特性

• 集成最大程度缩小了BOM和PCB面积
  • 采用升压/降压Maxim专有架构
  • 集成0.168Ω开关nFET
  • 具有冲击限流功能的集成pFET
  • 模拟控制输入
• 全面的故障保护
  • 升压欠压/过压保护
  • LED电流监控
  • LED接地短路和过流保护
  • LEDN电池短路保护
  • LED开路保护
  • pFET超时
  • 热警告和关断
• EMI抑制
  • 展频(SSFM)
• 汽车级品质
  • 工作温度范围：–40°C至+125°C
  • 通过AEC-Q100 1级认证

产品详情和应用

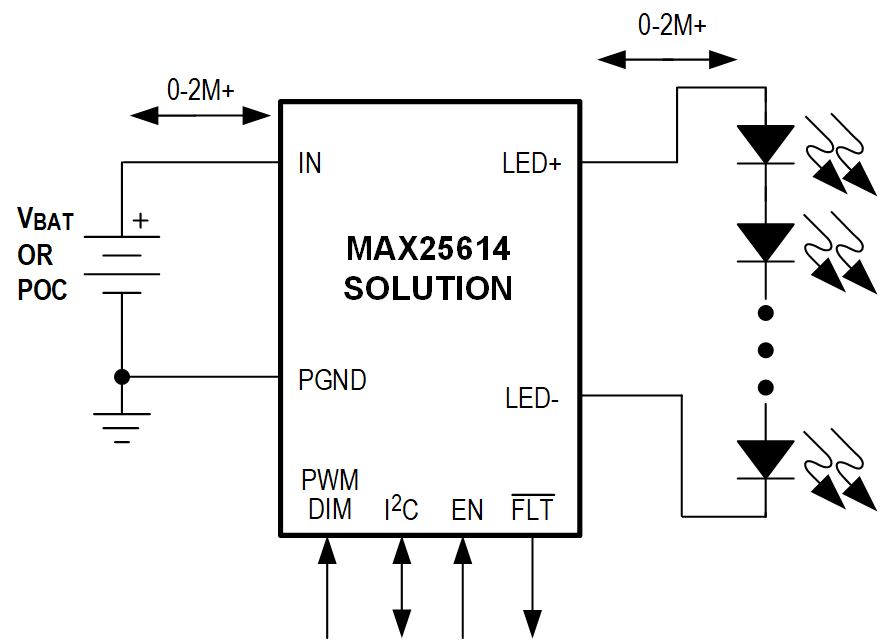

MAX25614是一款用于汽车驾驶员监控系统(DMS)的高电流红外LED/VCSEL驱动器。MAX25614采用Maxim专用架构，使用单个功率级即可同时实现升压DC-DC转换器和降压LED驱动器。此IC可采用4.5V至36V输入电源电压驱动高达35V的红外LED/VCSEL串。MAX25614可向红外发射器驱动高达10A的峰值电流。MAX25614的设计适用于红外发射器通常在60Hz时或相应图像传感器的快门速度下开启和关闭脉冲的应用。MAX25614C/MAX25614D使用固定频率、平均电流模式控制，具有420kHz和2.1MHz的可编程开关频率选项。同时集成了冲击限流pFET和低端开关nFET。

MAX25614C/MAX25614D采用模拟控制方式来设置LED电流、升压电流和升压电压。同时提供I²C控制变体，详见MAX25614A/MAX25614B数据手册。集成专用电流监控电路，以便向微控制器提供瞬时和/或平均LED电流信息。MAX25614具有开漏故障输出，在LED开路、LED过流、LED导通时间过长、LEDN对电池短路、升压UV/OV、pFET超时或热警告/关断故障条件下置为低电平。

MAX25614采用具有裸露焊盘的28引脚、侧可湿TQFN封装，额定工作温度范围为-40°C至+125°C汽车温度范围。

应用

• 汽车驾驶员监控系统(DMS)
• 汽车乘客监控系统(OMS)
• 夜视
• 光学检测/机器视觉
