特性

• 充电泵提供了高效率和自动模式切换
• 多模式运作：1x、1.5x、2x
• 4 个低压降 LED 输出
• 高达 600mA 的总输出电流
• 独立的电筒和闪光灯 I_SET 及使能引脚
• 低噪声恒定频率操作
• 通过 EN2 引脚来进行 PWM 亮度控制
• 低停机电流：4µA
• 内部软起动功能限制了启动和模式切换期间的浪涌电流
• 开路/短路 LED 保护
• 无电感器
• (3mm x 3mm) 16 引脚 QFN 塑料封装

产品详情和应用

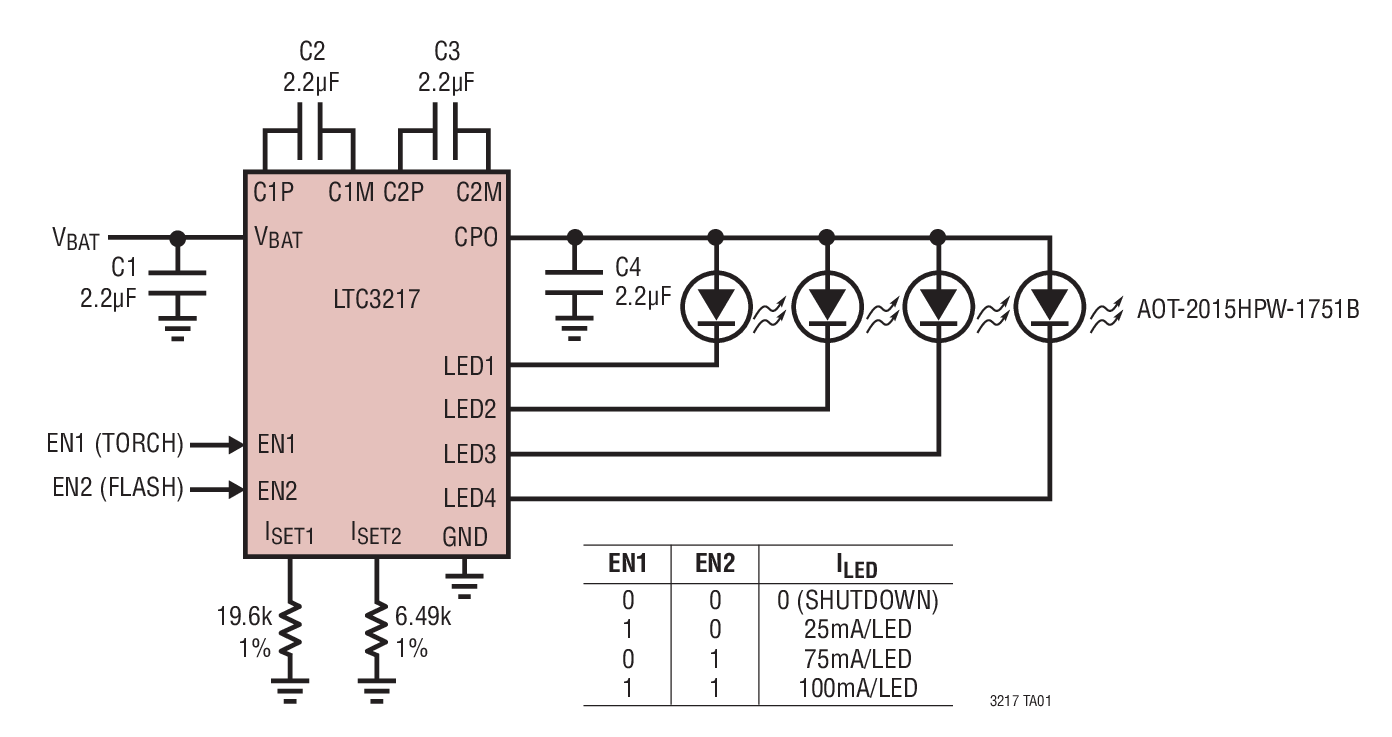

LTC^®3217 是一款专为给 4 个高电流 LED 供电而设计的低噪声充电泵 DC/DC 转换器。LTC3217 仅需 4 个小的陶瓷电容器和两个电流设定电阻器便可构成一个完整的 LED 电源和电流控制器。

内部软起动电路可防止在启动和模式变更期间产生过大的浪涌电流。高开关频率允许采用小的外部电容器。独立的高电流和低电流设定值由两个外部电阻器来设置。停机模式和电流输出电平通过两个逻辑输入来选择。

流过 LED 的电流通过 I_SET1 和 I_SET2 引脚来设置。此外，亮度可由 EN2 引脚的脉宽调制来控制。

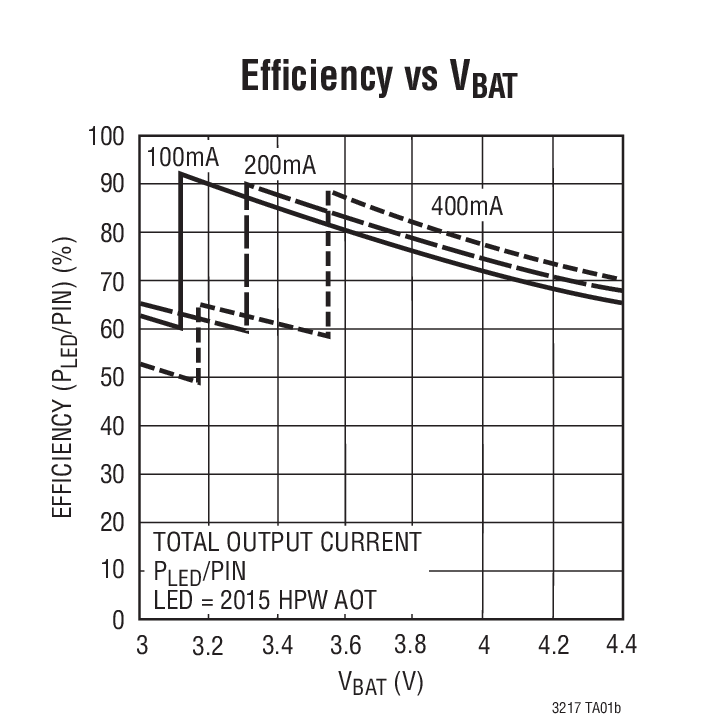

充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电，并当任一被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。第一个压降将把器件转换至 1.5x 模式，随后的压降把器件切换至2x模式。当器件被关断时，LTC3217 复位至 1x 模式。

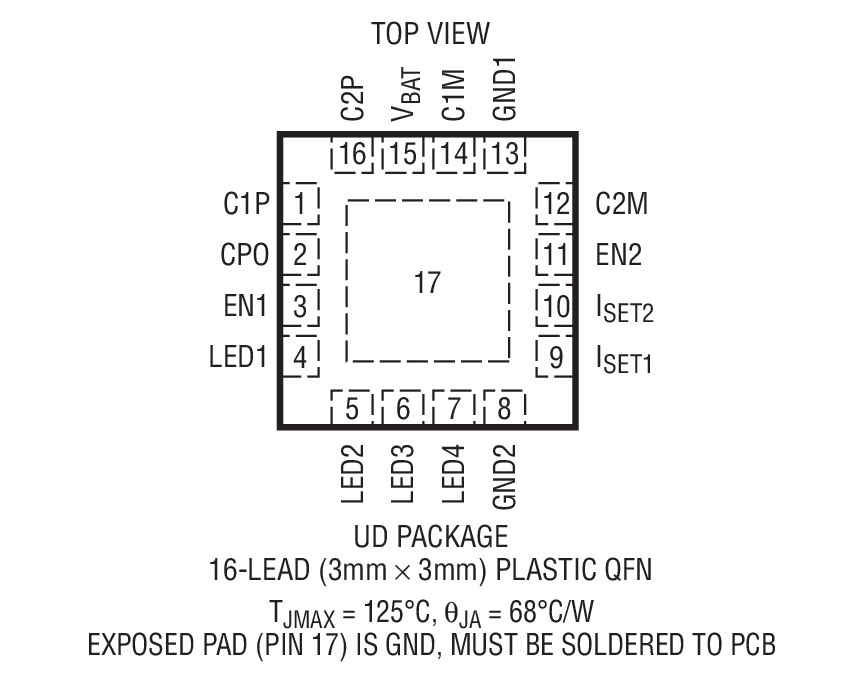

LTC3217 采用扁平 16 引脚 (3mm x 3mm x 0.75mm) QFN 封装。

• 用于蜂窝电话/DSC/PDA 的多 LED 相机照明灯电源
