特性

• 启动后电池输入端的工作电压低至3V
  • 宽升压占空比，支持低输入电压
• 升压或SEPIC电流模式DC-DC控制器
  • 工作频率范围：400kHz至2.2MHz
  • 支持扩频
  • 可与外部时钟同步
• LED吸电流
  • 每串输出电流最高达120mA
  • 低OUT_调节电压以实现优化效率
  • 可选输出相移
• 16667:1调光比（200Hz时）
• NTC输入用于LED电流折返
• 模拟调光能力
• 内置自动渐变功能
• FLTB输出提供诊断信息
  • 短路或开路LED
  • 热关断
  • 输出欠压
• 紧凑型4mm x 4mm TQFN封装
• AEC-Q100 1级

产品详情和应用

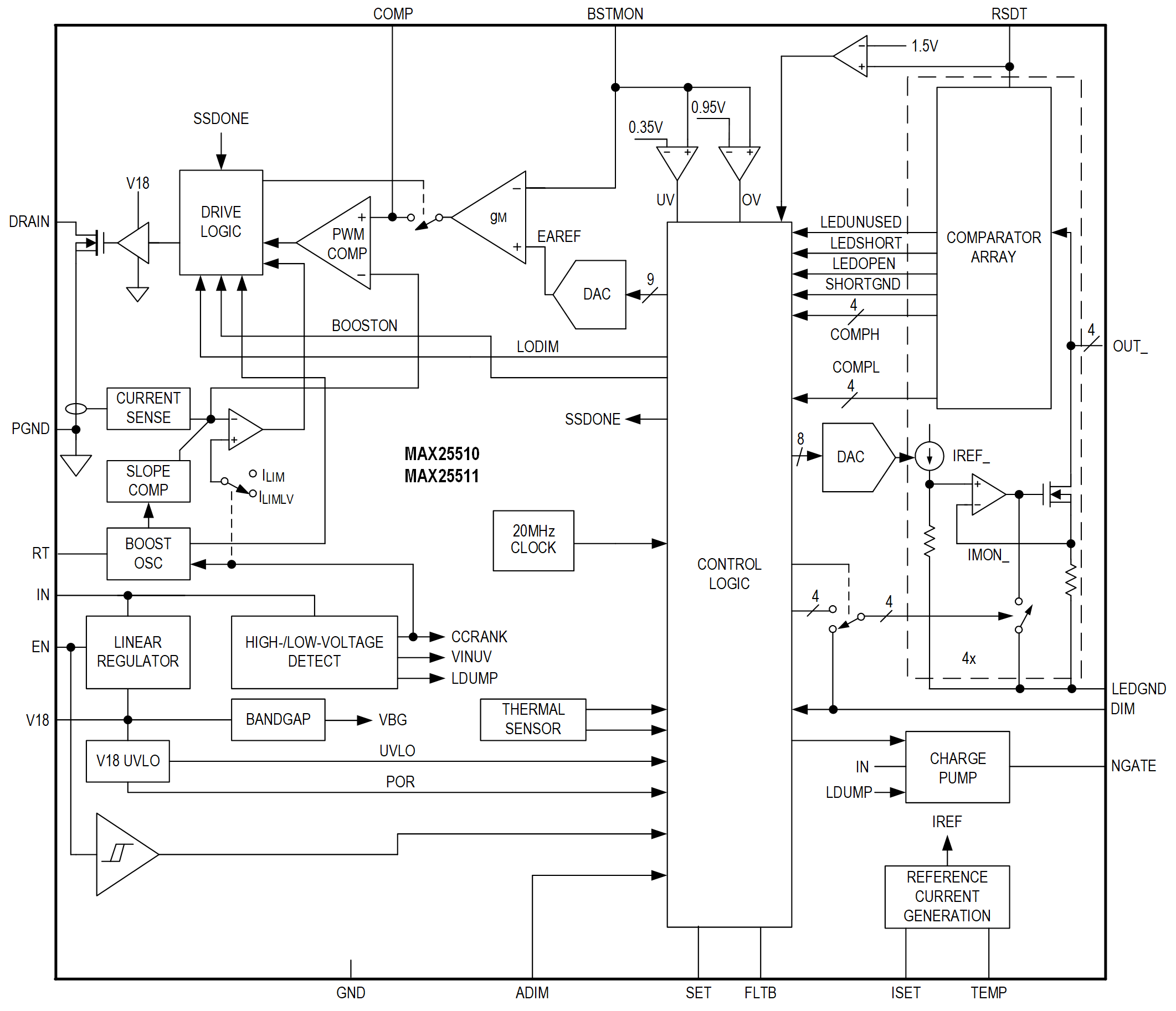

MAX25510/MAX25511均为4通道、白色LED背光驱动器，集成电流模式升压转换器，可在400kHz至2.2MHz的开关频率范围内工作，并具有扩频功能。提供输出通道相移选项以便进一步降低EMI。

该器件每通道提供高达120mA的电流，并提供用于外部nMOS串联开关的控制输出。这些器件启动后的工作电压低至3V。

MAX25510具有最小3A的升压限流，MAX25511可实现较高的4.5A限流以提高输出功率。

MAX25510/MAX25511采用紧凑型TQFN封装，工作温度范围为–40°C至+125°C。

应用

• 汽车中央信息显示屏
• 汽车平视显示器
• 汽车仪表盘
