特性

• 固有匹配的 LED 电流
• 可采用一个 3.6V 电源来驱动多达 6 个 LED
• 无需外部肖特基二极管
• 1.2MHz 开关频率 (LT3465)
• 高于 AM 广播频段的 2.4MHz 开关频率 (LT3465A)
• V_IN 范围：2.7V 至 16V
• V_OUT(MAX) = 30V
• 自动软起动 (LT3465)
• LED 开路保护

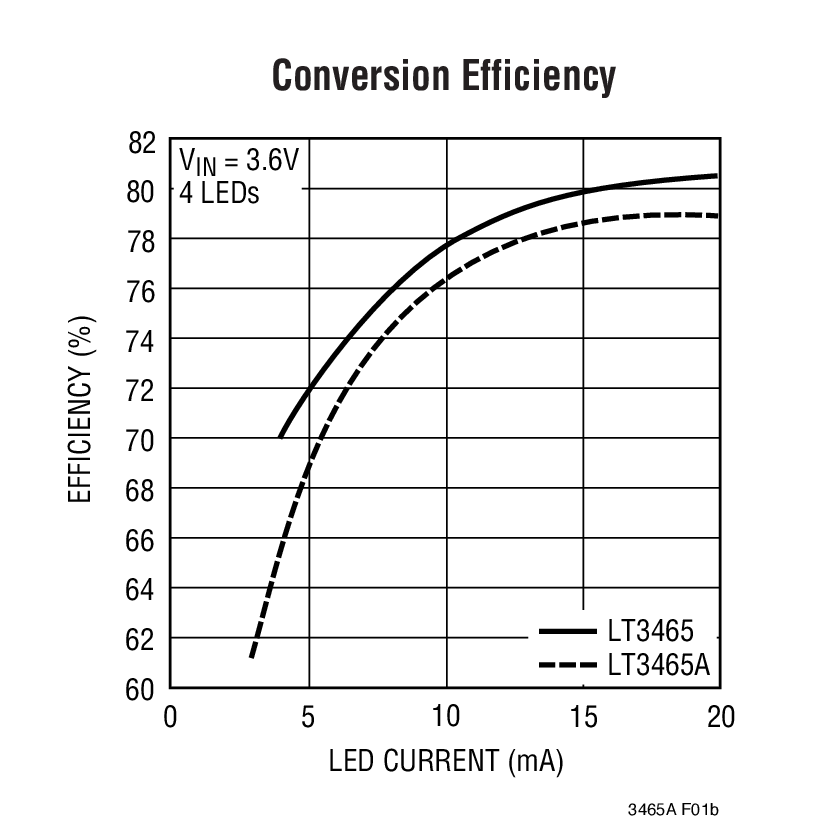

• 高效率：典型值为 81% (LT3465)、79% (LT3465A)
• 仅需 0.22μF 输出电容器
• 扁平 (仅高 1mm) SOT-23 封装



产品详情和应用

LT^®3465 / LT3465A 是升压型 DC/DC 转换器，专为采用一个锂离子电池驱动多达 6个串联 LED 而设计。采用 LED 串联连接方式可提供相等的 LED 电流，并免除了增设镇流电阻器的需要。这些器件集成了同类竞争产品需在外部采用的肖特基二极管。其他特点包括 LED 断接时的输出电压限制、单引脚停机和调光控制。LT3465 具有内部软起动功能电路。

LTC3465 的开关频率为 1.2MHz，因而允许使用纤巧的外部组件。速度较快的 LT3465A 的开关频率则为 2.4MHz。恒定频率开关操作产生了低输入噪声，并可采用一个小的输出电容器。对于 3、4 或 5-LED 应用只需要 0.22μF。

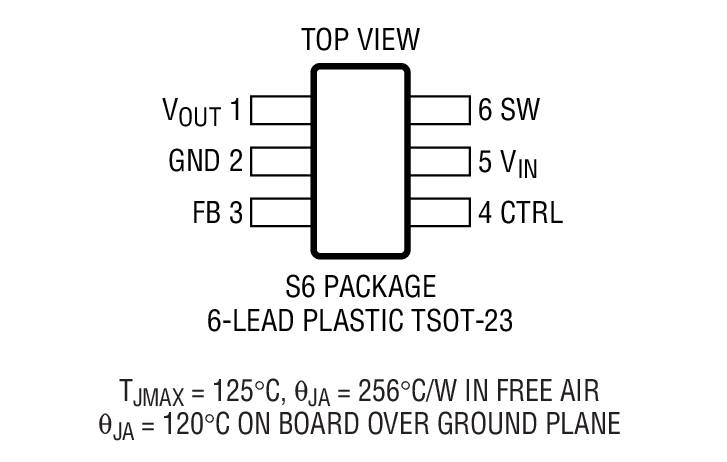

LT3465 和 LT3465A 采用扁平 (仅高 1mm) 6 引脚 SOT-23 (ThinSOT^™) 封装。

• 蜂窝电话
• PDA、手持式计算机
• 数码相机
• MP3 播放器
• GPS 接收机
