• 适合于双显示器设备的双输出升压型转换器
• 可驱动多达 6 个白光 LED 和 OLED / LCD 偏置
• 具内部电源开关和肖特基二极管
• 独立调光和停机功能
• LED 驱动器上的 200mV 高压侧检测实现了“单线式电流源”
• 宽输入电压范围：2.5V 至 12V
• 宽输出电压范围：高达 32V
• LED 驱动器具 2.3MHz PWM 频率
• OLED 驱动器的 PFM 在整个负载范围内是不可听的
• LED 开路保护 (CAP1 引脚上的最大电压为 27V)
• OLED 输出断接

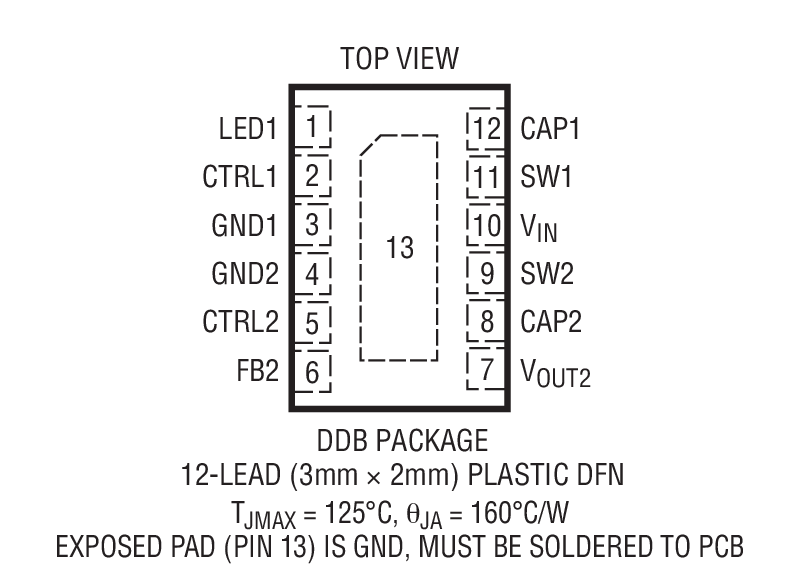

• 采用 12 引脚 DFN 封装
• 高度为 1mm 的解决方案

产品详情和应用

LT^®3498 是一款双输出升压型转换器，具有一个 2.3MHz PWM LED 驱动器和 PFM OLED 驱动器。该器件包括一个内部电源开关和肖特基二极管 (用于每个驱动器)。两个转换器均可以独立地停机和调制。这款高集成度电源解决方案非常适合于双显示器电子设备。

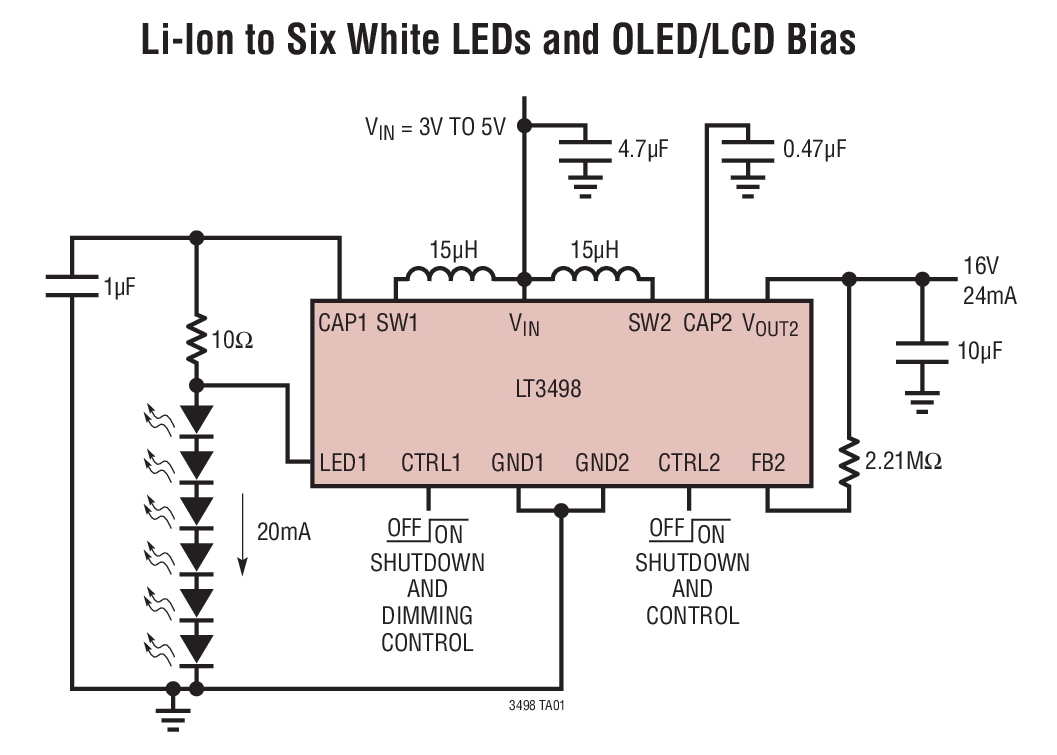

2.3MHz 升压型转换器专为从单节锂离子电池来驱动多达6个串联白光 LED 而设计。该器件具有一种独特的高压侧 LED电流检测功能，因而使其可以起一个“单线式”电流源的作用 —— LED 串的一端可在任何位置回接至地。传统的 LED驱动器采用一个接地电阻器来检测 LED 电流，因此需要至  LED 串的双线式连接。

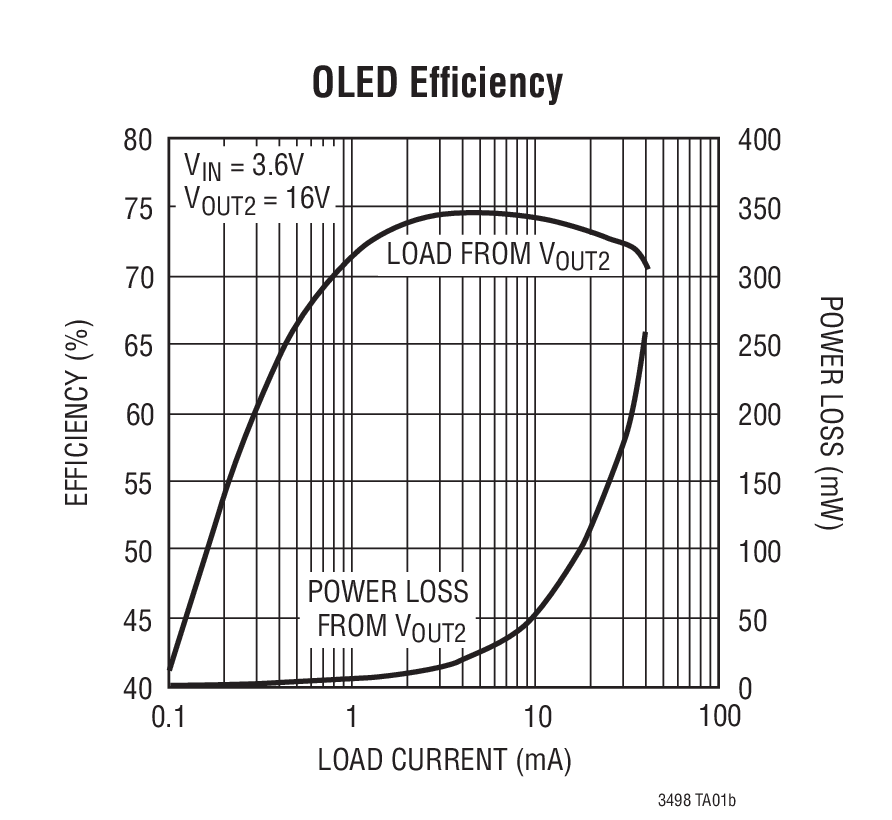

PFM OLED 驱动器是一个低噪声升压型转换器，它采用了一种新颖的控制方法。该转换器通过改变峰值电感器电流和关断时间来控制功率输送。这种方法在一个宽负载范围内实现了低输出电压纹波和高效率。开关的断开时间不允许超过一个固定值，以确保开关频率保持在音频频段之上。
