特性

• 支持汽车应用：AEC-Q100认证
• 高度集成最大程度减少BOM，节省空间和成本
  • 5V至36V较宽输入电压范围，支持升/降压LED驱动器应用
  • 2.2MHz开关频率选项减小电感尺寸
  • 内部电流检测选项降低成本
  • 集成高边和低边开关MOSFET
  • 带有模拟控制电压的PWM调光最大程度减少调光所需的附加元件
• 较宽调光比支持高对比度
  • 模拟和PWM调光
• 多拓扑架构提供高灵活性
  • 降压型LED驱动器，适用于汽车电池供电的1至2颗LED应用

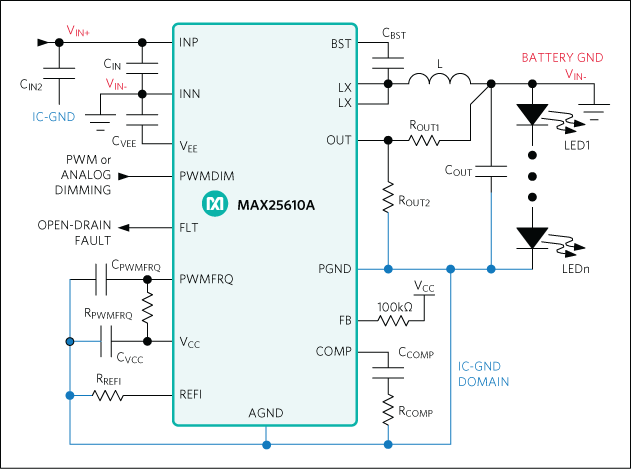

  • 反相升/降压型LED驱动器，适用于汽车电池供电的3至5颗LED
• 保护功能和较宽温度范围提高系统可靠性
  • -40°C至+125°C工作温度范围
  • 短路、过压和热保护
  • 低电平有效FLT标识指示故障

产品详情和应用

MAX25610A/MAX25610B为完全同步LED驱动器，提供恒流输出，以驱动高功率LED。MAX25610A/MAX25610B集成2个60mΩ功率MOSFET，适用于同步操作，最大程度减少外部元件。灵活的配置支持降压、反相升/降压、升压转换。器件采用电流模式控制，提供快速瞬态响应，简化环路稳定。MAX25610A/MAX25610B包括逐周期限流、输出过压保护(OVP)、灯串开路保护、输出短路保护(SCP)和热关断。

在LED驱动器应用中，MAX25610A/MAX25610B可通过REFI引脚实现LED电流模拟调光，以及通过PWMDIM引脚实现PWM调光。PWMDIM为高时使能开关，PWMDIM为低时禁止开关，两个MOSFET关断。PWMDIM引脚的模拟编程支持内置数字调光功能，调光频率可由PWMFRQ引脚选择。

MAX25610A/MAX25610B包括2个5V调节器。VCC和AGND之间经过稳压的5V用于IC偏置、REFI和PWMFRQ编程。VEE和INN之间的另一个经过稳压的低电流5V用于模拟PWMDIM和FLT上拉。PWMDIM和FLT均以INN为基准，方便系统接口。MAX25610A的开关频率内部设置为400kHz，MAX25610B设置为2.2MHz。器件具有内置扩频，以降低EMI噪声。支持外部和内部电流检测，LED电流精度分别为±3%和±6%。

MAX25610A/MAX25610B非常适合要求高电压输入的汽车应用，可承受高达40V的抛负载事件。器件也可用作DC-DC转换器，利用FB输入作为输出分压器的反馈。MAX25610A/MAX25610B采用热增强、16引脚TSSOP-EP封装和16引脚TQFN封装。器件工作在-40°C至+125°C汽车级温度范围。

应用

• 汽车照明应用
• 工业照明应用
