ADI亚德诺_LTC3490_产品介绍

ADI亚德诺 LTC3490 产品介绍

2026-03-09 0次

特性

350mA 恒定电流输出
符合 2.8V 至 4V 输出
单节或两节 NiMH 或碱性电池输入

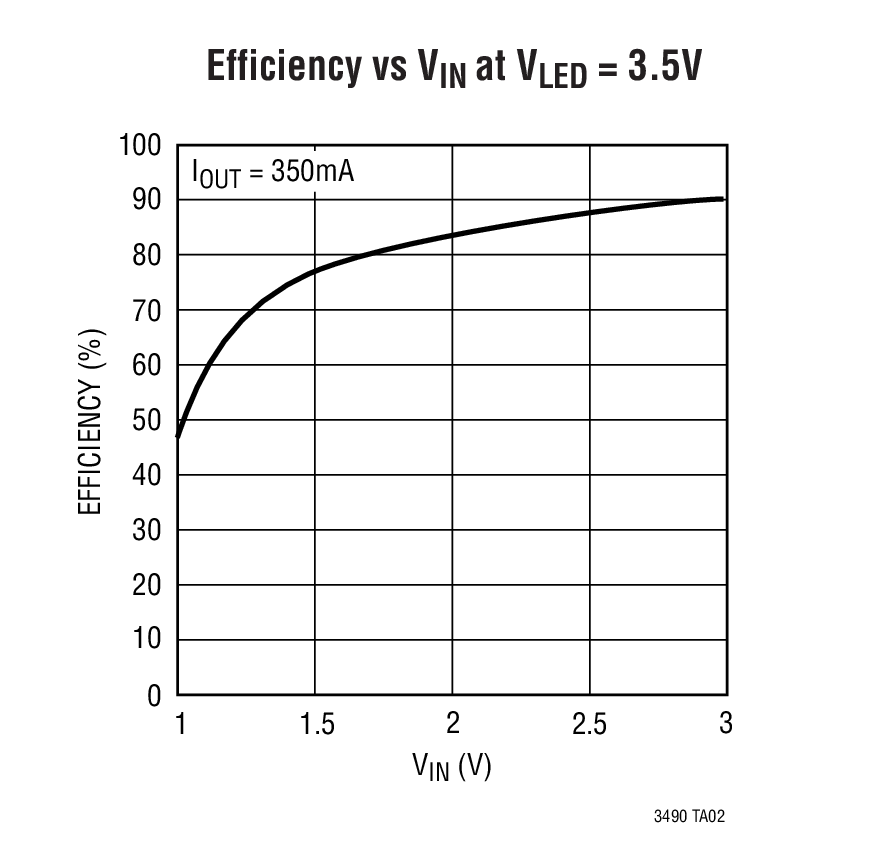

同步整流：效率高达 90%
固定工作频率：1.3MHz
低静态电流：< 1mA
非常低的停机电流：< 50µA
开路 LED 输出被限制为 4.7V
V_IN 范围：1V 至 3.2V
调光控制
旨在保护电池的欠压闭锁功能

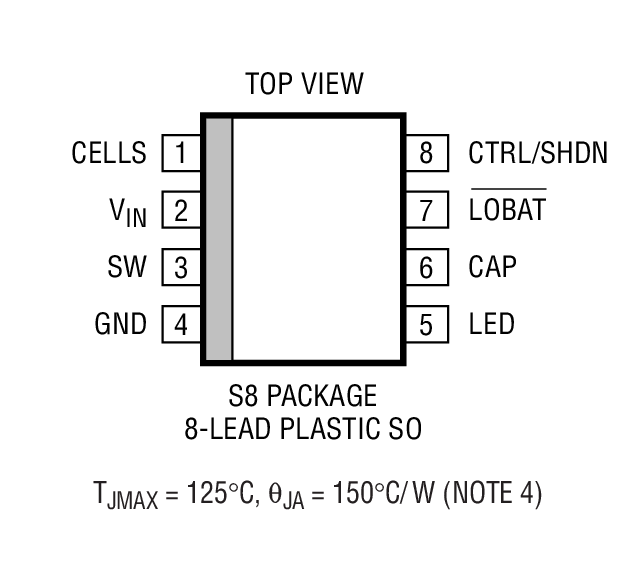

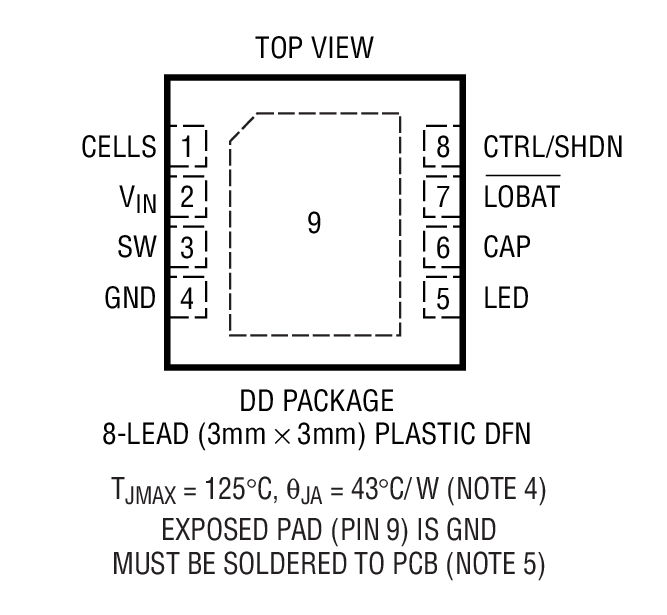

采用扁平 (高度仅 0.75mm) 3mm x 3mm 耐热增强型 8 引脚 DD 和 S8 封装

产品详情和应用

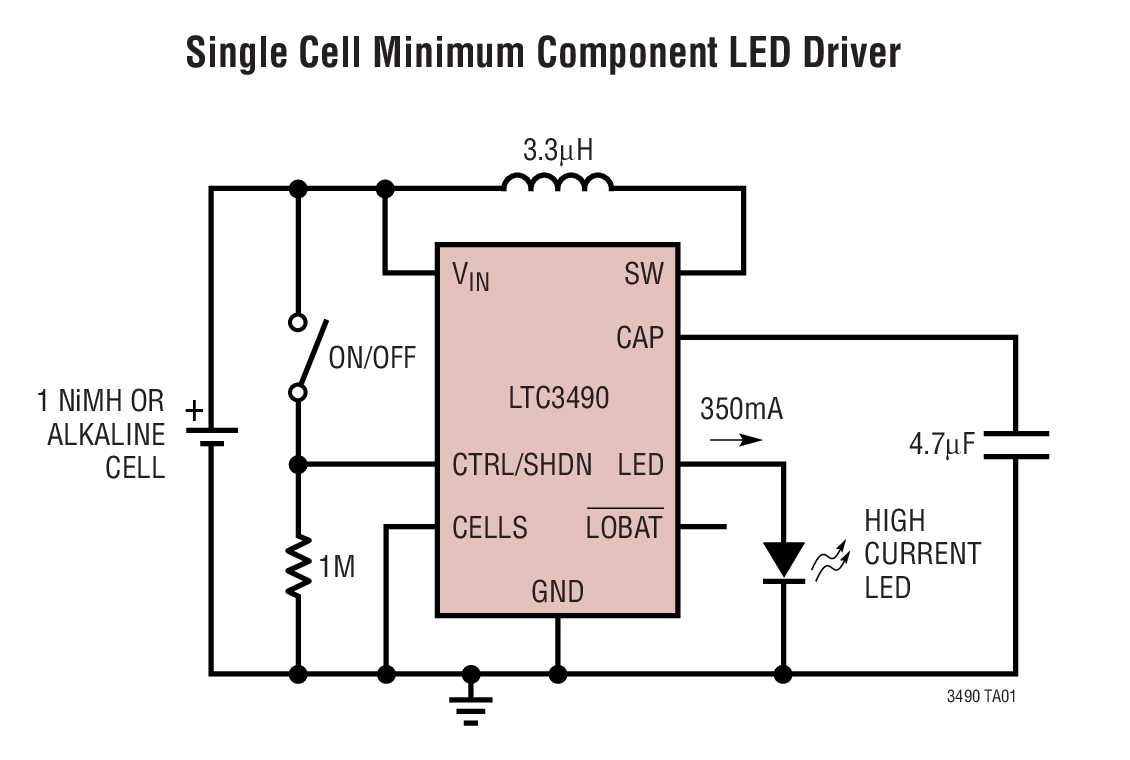

LTC^®3490 为 1W LED 应用提供了一种恒定电流驱动。它是一款高效升压型转换器，采用单节或两节 NiMH 或碱性电池作为工作电源，可产生 350mA 的恒定电流，并符合高达 4V 的电压规格。它包含一个 100mΩ NFET 开关和一个 130mΩ PFET 同步整流器。在内部将固定开关频率设定为 1.3MHz。

如果输出负载断接，则 LTC3490 将输出电压限制为 4.7V。它还具有一种模拟调光能力，可按照与 CTRL/SHDN 引脚电压成比例的方式来减小驱动电流。当电池电压降至每节 1V 以下时，将传送一个低电池电量逻辑输出信号。当电池电压降至每节 0.85V 以下时，欠压闭锁电路将关断 LTC3490。对反馈环路实施内部补偿，旨在较大限度地减少组件数目。

应用

便携式照明
可再充电闪光灯
