• 低噪声恒定频率操作
• 多模式操作：1x 或 2x 升压模式
• 自动模式切换
• 高输出电流：可从锂离子/锂聚合物电池输入获得 150mA (连续)、400mA (脉动)输出电流
• 2s 闪光灯电流超时用于 LED 保护
• 自动软起动功能
• 输出断接
• 无电感器
• 220mΩ 内部高压侧电流检测电阻器
• 单电阻器编程能力
• 纤巧型应用电路 (3mm x 2mm DFN 封装，所有元件的高度均 <1mm)

产品详情和应用

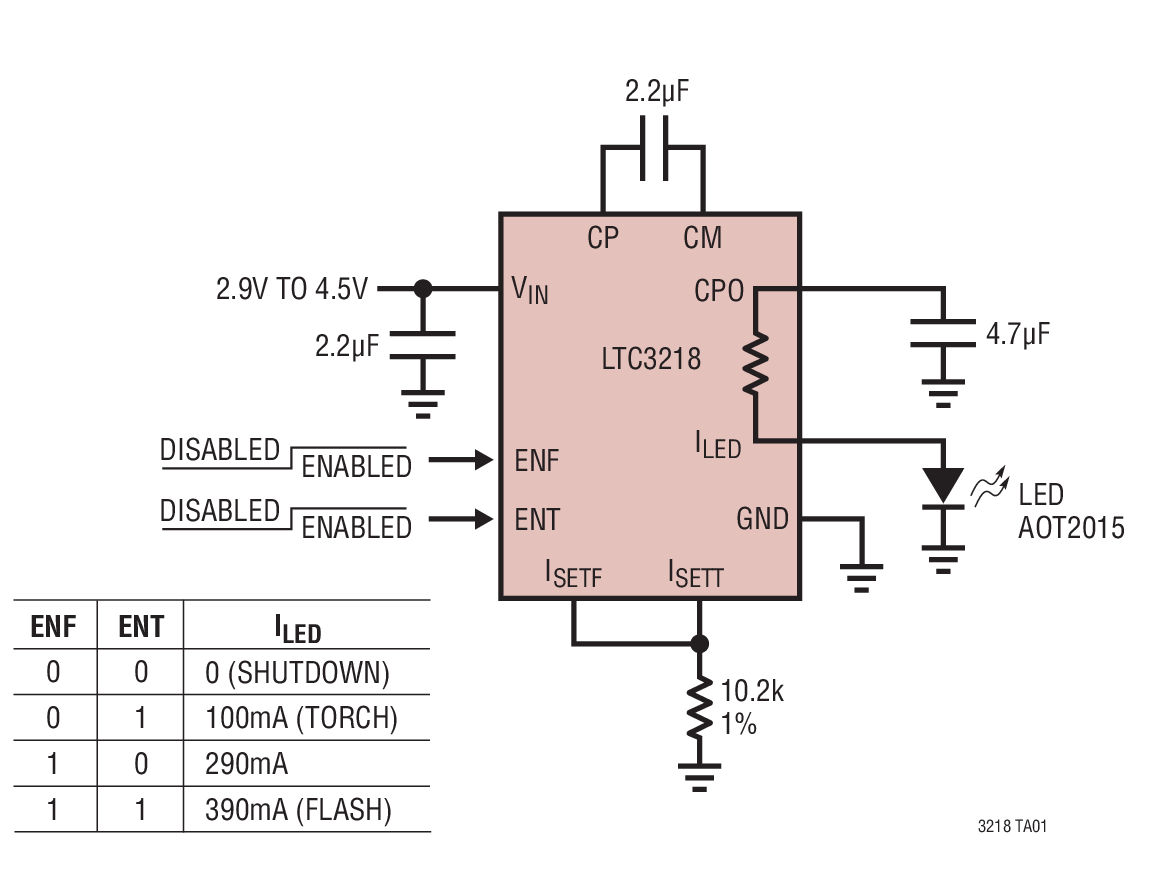

LTC^®3218 是一款低噪声、高电流充电泵 DC/DC 转换器，能够从一个 2.9V 至 4.5V输入以高达 400mA 的电流来驱动高电流 LED。低外部元件数目 (一个跨接电容器、两个编程电阻器以及 V_IN 和 CPO 引脚上的两个旁路电容器) 使得 LTC3218 成为小型、电池供电式应用的理想选择。

内置软起动电路可防止在启动时产生过大的浪涌电流。高开关频率允许使用小的外部电容器。一个内置 2s 定时器用于在闪光灯模式期间保护 LED。

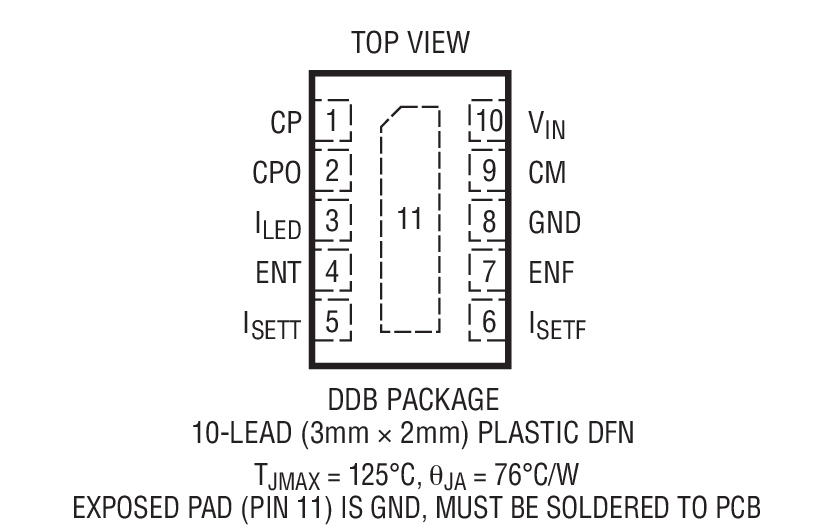

输出电流水平由一个外部电阻器来设置。LED 电流采用一个内部高压侧 220mΩ 检测电阻器来调节。自动模式切换功能通过监视充电泵两端的电压、并且仅在检测到压差时切换模式而实现了效率的优化。该器件采用扁平 3mm x 2mm 10 引脚 DFN 封装。

Applications

• DSC (数码相机) /蜂窝电话的 LED 手电筒/闪光灯电源
