ADI亚德诺_MAX25582_产品介绍

ADI亚德诺 MAX25582 产品介绍

2026-03-09 0次

特性

灵活的配置
- 可选可单独编程延迟
- 每个输出上的可选伪随机扩频
38 低侧恒流驱动器
- 高达 71mA 的峰值输出电流
- 0.25V SNK 电压余度
- 为了实现最大调光比，最小电流脉冲极窄
全面诊断
- LED 完整性测试
- LED 短路或开路
- 将 SNK_ 短接至 GND

内部时钟超出范围检测
带隙基准电压源超出范围
所有电源均具有欠压/过压检测
热报警/热关断

用于控制外部 DC-DC 转换器的 FB 输出
带 CRC 的 SPI 接口
V_SYNC 同步输入（可编程高电平/低电平）

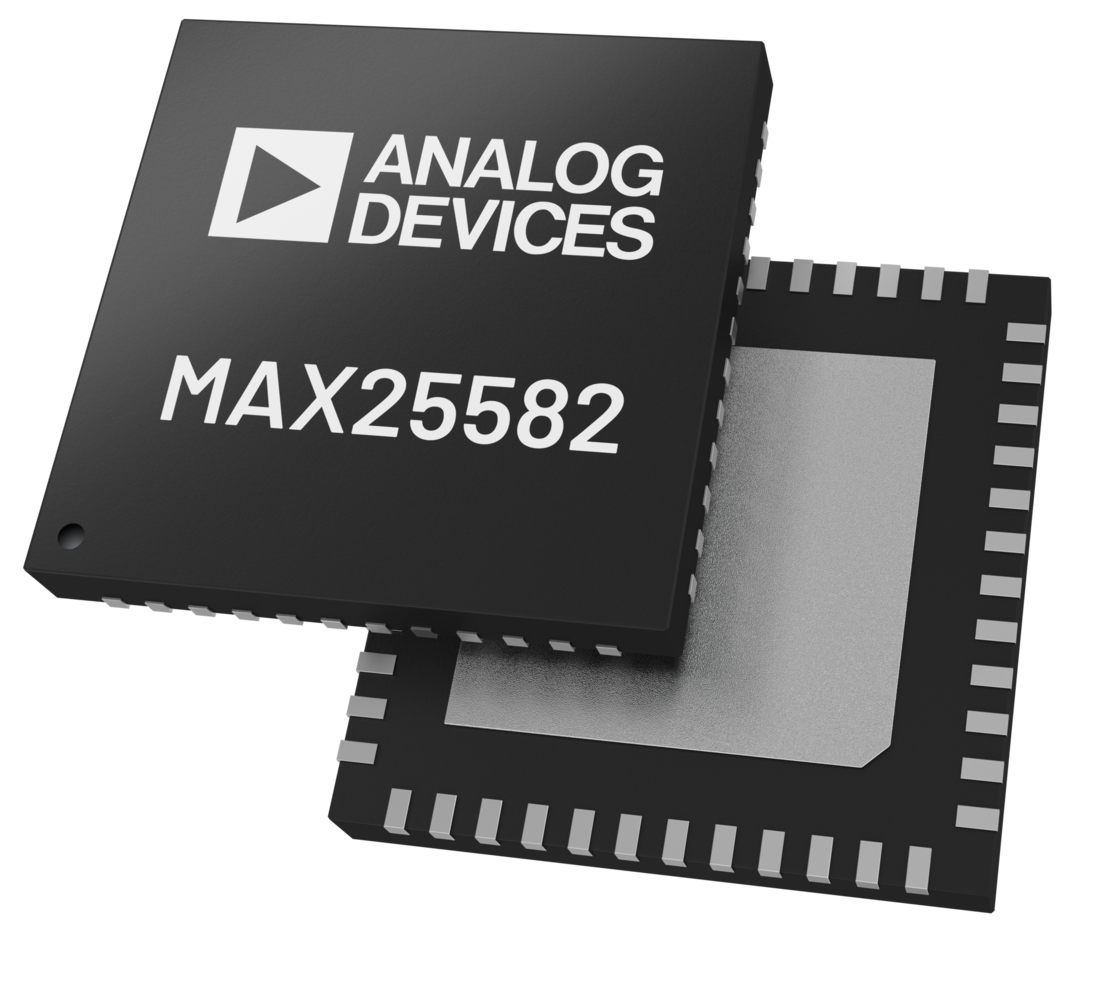

7mm x 7mm 48 引脚 TQFN 封装
AEC-Q100 1 级
符合 ASIL B 标准

产品详情和应用

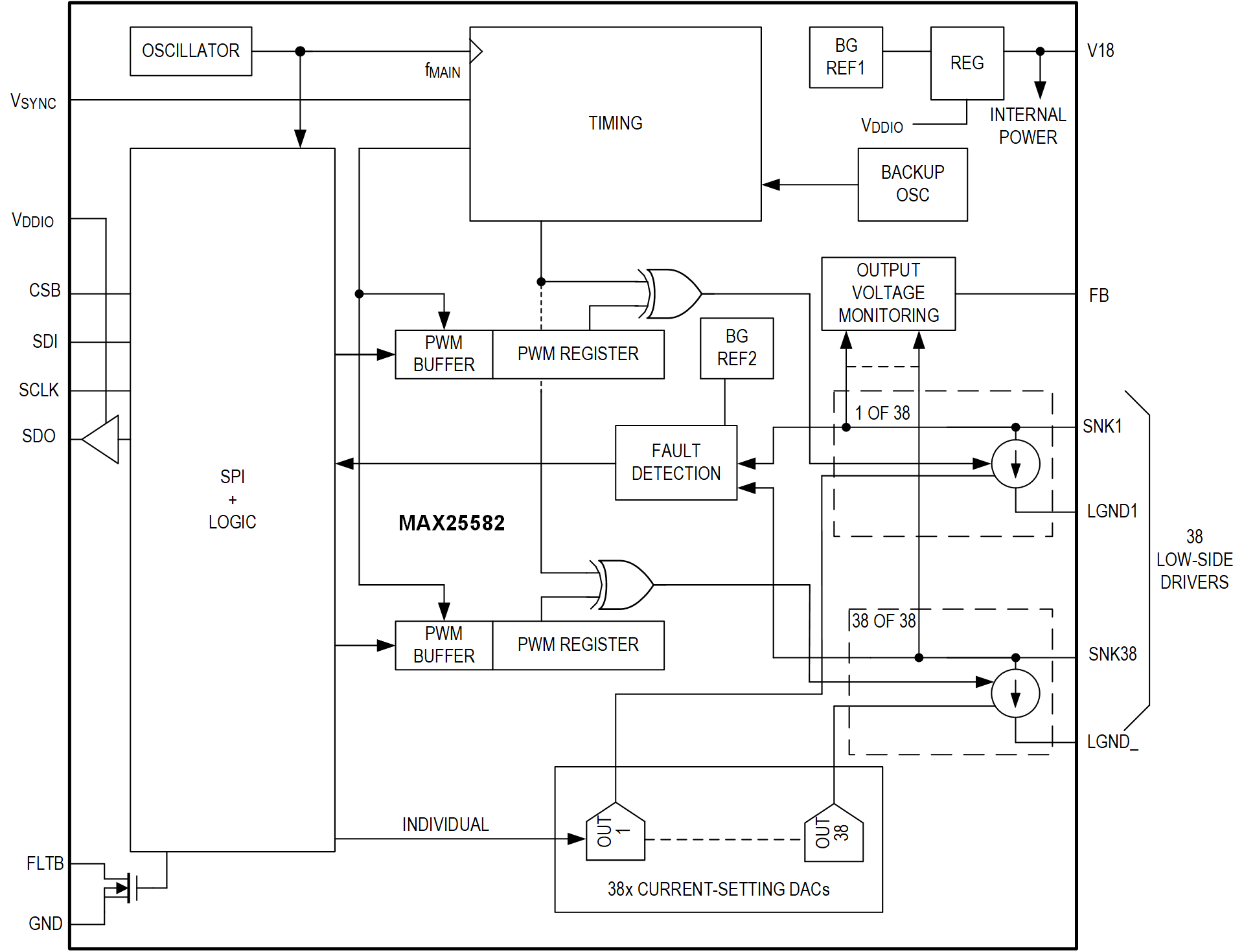

MAX25582 是一款 38 通道低端驱动器。每个集成电流输出可接收高达 71mA 的 LED 电流。套件电源来自外部 3.3V 或 5V 电源，而 LED 电流接收器输出最高可在 14V 电压下运行。

提供反馈输出引脚 (FB) 来控制外部 DC-DC 转换器，以便优化电压余量并降低整体系统功耗。

该套件由于使用 SPI 接口进行编程而具有高度的灵活性。可编程参数包括 LED 电流和单独的 PWM 设置。该套件具有高速接口，最多可控制菊花链配置中的 61 台套件。

MAX25582 采用 TQFN 封装，工作温度范围为 -40°C 至 +125°C。

应用

中央信息显示器
仪表组
室内照明
外部后部照明
