ADI亚德诺 MAX6952 产品介绍

2026-03-09 0次

特性

兼容于高速、26MHz、SPI/QSPI™/MICROWIRE™串行接口

工作电压2.7V至5.5V

可控制多达4位单色或2位双色共阴极5 x 7矩阵显示

内置104个ASCII字符字模

24个用户自定义字符

各段独立的自动闪烁控制

36µA低功耗关断模式(数据保持)

16级数字亮度控制电路

上电期间所有显示器关闭

摆率受限的段驱动器可降低EMI

36引脚SSOP和40引脚DIP封装

产品详情和应用

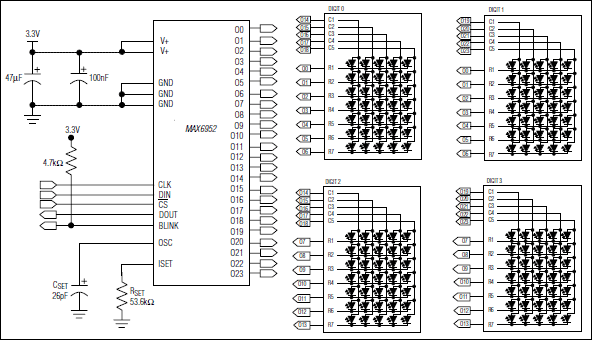

MAX6952是紧凑的共阴极显示驱动器，可通过SPI™兼容的串行接口将微处理器连接至5 x 7点阵式LED显示器。MAX6952可驱动多达4位(140个LED)。

MAX6952包含了104个ASCII字符字模、复用扫描电路、行列驱动器以及用于存储每一位字符和24个用户自定义字符字模数据的静态RAM。LED段电流由内部逐位数字亮度控制电路设定。

该器件具有低功耗关断模式、段闪烁控制(在需要时可通过驱动器达到同步)以及强制所有LED打开的测试模式。LED驱动器的摆率受限，可有效降低EMI。采用2线接口的产品请参考MAX6953数据资料。MAX6952配有评估板。

应用

音频/视频设备
游戏机
工业显示器
医疗装置
留言板
