特性

• 集成式设计充分减少了高亮度LED驱动器的BOM，节省空间的同时降低了成本
  • 宽输入电压范围：4.5V至40V
  • 宽升压输出范围：高达65V
  • 可编程开关频率优化了元件尺寸
  • 可根据相应的电流调整外部MOSFET的大小
  • 同步整流可提供高效率和快速瞬态响应
  • 用于降压的平均电流模式控制省去了补偿元件
• 宽调光比实现了高对比度
  • 模拟调光和PWM调光
  • 模拟压控PWM调光
• 保护特性和宽温度范围提高了系统可靠性
  • 提供短路、过压和热保护
  • 工作温度范围：–40°C至+125°C

产品详情和应用

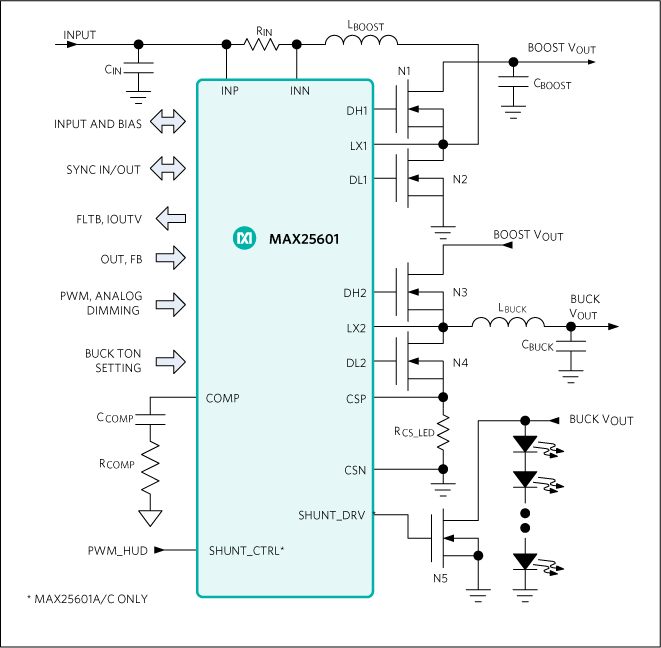

MAX25601A/B/C/D是一款同步升压控制器，后接一个同步降压LED控制器。该升压控制器的输入电压范围为4.5V至40V，非常适合汽车应用，并可作为二级降压LED控制器的预升压电源。

同步升压是一种电流模式控制器，可以与另一个器件并联以提供更高的输出功率。SYNCOUT引脚提供的时钟可用于驱动另一个器件的RT/SYNCIN引脚，从而实现两相180度错相操作。该升压转换器的开关频率可编程范围为200kHz至2.2MHz。提供扩频以降低EMI。提供内部数字软启动功能，以实现升压输出的平稳上电。提供打嗝模式、过压保护和热关断等保护特性。

同步降压LED控制器采用Maxim的F3架构，这是一种专有的平均电流模式控制方案，可在恒定开关频率下调节电感电流，无需任何控制环路补偿。在底部同步n沟道MOSFET中检测电感电流。该器件在4.5V至65V的宽输入范围内工作，开关频率高达1MHz。支持模拟和PWM调光。可通过IOUTV引脚监控LED电流。

两个控制器都有高侧和低侧栅极驱动器，峰值拉电流和灌电流能力至少为1A。自适应非重叠控制逻辑可防止转换期间的击穿电流。升压和降压故障都通过低电平有效FLT引脚进行监控。

MAX25601A/C采用32引脚SWTQFN封装，MAX25601B/D采用28引脚TSSOP封装。32引脚封装具有额外的开关控制功能，可用于远光灯/近光灯和平视显示器应用。

应用

• 汽车外部照明：远光灯/近光灯/信号灯/位置灯、日间行车灯(DRL)、矩阵灯、像素灯和其他自适应前照灯总成
• 商业、工业和建筑照明
