特性

• 三个独立的 LED 驱动器通道
• 宽输入电压范围：2.5V 至 40V
• 可安全经受高达 60V V_IN 瞬变
• 轨至轨 LED 电流检测：0V 至 100V
• 3000:1 PWM 调光
• 用于 PMOS LED 断接的 TG 驱动器
• 可运作于升压、降压、降压-升压、SEPIC 或反激式拓扑
• LED 开路保护
• 能够提供具短路保护的升压
• 用于独立通道的故障标记
• 可编程 V_IN 欠压和过压闭锁
• 可调开关频率：100kHz 至 1MHz
• 可同步至一个外部时钟
• CTRL 引脚可提供模拟调光
• 可编程软起动

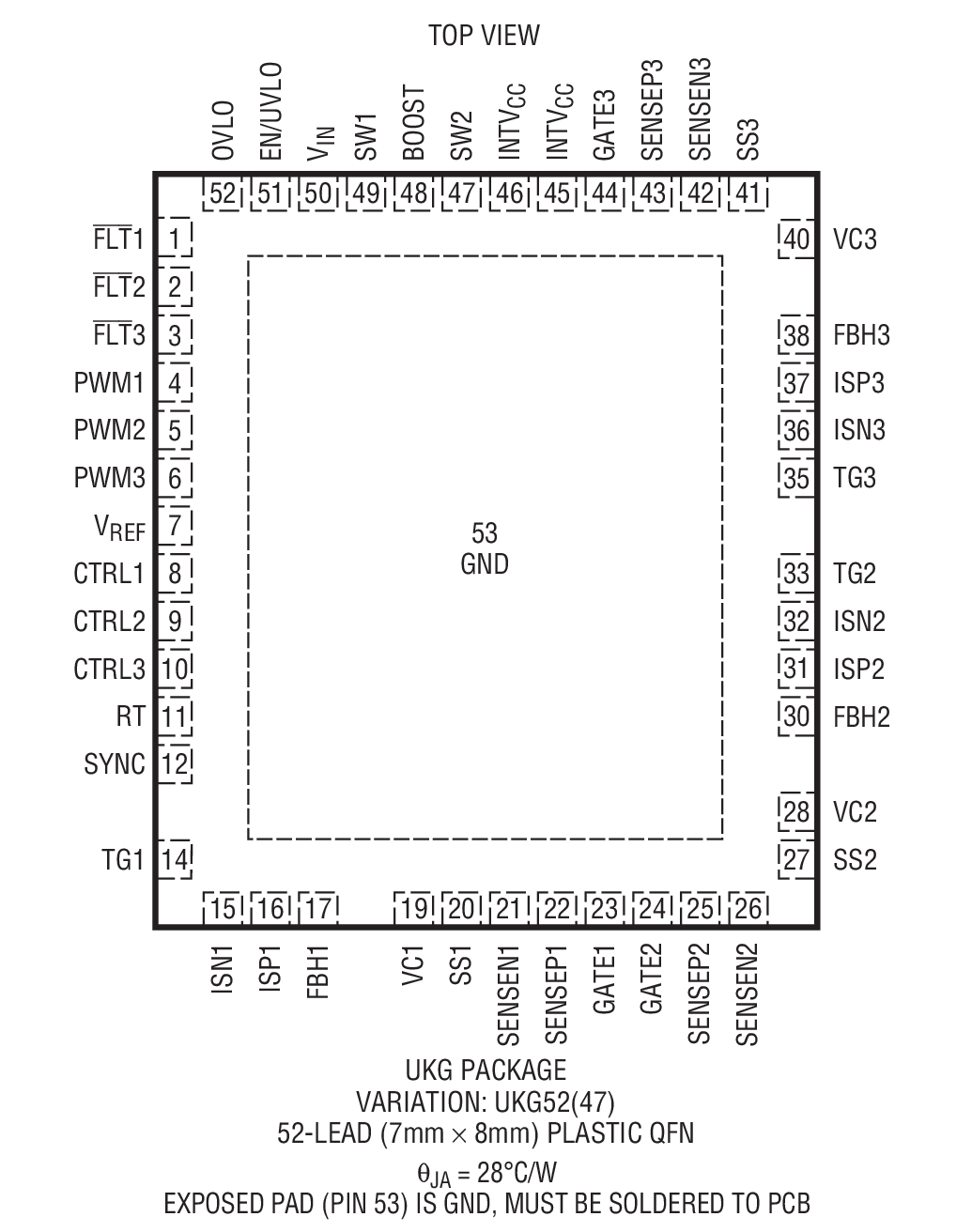

• 扁平 52 引脚 7mm x 8mm QFN 和 48 引脚裸露焊盘 LQFP 封装

产品详情和应用

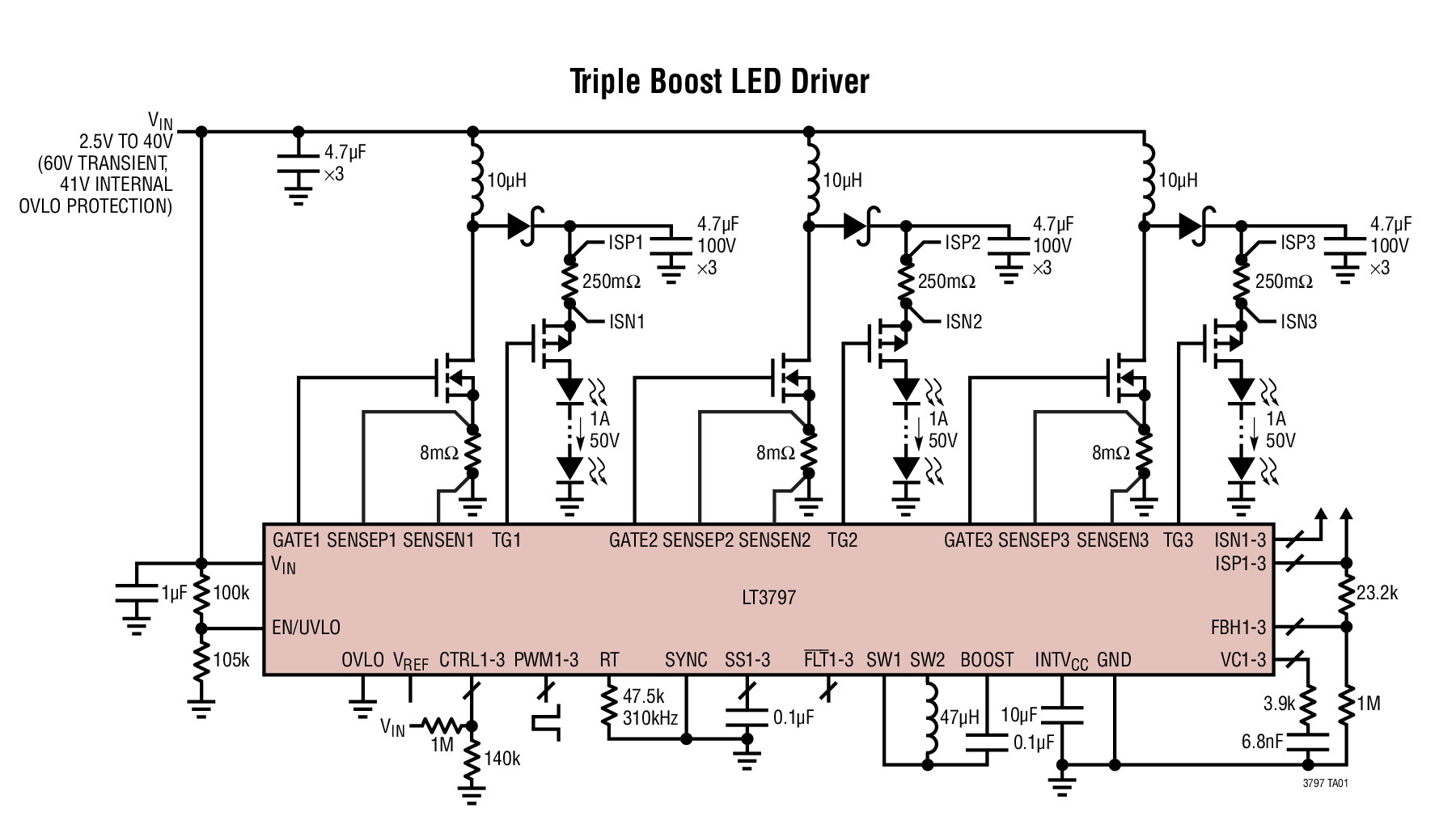

LT^®3797 是一款三路输出 DC/DC 控制器，专为驱动 3 串 LED 而设计。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定的操作。LT3797 包括一个集成型 DC/DC 转换器，以为三个通道的 N 沟道 MOSFET 栅极驱动器提供一个稳定的 7.5V 电源。该高效率转换器使得 LT3797 能够在一个 2.5V 至 40V 的宽输入电压范围内运作。

LT3797 的设计使每个转换器能采用最合适的配置来驱动其 LED 负载，可以是升压、降压或者某种组合型配置。两个主要特点造就了这种灵活性：首先是 LT3797 能在 LED 灯串的高压侧检测输出电流；其次，电压反馈引脚 FBH 参考于 ISP 电流检测输入。CTRL 输入提供了输出电流模拟调光能力。TG 驱动器对 PWM 信号进行电平移位以驱动外部 LED 断接 P 沟道 MOSFET 的栅极，从而实现高 PWM 调光范围，并提供了 LED 过流保护和短路保护型升压能力。

• 汽车和工业照明
• RGB 照明
• 广告牌和大型显示器
