特性

• 400kbps I²C兼容的串行接口
• 工作电压2.5V至5.5V
• -40°C至+125°C温度范围
• 20或28个I/O端口，每个端口可配置为
  • 恒流LED驱动器
  • 推挽式逻辑输出
  • 施密特逻辑输入
  • 带有内部上拉的施密特逻辑输入
• 11µA (最大值)关断电流
• 16级独立可编程电流控制，用于每个LED
• 逻辑电平边沿检测，用于7个I/O端口

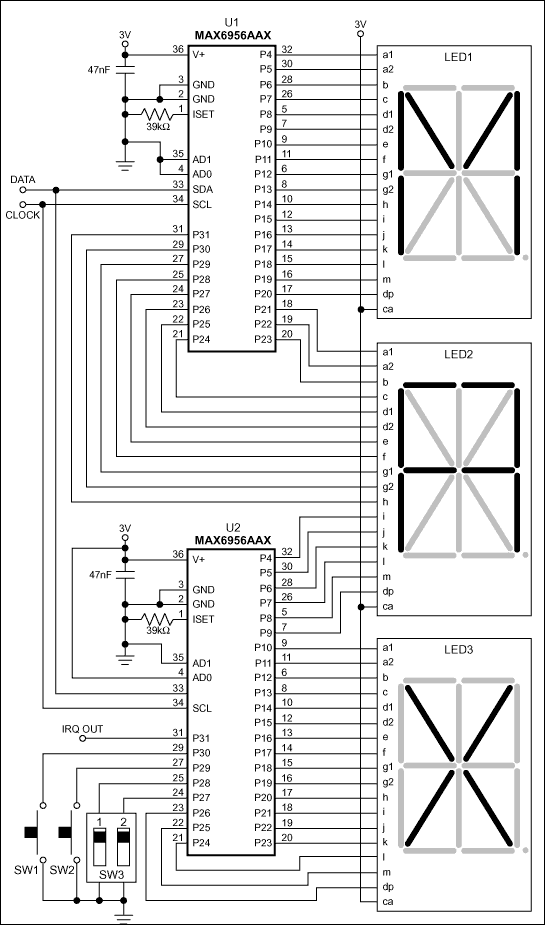

产品详情和应用

MAX6956是紧凑型、串行接口的LED显示驱动器和I/O扩展器，可为微控制器提供多达28个端口。每个端口都可独立地被用户配置为逻辑输入、逻辑输出或共阳(CA) LED恒流段驱动器。每个端口可配置为具有数控恒定吸流的LED段驱动器，在1.5mA至24mA范围内提供16级等间隔电流调节。LED驱动器适用于分立的LED以及共阳极数字、字母显示LED。

每个端口可以配置为通用I/O (GPIO)，既可以作为推挽式逻辑输出，具有10mA的吸流能力和4.5mA的源出电流能力；也可作为施密特逻辑输入，可选择内部上拉。其中7个端口具有可配置的边沿检测逻辑，一旦端口逻辑电平发生变化将即刻产生中断。MAX6956可通过I²C兼容的2线串行接口控制，仅通过2个选择引脚、4种电平逻辑就实现了16个I²C地址。

MAX6956AAX和MAX6956ATL具有28个端口，分别采用36引脚SSOP封装和40引脚薄型QFN封装。MAX6956AAI和MAX6956ANI具有20个端口，分别采用28引脚SSOP封装和28引脚DIP封装。

如需SPI接口的产品，请参考MAX6957数据资料；如需不带LED恒流驱动的更低成本、引脚兼容的端口扩展器，请参考MAX7300数据资料。

应用

• 汽车
• 条形图显示器
• 工业控制器
• 面板表
• 机顶盒
• 系统监视
• 白色家电
