特性

• 多模式充电泵可提供高达 94% 的效率 (1x、1.5x、2x)
• 高达 600mA 的总输出电流

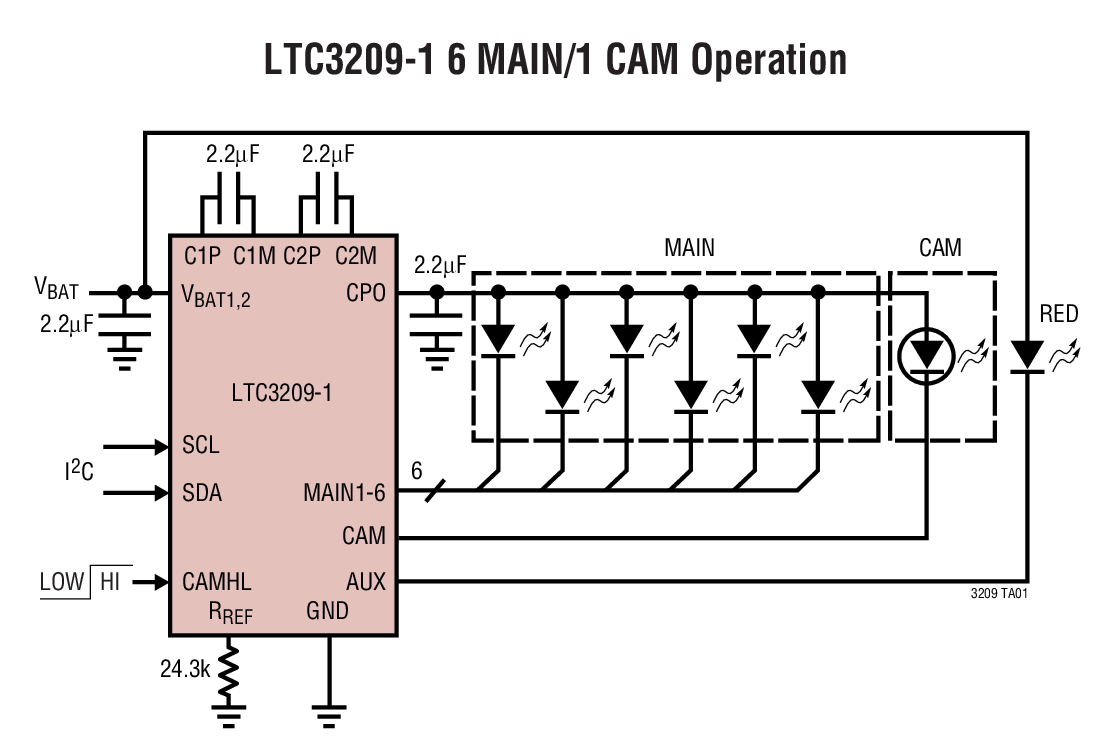

• LTC3209-1：8 个电流源可用作 ——
  6 个 25mA 主 (MAIN) 显示屏、1 个 400mA 相机 (CAM) 显示屏和 1 个 15mA 辅 (AUX) 显示屏

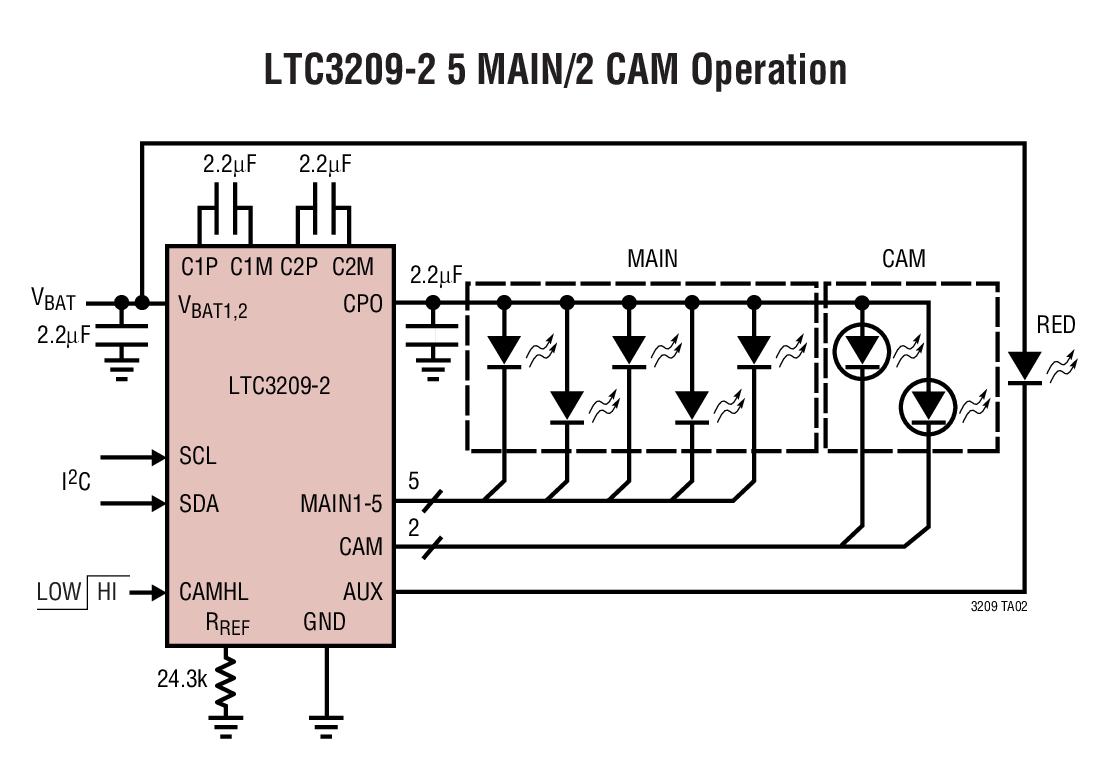

• LTC3209-2：8 个电流源可用作 ——
  5 个 25mA 主显示屏、2 个 200mA 相机显示屏和 1 个 15mA 辅助显示屏
• LED 接通/断开和亮度等级可采用二线式 I²C^™  接口来设置
• 用于产生电源的自动充电泵模式切换或固定模式
• 低噪声恒定频率操作*
• 内部软起动功能限制了启动和模式切换期间的涌入电流
• 短路保护 / 热保护 / LED 开路或短路保护
• 主显示屏具有 256 个亮度等级
• 相机显示屏具有 16 个亮度等级
• 辅助显示屏具有 4 个亮度等级

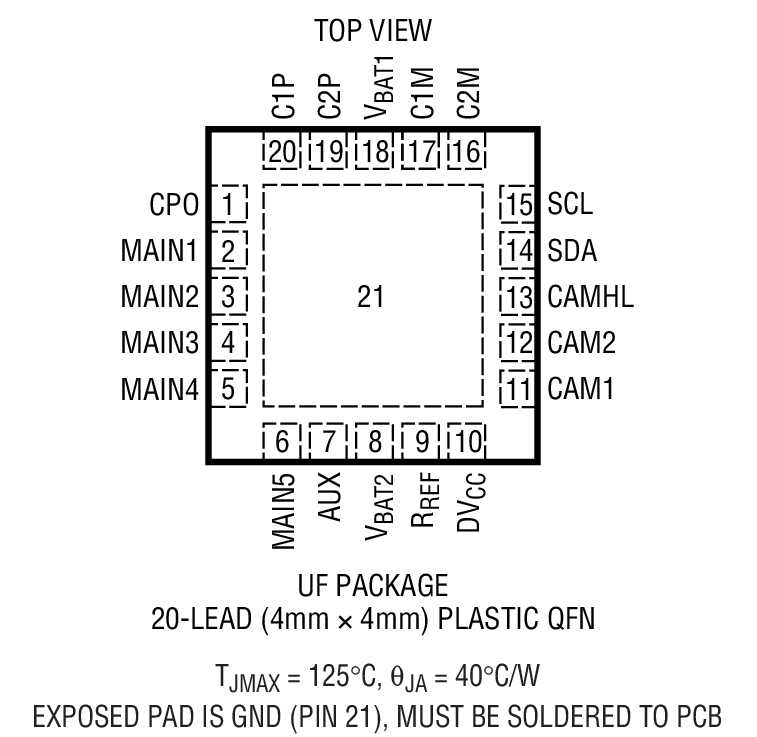

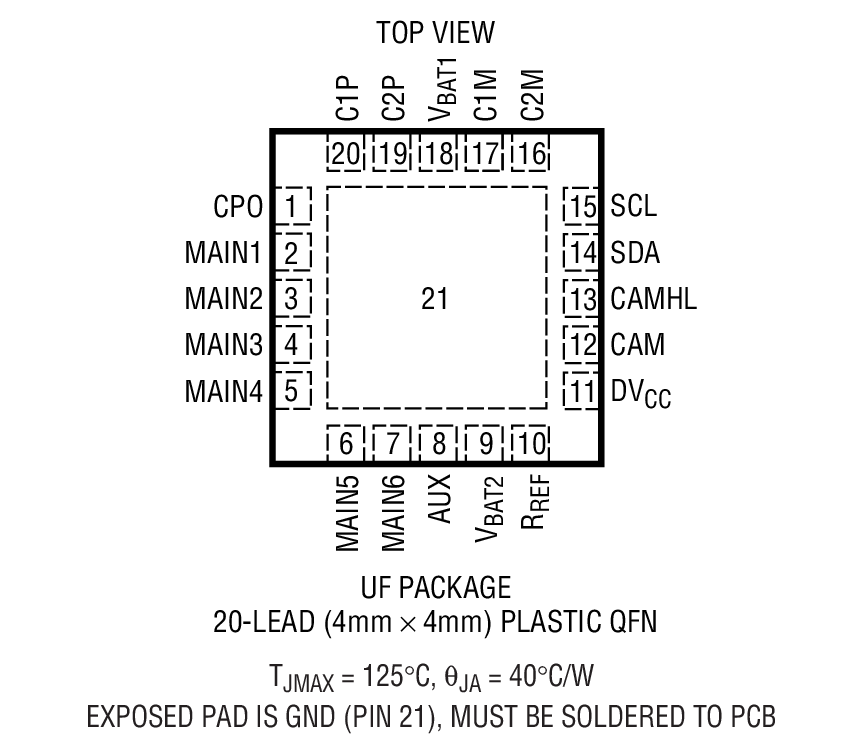

• 20 引脚 (4mm × 4mm) QFN 封装

产品详情和应用

LTC^®3209-1 / LTC3209-2 是高集成度多显示屏 LED 控制器。这些器件包括一个高效、低噪声充电泵，用于向主、相机和辅助 LED 显示屏供电。LTC3209-1/LTC3209-2 只需 4 个小的陶瓷电容器和 1 个电流设定电阻器，就可形成一个完整的 LED 电源和电流控制器。

主 / 相机 / 辅助显示屏的最大电流采用单个电阻器来设定。每个 LED 的电流由一个精准的内部电流源来控制。所有显示屏的调光和接通/断开控制均通过二线式 I²C 串行接口来实现。主显示屏可提供 256 种亮度状态，相机显示屏可提供 16 种亮度状态，而辅助显示屏则能提供 4 种亮度状态。

充电泵可根据 LED 电流源两端的电压来优化效率。器件加电后进入 1x 模式，并将在任一被使能的主或相机 LED 电流源开始进入压降状态时自动切换至升压模式。第一个压降将把器件切换至 1.5x 模式，随后的压降则把器件切换至 2x  模式。当一个数据位通过 I²C 端口更新时，器件将被复位至 1x 模式。这两款器件采用 4mm × 4mm 20 引脚 QFN 封装。

• 视频 / 采用 QVGA+ 显示屏的蜂窝电话
