特性

• I集成最大程度缩小了BOM和PCB面积
  • 集成开关nFET
  • 具有冲击限流功能的集成pFET
  • I²C编程控制
• 全面故障保护，包括眼睛安全
  • LED电流监控、过流保护
  • LED接地短路/电池短路保护
  • LED开路保护
  • 升压欠压/过压保护
  • 热警告和关断
• EMI抑制
  • 展频(SSFM)
  • 可编程LED电流摆率
• 汽车就绪
  • 工作温度范围：–40°C至+125°C
  • 符合AEC-Q100 1级和ASIL B标准

产品详情和应用

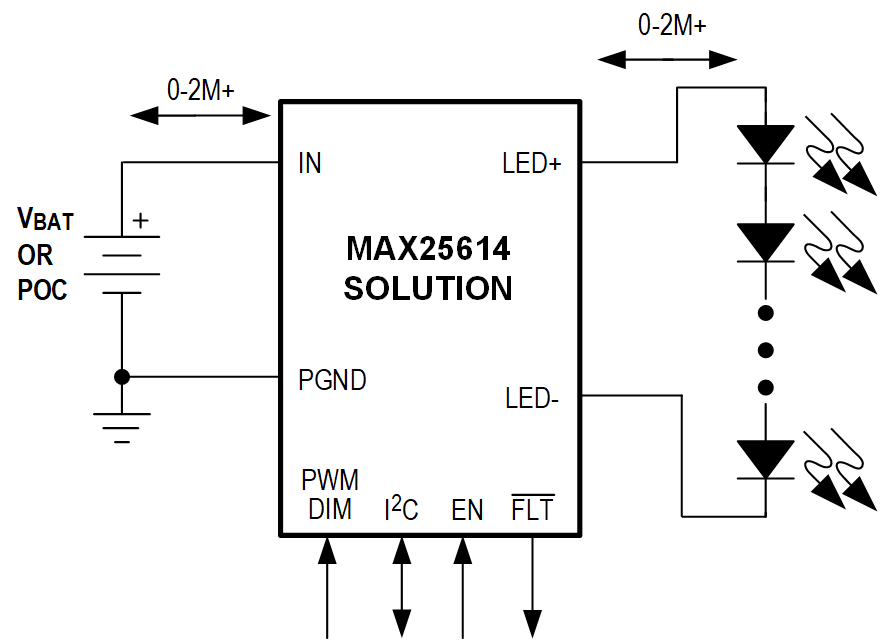

MAX25614是一款用于汽车驾驶员监控系统(DMS)的高电流红外LED/VCSEL驱动器。此IC可采用4.5V至36V输入电源电压驱动高达35V的红外LED/VCSEL串。MAX25614可向红外发射器驱动高达10A的峰值电流。其设计适用于红外发射器通常在60Hz时或相应图像传感器的快门速度下开启和关闭脉冲的应用。MAX25614A/MAX25614B使用固定频率、平均电流模式控制，具有420kHz、1MHz、1.6MHz和2.1MHz的可编程开关频率选项。同时集成了冲击限流pFET和低端开关nFET。

MAX25614A/MAX25614B集成了I²C串行接口，可与外部微控制器通信。I²C编程选项包括：LED电流幅度、LED电流摆率、升压转换器输出电压、升压转换器输入电流、开关频率、最大LED电流和最大LED导通时间。此外，MAX25614A/MAX25614B通过I²C接口提供故障和诊断信息。同时提供模拟控制变体，详见MAX25614C/MAX25614D数据手册。

集成专用电流监控电路以便向微控制器提供LED电流信息。MAX25614具有开漏故障输出，在LED开路、LED过流、LED导通时间过长、LEDN对电池短路、升压UV/OV、冲击限流pFET超时或热警告/关断时置为低电平。MAX25614采用具有裸露焊盘的28引脚、侧可湿TQFN封装，额定工作温度范围为-40°C至+125°C汽车温度范围。

应用

• 汽车驾驶员监控系统(DMS)
• 汽车乘客监控系统(OMS)
• 夜视
• 光学检测/机器视觉
