特性

• 可采用一个 3.6V 电源来驱动多达 10 个白光 LED
• 两个独立的升压型 DC/DC 转换器
• 独立的调光和输出停机控制
• ±1.5% 输出电压准确度 (升压型转换器)
• ±4% LED 电流编程准确度
• 内部肖特基二极管
• 内部软起动功能电路可消除浪涌电流
• 输出过压保护 (最大 V_OUT 为 39.5V)
• 固定频率操作：高达 2MHz

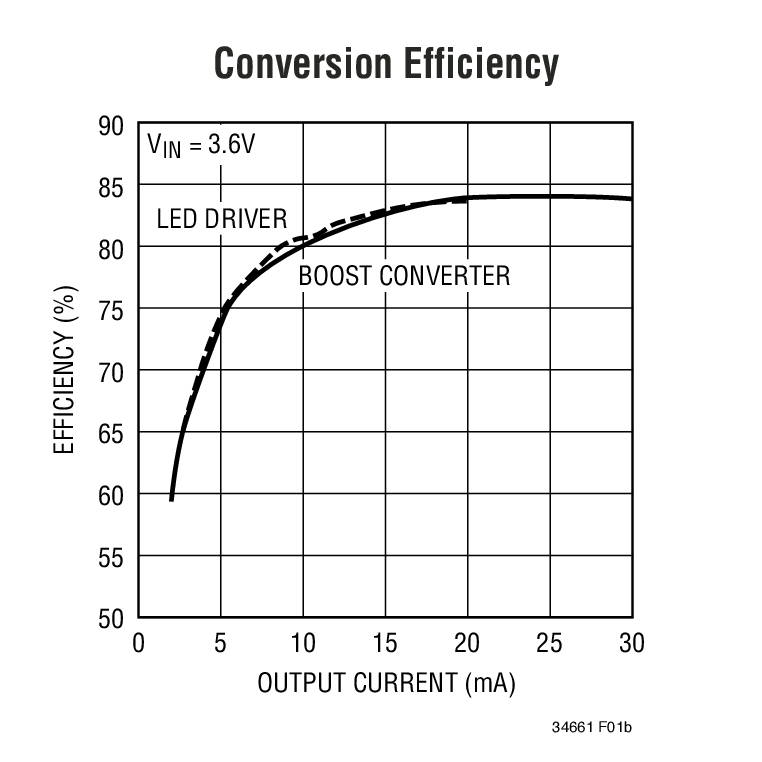

• 在采用一个 3.6V 电源并以 15mA 电流来驱动 8 个白光 LED 时的效率达 83%
• 宽输入电压范围：2.7V 至 24V

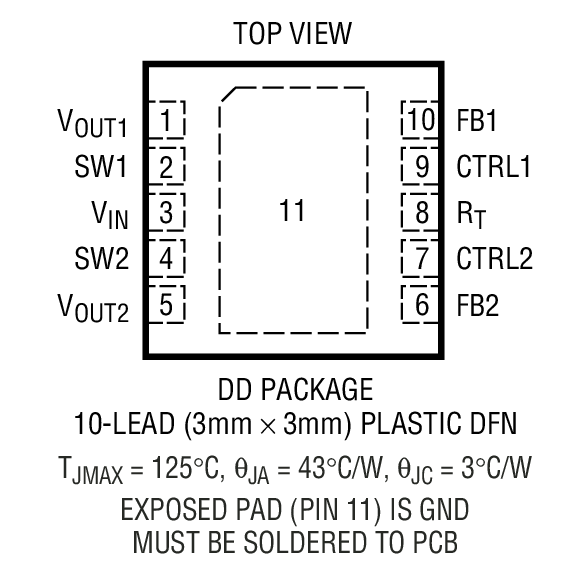

• 纤巧型 (3mm x 3mm) 10 引脚 DFN 封装

产品详情和应用

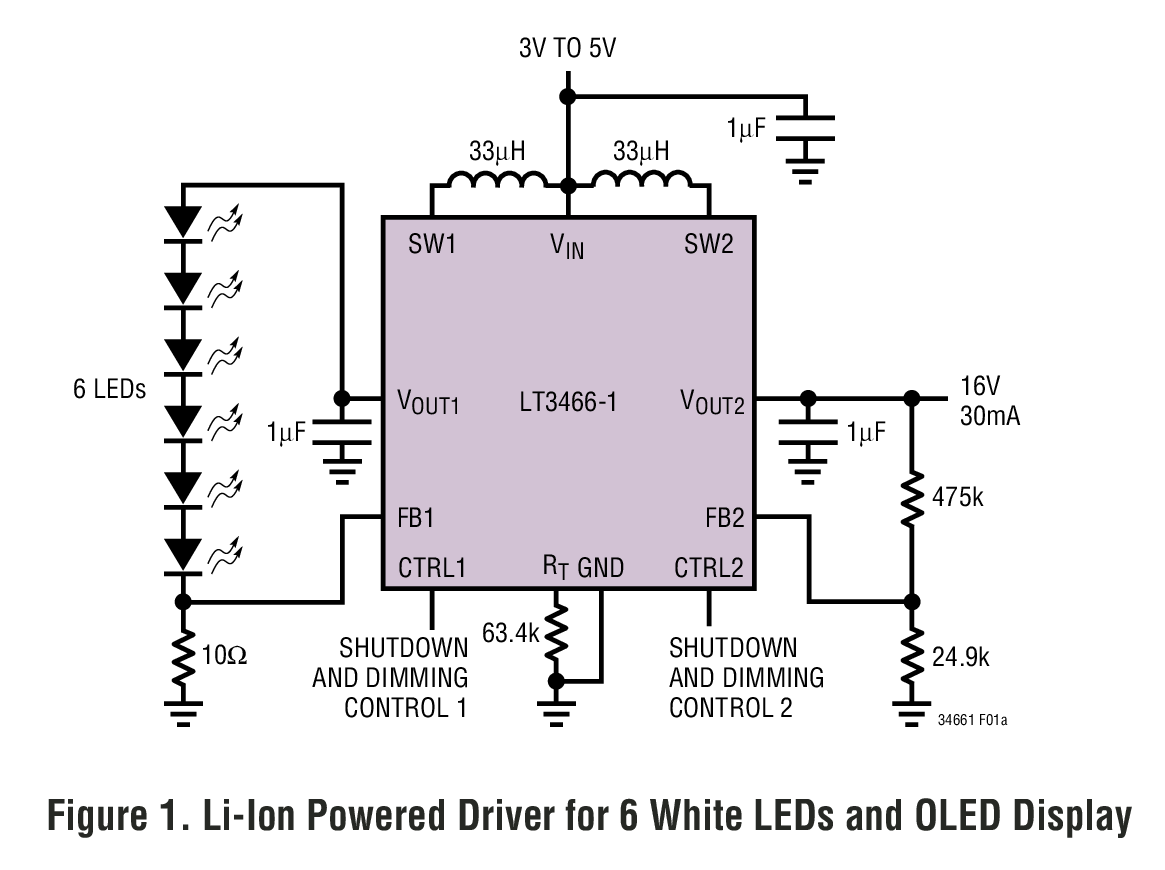

LT^®3466-1 是一款双通道开关稳压器，它将一个白光 LED 驱动器和一个升压型转换器整合在一个扁平的小占板面积 (3mm x3mm x0.75mm) DFN 封装之中。LED 驱动器可配置以驱动多达 10 个串联的白光 LED，而升压型转换器则可用于产生 LCD 偏置电压或驱动一个辅助的 OLED 显示器。采用 LED 串联连接方式可提供相等的 LED 电流，从而获得均匀的显示亮度，并免除了增设镇流电阻器以及进行代价高昂的出厂校准之需要。

LTC3466-1 提供了两个转换器的独立调光和停机控制。其工作频率可利用一个外部电阻器设置在 200kHz 至 2MHz 的范围内。白光 LED 驱动器具有一个低的 200mV 基准，从而较大限度地降低了电流设定电阻器中的功率损耗，可达到改善效率的目的。升压型转换器通过采用一个高精度 0.8V 基准实现了 ±1.5% 的输出电压准确度。该器件的保护功能包括输出过压保护和内部软起动。宽输入电源范围允许器件在 2.7V 至 24V 之间运作。

• 白光 LED 和 OLED 显示器
• 数码相机、小型笔记本个人电脑
• PDA、手持式计算机
• TFT-LCD 偏置电源
• 汽车
