特性

• 集成2路20mA至150mA线性LED吸电流调节器
• 升压或SEPIC电源拓扑，提供最大灵活性
• 自适应优化输出电压，大大降低线性吸电流通路的功耗
• 4.75V至40V或5V ±10%输入工作电压范围
• 200Hz下5000:1的PWM调光比
• 漏极开路故障指示输出
• LED开路/短路检测和保护
• 输出过压和过热保护
• 低输入电压下提供可编程LED折返式电流调节
• 200kHz至2MHz电阻可编程的开关频率，带外部同步
• 电流模式控制开关状态，带内部斜率补偿
• 使能输入
• 增强散热型20引脚TQFN (4mm x 4mm)和20引脚TSSOP封装

产品详情和应用

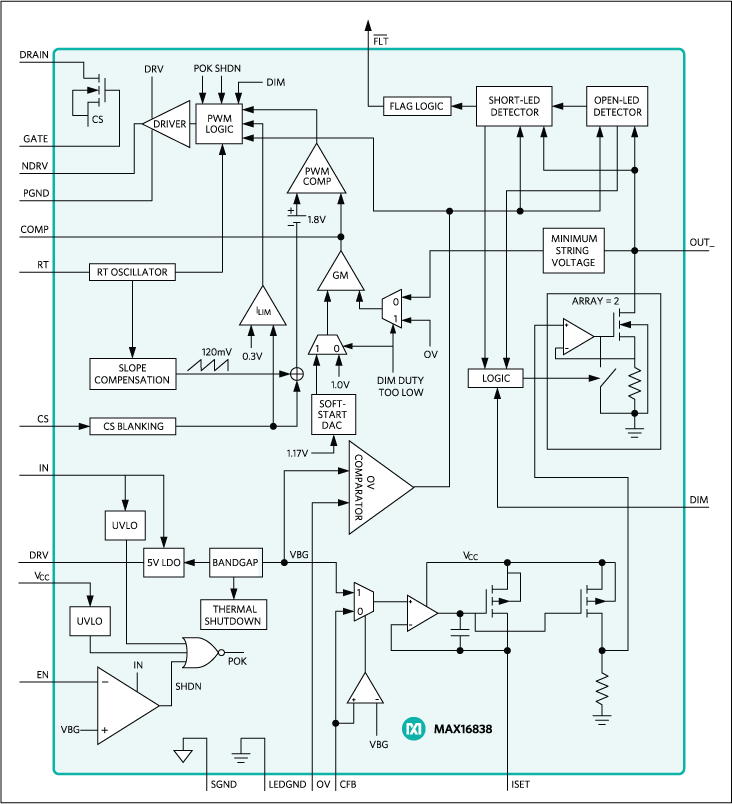

MAX16838是双通道LED驱动器，集成两路DC-DC开关型升压调节器和两路150mA吸电流调节器。电流模式开关型DC-DC控制器为两串HB LED提供所需电压。MAX16838工作在4.75V至40V较宽的输入电压范围，可直接承受汽车抛负载。采用5V ±10%输入时，将V_IN连接至V_CC。较宽的输入电压范围可为汽车中的小尺寸至中等尺寸的LCD显示器以及通用照明中的HB LED供电。

内部电流模式DC-DC开关控制器支持升压或SEPIC拓扑，并可工作在200kHz至2MHz可调频率范围。电流模式控制提供快速响应并简化补偿电路设计。MAX16838还具有自适应输出电压调节电路，有效降低了LED吸电流通路的功耗。MAX16838可配合MAX15054使用，构成带两路集成吸电流调节器的升降压LED驱动器。

通道电流可采用外部电阻在20mA至150mA范围内调节。外部电阻将两通道电流设置为相同值。该器件允许采用并联LED串，以获得每路最大300mA的电流。MAX16838还具有脉冲调光控制，两个通道的调光脉冲宽度最小可低至1µs，均通过逻辑输入(DIM)控制。

MAX16838包括输出过压保护、LED开路检测、LED短路检测以及过热保护功能。器件工作在-40°C至+125°C汽车级温度范围。MAX16838采用20引脚TSSOP封装和4mm x 4mm、20引脚TQFN封装。

应用

• 汽车显示器背光
• 车灯应用
• LCD显示器背光
