特性

• 高度集成且灵活的方案，适用于宽范围背光照明应用
  • 恒流调节提供均匀的LED照明
  • 内部40V MOSFET开关可以驱动10个LED
  • 2.7V至5.5V输入电压范围
  • 可通过模拟或PWM方式控制LED亮度
  • 优化于低输入纹波
• 软启动可减小浪涌电流
• 高效率延长电池寿命
  • 驱动6个LED时，效率可达88%
  • 驱动9个LED时，效率可达82% (20mA，V_CC = 3.6V)
• 微小、8引脚、3mm x 3mm TDFN封装，节省空间
  • 小尺寸、薄型外部元件

产品详情和应用

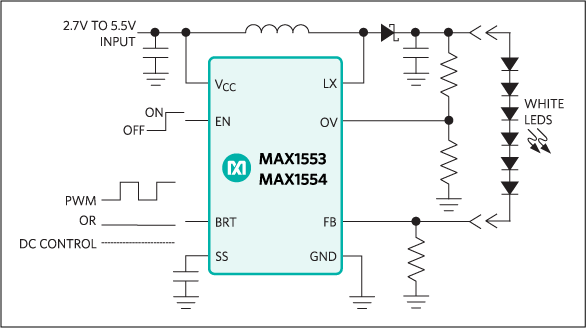

MAX1553/MAX1554能够以恒定电流驱动白色LED，为蜂窝电话、PDA和其它手持设备提供高效率的背光显示。升压转换器包括内部40V、低R_DSON的N沟道MOSFET开关，大大提高了转换效率、并有效延长电池寿命。MAX1553能够驱动2至6个白色LED、提供480mA电流限制；而MAX1554则可驱动多达10个白色LED，提供970mA电流限制。

单路模拟/PWM Dual Mode™输入提供了两种简单的亮度调节方法。独立的使能输入提供了开/关控制。软启动功能有效抑制启动过程的浪涌电流。

MAX1553/MAX1554采用节省空间的8引脚TDFN 3mm x 3mm封装。

应用

• 蜂窝电话
• 彩色显示器背光
• PDA、掌上电脑和无线手持装置
