特性

• 将TFT电源和LED背光驱动器都集成在一块IC中，减少元件数量
• 减轻因源驱动器电源和LED驱动器上的扩频而产生的EMI
• 200Hz调光频率下调光比为10000:1
• 采用32引脚(5mm × 5mm) TQFN封装，带有用于散热的裸露焊盘，工作环境温度范围为-40°C至+105°C

产品详情和应用

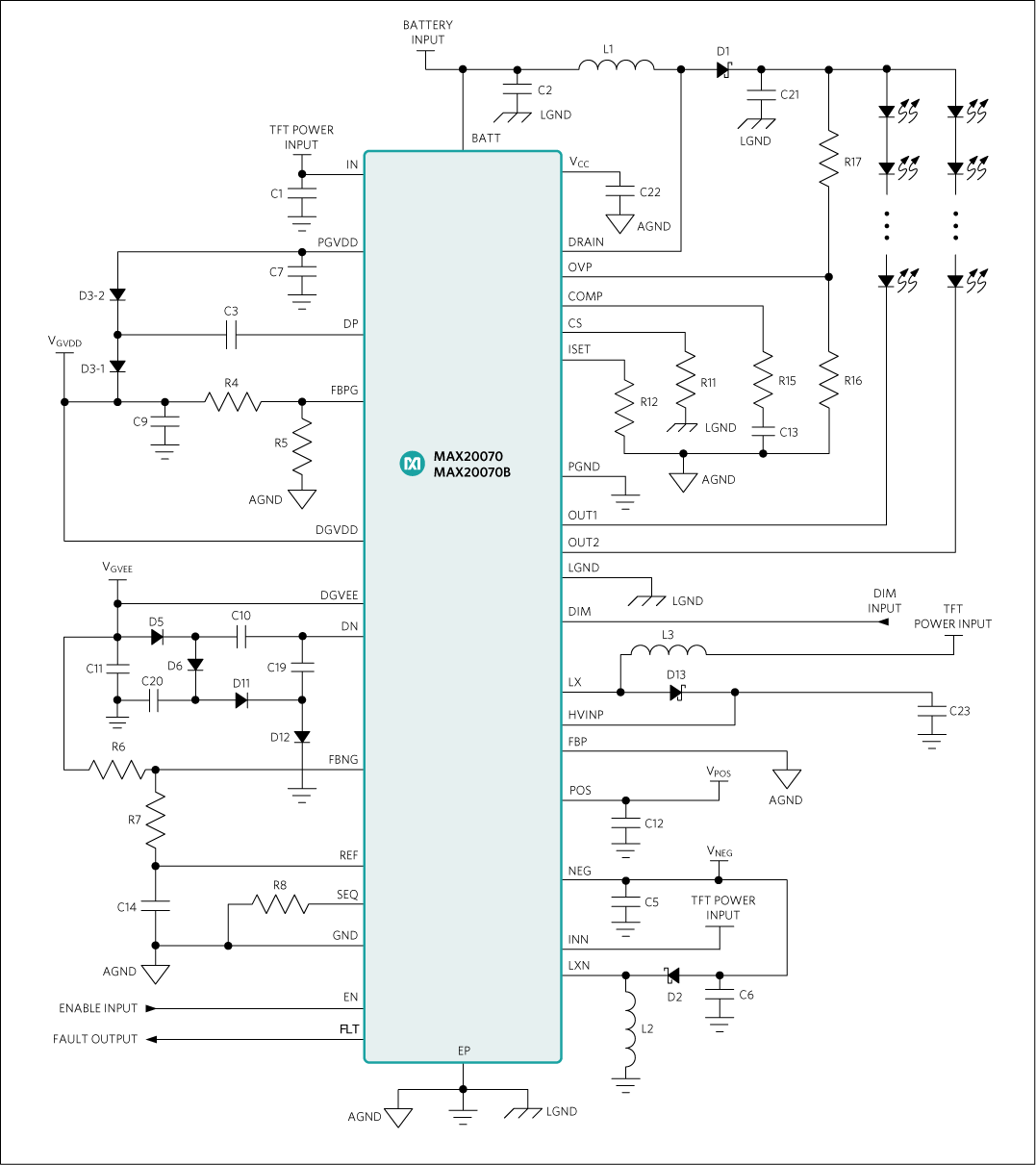

MAX20070/MAX20070B是高度集成的电源和LED背光驱动器，适用于汽车TFT-LCD应用。这些器件集成了一个降压-升压转换器、一个升压转换器、两个栅极驱动器电源以及一个升压/SEPIC转换器，可为显示屏背光中的一到两串LED供电。

源驱动器电源由一个升压转换器和反相降压-升压转换器组成，可产生高达+15V和-15V的电压。两种源驱动器电源均可提供高达100mA的电流。正源极驱动器电源调节电压(V_POS)的设定方式是在FBP上连接一个外部电阻分压器。将FBP引脚接地可将调节电压(V_POS)设置为+6.5V。负源极驱动器电源电压(V_NEG)始终在±50mV内严格调节至-V_POS。源极驱动器电源使用2.7V至5.5V的输入电压来产生输出电压。

栅极驱动器电源由稳压电荷泵组成，可产生高达+22V和-22V的电压，每个电源可提供高达3mA的电流。正电荷泵上的调节电压(V_GVDD)由FBPG上的电阻分压器设置；负电荷泵上的调节电压(V_GVEE)由FBNG上的电阻分压器设置。

这些IC具有一个采用单独输入电压(V_BATT)工作的双灯串LED驱动器，最多可为两串LED供电，每串的电流为160mA（最大值）。

可通过SEQ上的电阻选择七种预设模式之一，对所有电源域的启动和关断序列进行控制。

MAX20070/MAX20070B采用带裸露焊盘的32引脚、5mm × 5mm TQFN封装，工作环境温度范围为-40°C至+105°C。

应用

• 汽车中央信息显示屏
• 汽车仪表盘
• 汽车平视显示器
• 汽车导航系统
