特性

产品详情和应用

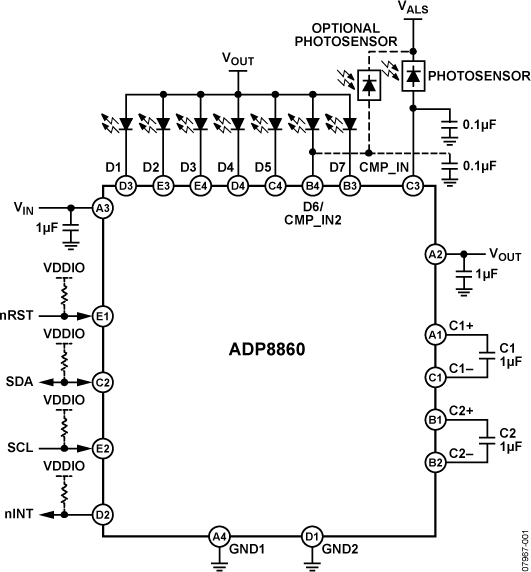

ADP8860集可编程背光LED电荷泵驱动器与自动光电晶体管控制于一体，可以改变办公室和黑暗环境光条件下的电流强度，从而显著节省功耗。它能自动执行该功能，因而无需处理器来监控光电晶体管。

光强度阈值可通过I²C®接口实现完全编程。第二光电晶体管输入配合专用比较器，可改善各种用户工作条件下的环境光检测水平。

ADP8860可为6个LED提供最高30 mA（最大值）的驱动，第7个LED则可提供60 mA（最大值）的驱动。所有LED的最小/最大电流和渐亮/渐暗时间，均可以通过I2C接口编程。这些LED也可以合并为若干组，以减少渐亮/渐暗期间的处理器指令。

整个配置由一个双电容电荷泵驱动，其增益为1×、1.5×和2×。这种配置采用2.5 V至5.5 V电源供电，能够驱动最高240 mA的输出电流。该器件内置多项安全特性，包括短路保护、过压保护和过温保护。利用这些特性，很容易实现安全、鲁棒的设计。此外，输入浪涌电流会受到集成式软启动及其受控输入至输出隔离的限制。

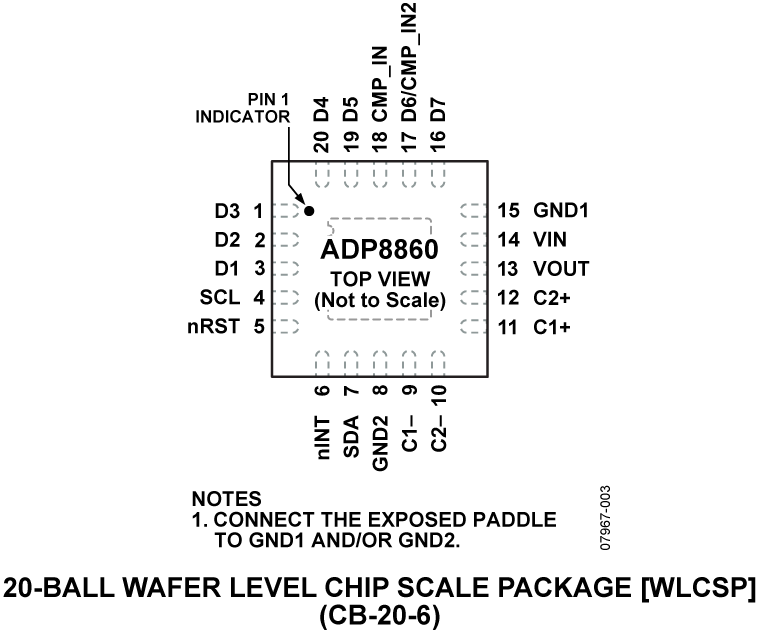

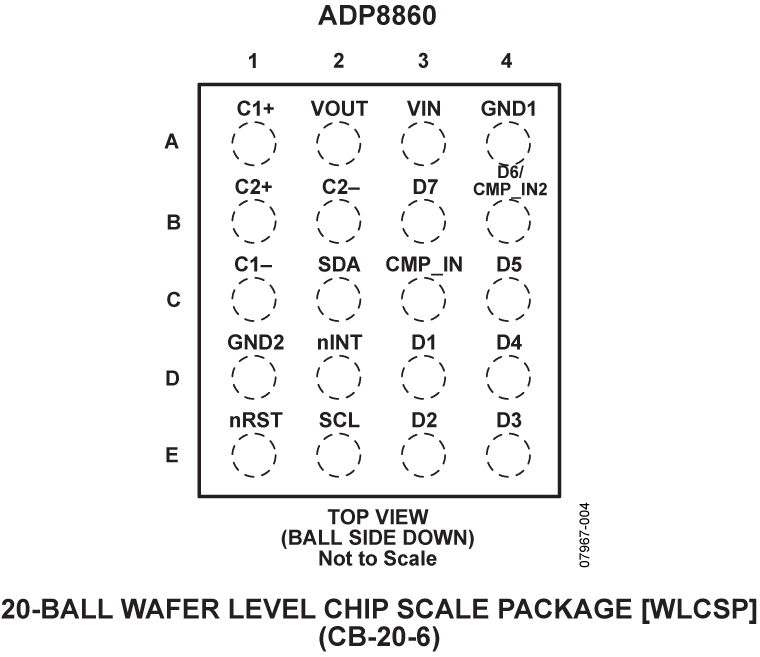

ADP8860提供两种封装类型：2 mm × 2.4 mm × 0.6 mm、紧凑型WLCSP封装（晶圆级芯片规模封装）或小型LFCSP封装（引脚架构芯片级封装）。
