ADI亚德诺 ADP8140 产品介绍
2026-03-09
0次
特性
- 高度集成的特性组合，以最少的外部元件提供高亮度LED驱动器解决方案
- 4个吸电流通道，电流可在
- 125 µA至500 mA之间调节
- 模拟和脉冲宽度调制(PWM)调光输入
- 模拟和PWM LED电流输出
- LED通道间匹配：2%（最大值）
- LED电流精度：5%（最大值）
- 采用3 V至30 V电源，从VIN引脚供电；使用外部齐纳二极管可轻松达到更高的电压
- 工作时LED阳极供电电压最可高达100 V dc
- 反馈输出控制外部电源，以优化效率和安全性
- 多个ADP8140 IC可并联使用，控制一个电源
- 集成误差放大器以对隔离电源进行副边控制
- 可方便地连接温度热敏电阻或光传感器
- 为整个系统提供稳定的保护
- 电源过压保护
- LED过温保护
- LED短路保护
- LED开路保护
- IC过温保护
- 短路ISET保护
- 开路ISET和EN保护
- 低功耗待机模式
- 故障指示器输出

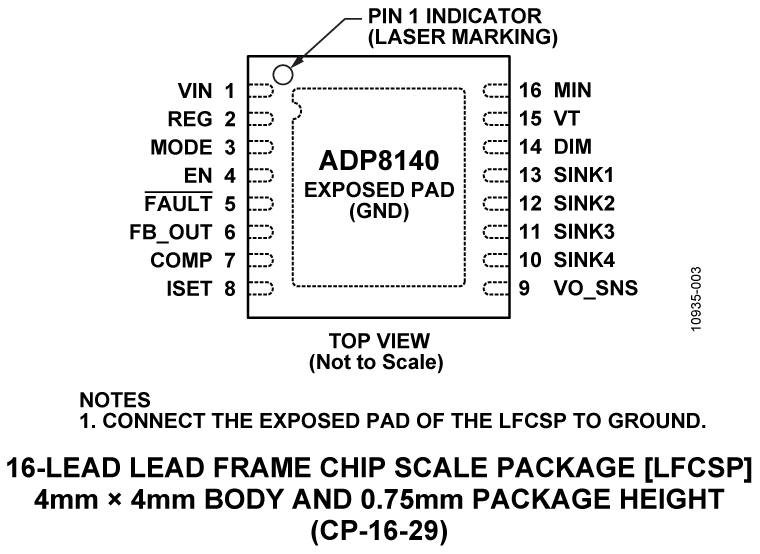

- 小型散热增强LFCSP封装(4 mm × 4 mm)
产品详情和应用

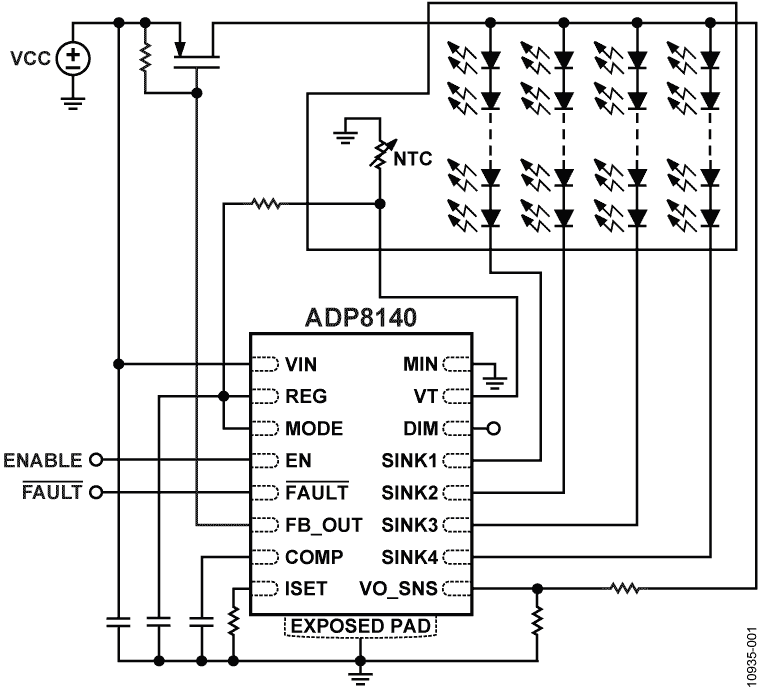

ADP8140 可为多达 4 个 LED 驱动器提供高电流控制。每个驱动器能吸收高达 500 mA 电流。使用一个外部电阻器设置所有 4 个驱动器的吸收电流。
该器件具有一个负责控制外部电源的反馈输出，以实现较佳效率。ADP8140 还可保护 LED、电源和其自身不受热过程、短路、过压和 LED 开路的影响。可以容易地并联多个 ADP8140 IC 以驱动附加的 LED 灯串或较高电流的 LED。ADP8140 采用小尺寸的耐热性能增强型引线框架芯片规模封装 (LFCSP)。
应用
- 高亮度 LED 照明
- 大尺寸格式 LED 背光照明
