特性

• 外部MOSFET能够以较宽的LED电流驱动多个LED
• 每串LED有独立的PWM调光输入
• 较宽的调光范围
• LED短路及开路保护
• 可调的LED电流上升/下降时间，改善EMI指标
• 通过I²C接口连接微控制器，支持
  • 由内部7位ADC实现LED电压监控及优化
  • LED短路及开路检测
  • LED电流及输出电压动态可调
  • 低功耗待机模式
• 集成升压/SEPIC控制器
• 外部开关频率同步
• 4.75V至24V工作电压范围，可承受40V抛负载
• 过压及热保护

产品详情和应用

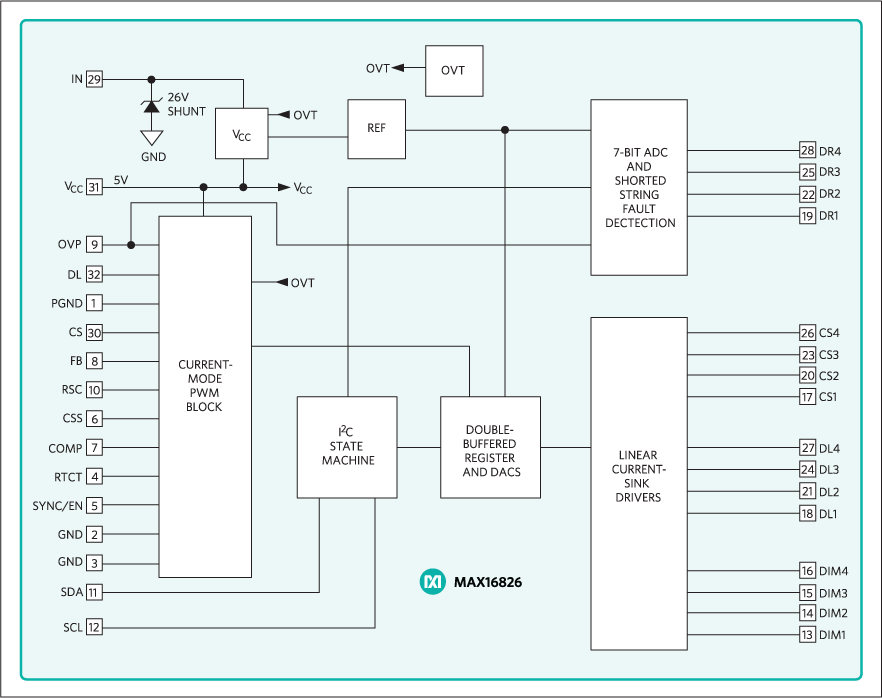

MAX16826高亮度LED (HB LED)驱动器针对汽车LCD显示器和其他显示应用(如工业或台式计算机显示器及液晶电视)的背光应用设计。MAX16826集成了开关稳压控制器、4通道线性吸电流驱动器、模/数字转换器(ADC)及I²C接口。MAX16826可承受高达40V的汽车抛负载并可在冷启动条件下工作。

MAX16826包含一个电流模式PWM开关稳压控制器，可调节LED阵列的输出电压。开关稳压器部分可配置成升压或SEPIC转换器，其开关频率可在100kHz至1MHz范围内设置。

MAX16826包括四通道可编程、故障保护、固定吸电流驱动控制器，能够驱动所有白光、RGB或RGB加琥珀色LED。各通道的调光控制通过PWM信号直接调制四路线性吸电流驱动器实现。内部ADC可以测量外部驱动晶体管的漏极电压及开关稳压器输出。这些测量结果可通过I²C接口传送至外部微控制器(µC)，从而优化输出电压并进行LED故障监测。

每个线性吸电流通道的LED电流和开关模式稳压器的输出电压通过I²C接口设置。其它附加功能包括：逐周期限流、LED短路保护以及热保护。MAX16826采用增强散热的5mm x 5mm、32引脚薄型QFN封装，工作在-40°C至+125°C温度范围。

应用

• null
• 汽车信息终端显示屏
• 汽车仪表盘
• 工业及台式机监控器
• LCD TV
• null
• 前车灯
• 近光灯和远光灯
