特性

• 三个 100mA 降压型稳压器，每个通道可利用快速 NPN 电流源来驱动多达 10 个 LED

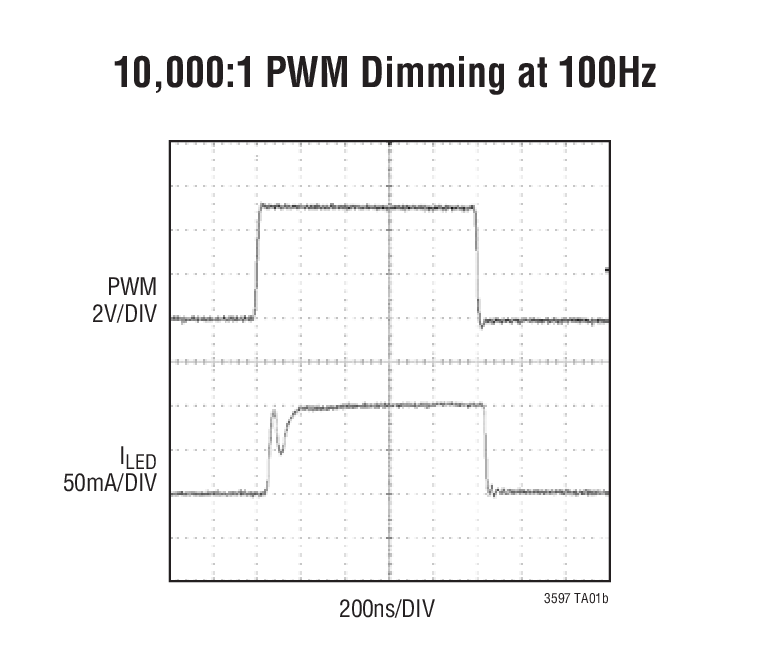

• 适合于 <1μs 脉冲宽度的快速电流源 (在 100Hz 频率条件下提供 10,000 : 1 True Color PWM^™ 调光)
• 在停机模式中断接 LED
• 用于提升效率的自适应 V_OUT
• 控制 6V 至 60V 输入电压范围
• 准确度达 ±2% 的 LED 电流匹配
• 外部电阻器用于设定每个通道的 LED 电流
• 内部补偿和软起动
• 可编程开关频率 (200kHz 至 1MHz)
• 可同步至外部时钟
• 开路 LED 检测和报告
• 短路 LED 引脚保护和报告
• 可编程 LED 热降额
• 可编程温度保护

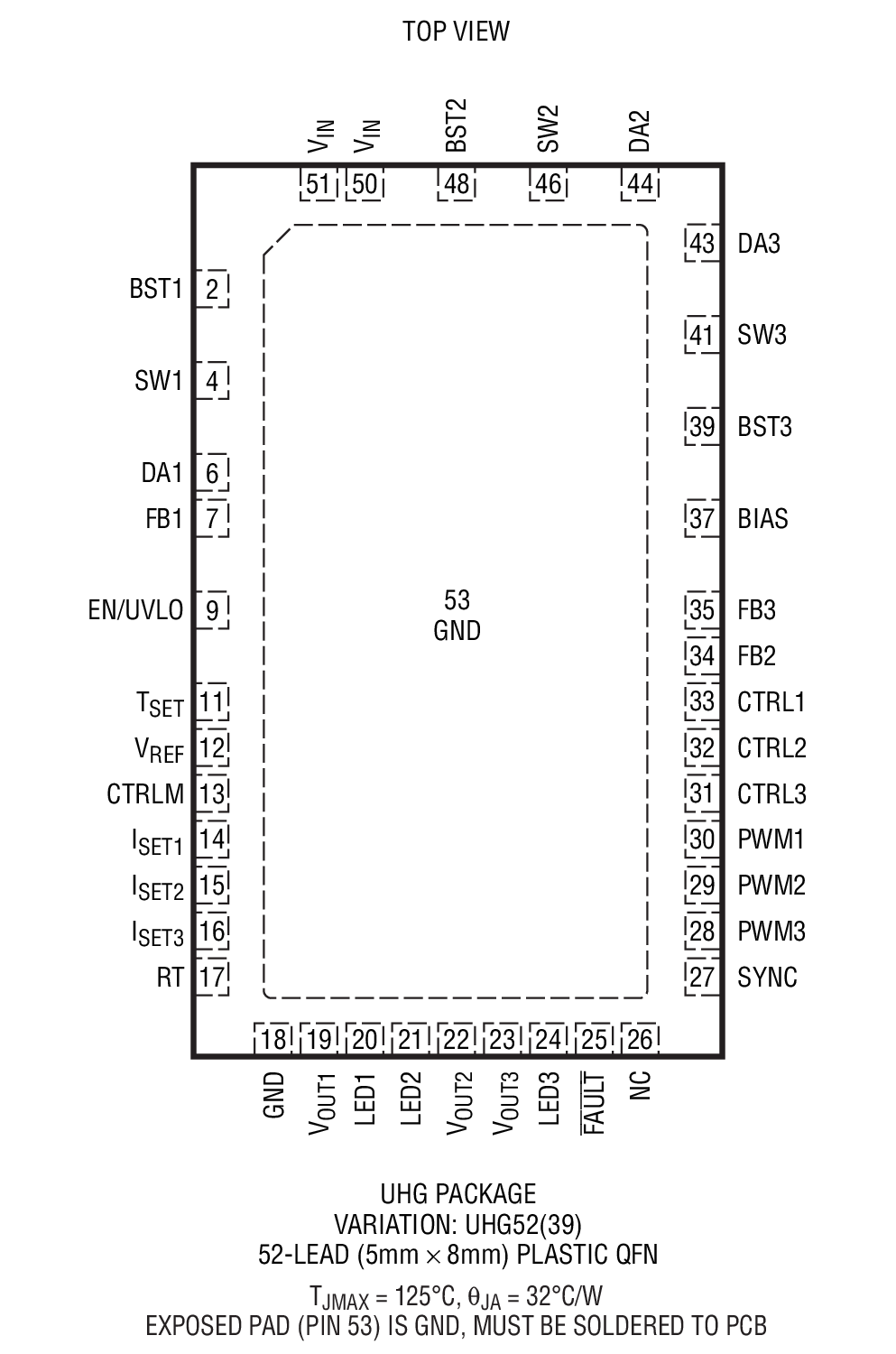

• 具 0.6mm 高电压引脚间距的 5mm x 8mm 耐热性能增强型 QFN 封装

产品详情和应用

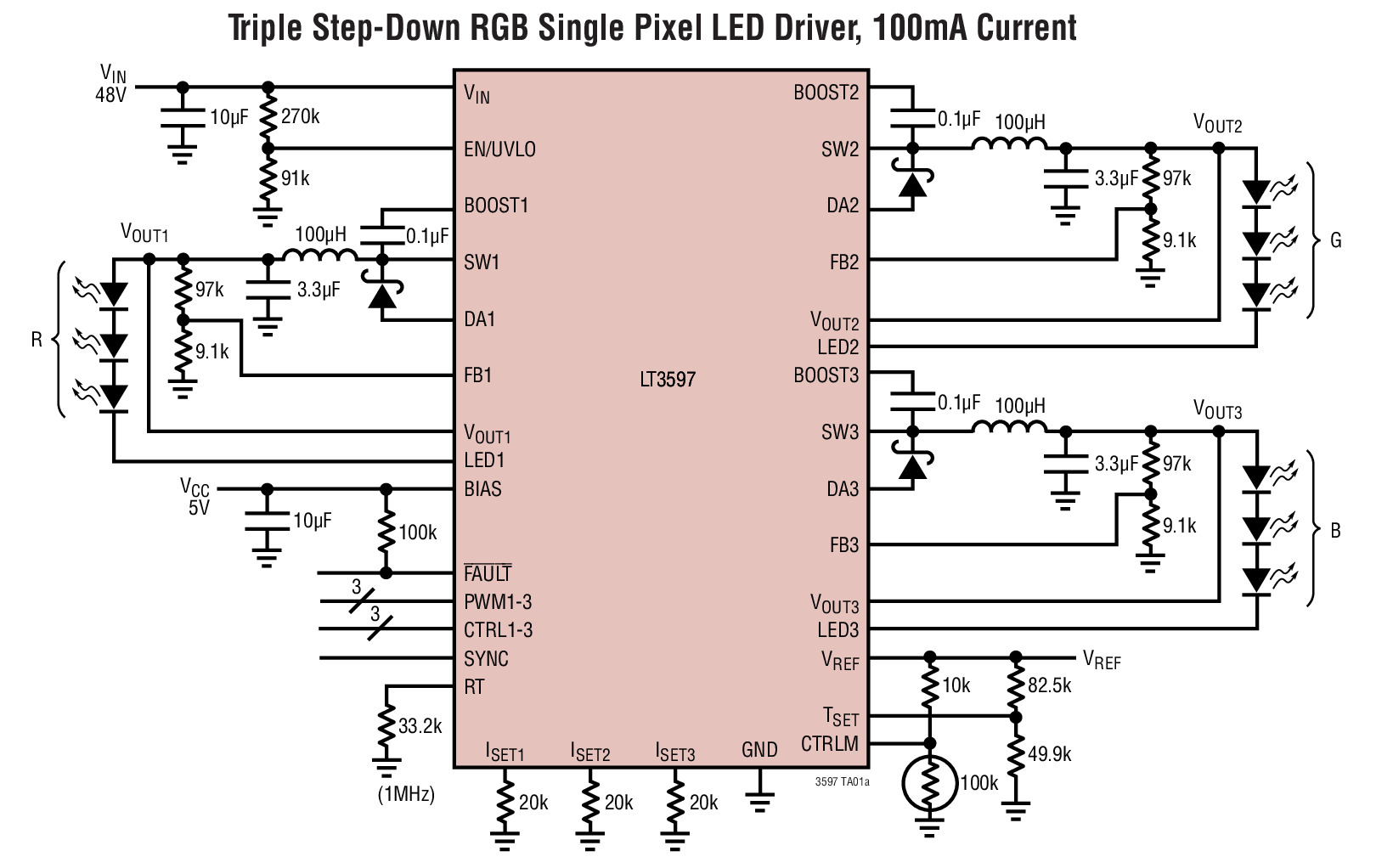

LT^®3597 是一款 60V、三通道降压型 LED 驱动器，能够在 100Hz 频率条件下实现 10,000 : 1 的数字 PWM 调光，并可在每个通道中运用快速 NPN 电流源来驱动多达 10 个 LED。另外，也可以利用 CTRL1-3 引脚的模拟控制来实施 LED 调光操作。

降压开关频率可在 200kHz 至 1MHz 之间进行设置。该频率也可以同步至一个外部时钟。LT3597 还在遵循制造商拟订的热降额规格的同时提供了较大 LED 亮度。降额温度通过在主控制引脚上布设一个负温度系数 (NTC) 电阻器来设置。

LT3597 对 V_OUT 进行自适应控制，旨在实现较佳效率。该器件的其他特点包括：通道之间的 2% LED 电流匹配准确度、开路 LED 报告、短路 LED 保护、可编程 LED 电流和可编程温度保护功能。

• LED 广告牌和布告板
• 单色、多色、全彩色 LED 显示器
• 大屏幕显示器 LED 背面照明
• 汽车、工业和医学显示器
