特性

产品详情和应用

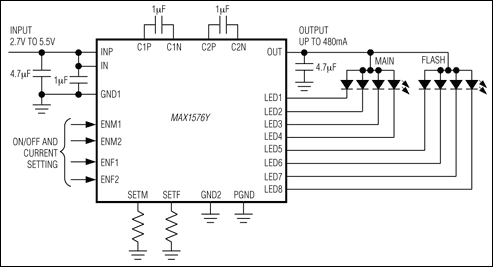

MAX1576电荷泵可驱动多达8个白色LED，具有恒定电流调节以实现统一的光强度。能够以30mA的电流驱动每个主组(LED1-LED4) LED，用于背光。闪光灯组LED (LED5-LED8)是单独控制的，并能够以100mA驱动每个LED (或者总共400mA)。通过使用自适应1倍/1.5倍/2倍电荷泵模式和超低压差的电流调节器，MAX1576能够在1节锂电池的整个电压范围内实现高效率。1MHz的固定频率开关仅需使用非常小的外部元件，调节方案优化于确保低EMI和低输入纹波。

MAX1576使用两个外部电阻设置主LED和闪光灯LED的最大(100%)电流。使用四个控制引脚通过串行控制或每组2位逻辑控制用于LED 亮度控制。ENM1和ENM2可将主LED的电流设置为最大电流的10%、30%或100%。ENF1和ENF2可将闪光灯LED的电流设置为最大电流的20%、40%或100%。另外，将每一对控制引脚连接到一起可实现单线、串行脉冲亮度控制。

MAX1576采用24引脚薄型QFN ，4mm x 4mm封装(最大高度为0.8mm)。

应用

• 可拍照电话
• 蜂窝电话/智能电话
• LCD背光
• LED相机闪光灯
• PDA、数码相机和便携式摄像机
