ADI亚德诺 LT3965 产品介绍

2026-03-09 0次

特性

八个独立的17V 330mΩ NMOS开关
对每个开关的1至4个LED进行独立的导通/关断/调光控制
具有可编程开路LED和短路LED故障报告功能的I²C多点串行接口
16个唯一的I²C地址
V_DD范围：2.7V至5.5V和V_IN范围：8V至60V

数字可编程256:1 PWM调光
PWM调光状态间的渐变转换
用于产品详情和应用

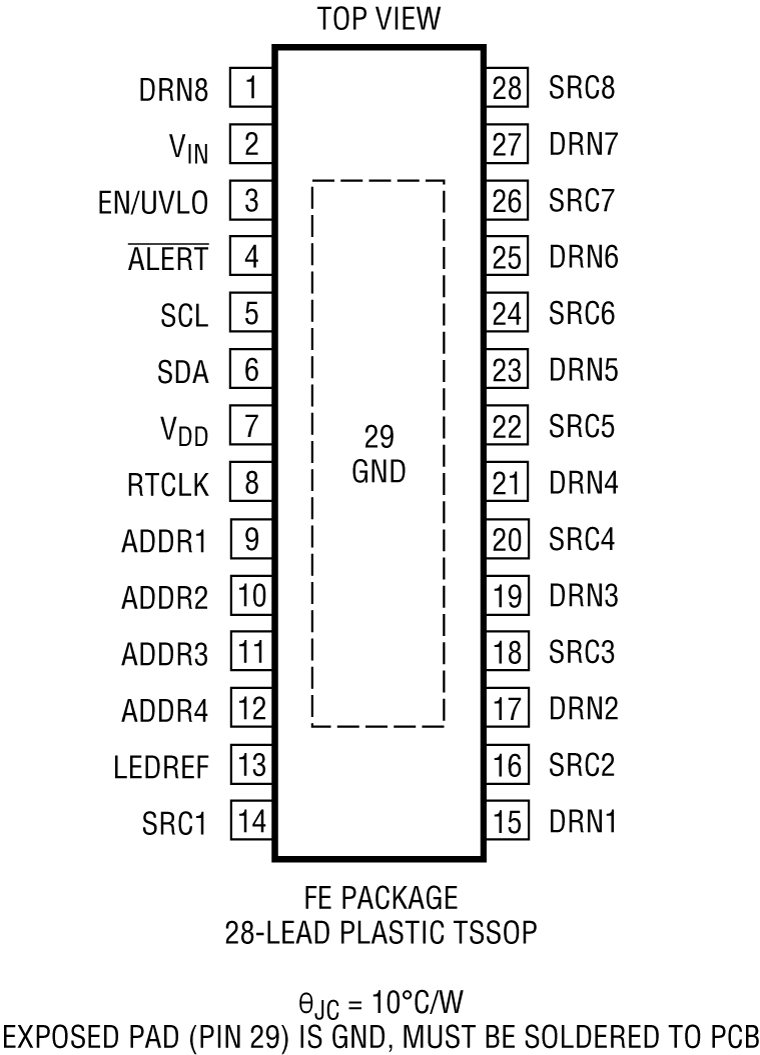

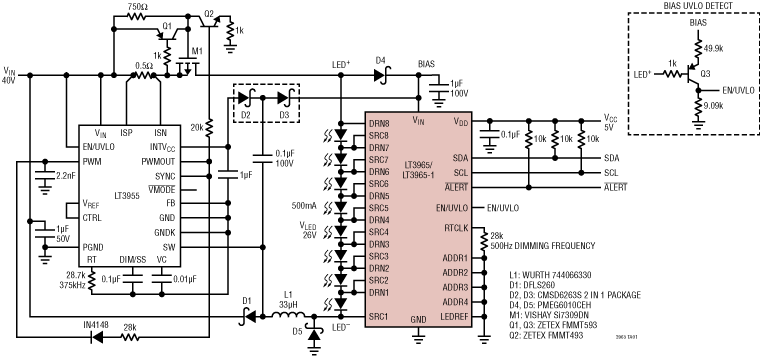

LT^®3965 / LT3965-1 是一款 LED 旁路开关器件，用于采用一个公共电流源对 LED 灯串中的个别 LED 进行调光。它具有 8 个独立地控制的浮动源 17V/330mΩ NMOS 开关。这 8 个开关可采用并联和 / 或串联连接以对 LED 灯串中的一个或多个 LED 实施电流旁路。LT3965 在所有开关均断开 (LED 导通) 的情况下进行初始化，而 LT3965-1 则在所有开关皆导通 (LED 关闭) 的情况下进行初始化。LT3965 / LT3965-1使用 I²C 串行接口与主控器进行通信。可对 8 个通道中的每一个进行独立编程以对处于 “恒定导通”、“恒定关断”、“无褪色变换的调光” 和 “具褪色变换的调光” 模式中的 LED 灯串实施旁路。利用褪色选项在 PWM 调光状态之间提供 11 位分辨率对数转换。针对 PWM 调光，LT3965 / LT3965-1提供了一个内部时钟发生器，而且也支持外部时钟源。LT3965 / LT3965-1可为每个通道报告开路 LED 和短路 LED 等故障情况。4 个地址选择引脚允许 16 个 LT3965 / LT3965-1 器件共享 I²C 总线。该器件采用 28 引脚 TSSOP 封装。

应用
- 汽车 LED 前照灯组
- 大型 LED 显示器
- 自动化相机闪光灯设备
- RGBW 色彩混合照明
