特性

• PORT15–PORT12上提供四个LED驱动器引脚
• 集成高ESD保护
  • ±8kV IEC 61000-4-2接触放电
  • ±15kV IEC 61000-4-2气隙放电
• 5V容限、开漏I/O端口能够驱动恒流LED
• 256步PWM独立LED亮度控制精度
• 单独LED闪烁速率和通用LED渐亮/渐暗速率范围：256ms到4096ms
• 用户可配置去抖时间（1ms至32ms）
• 可配置边沿触发端口中断（低电平有效INT）
• 工作电源电压范围：1.62V至3.6V
• GPIO可单独编程为两个逻辑电平
• 8通道独立可编程电平转换器
• 支持热插拔
• 具有可选总线超时的400kbps、5.5V容限I²C串行接口

产品详情和应用

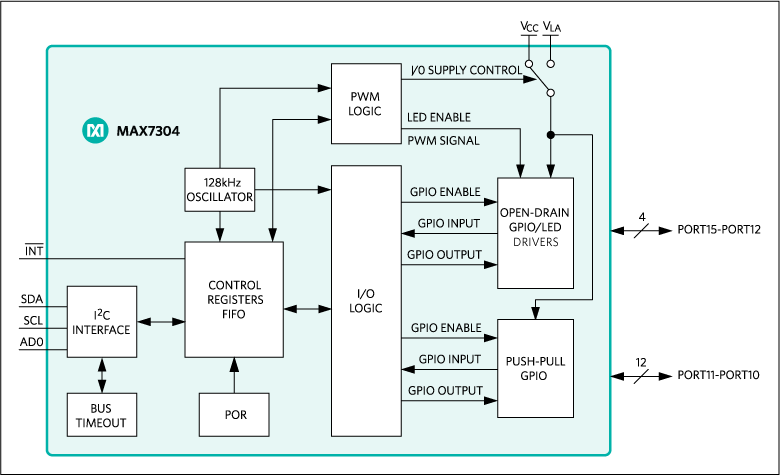

MAX7304包含16个端口GPIO，其中12个推挽GPIO，4个开漏GPIO，可配置为PWM控制的LED驱动器。该器件支持使用一个1.62V至3.6V的独立电源进行电平转换。地址选择输入(AD0)可为器件提供多达四个唯一的从机地址。

每个GPIO都可以编程为两个外部施加的逻辑电压电平之一。PORT15–PORT12也可以配置为具有恒流灌电流并通过内部振荡器控制PWM强度的LED驱动器。每个开漏LED端口的最大恒流电平为20mA。每个开漏端口上的LED强度可通过256步PWM控制单独调节。该端口还具有LED渐变功能。

器件中的相同索引行和列可用作直接逻辑电平转换器。

该器件采用带裸露焊盘的24引脚(3.5mm x 3.5mm) TQFN封装，以及小型25引脚(2.159mm x 2.159mm)晶圆级封装(WLP)封装，适用于手机、掌上电脑和其他便携式消费电子应用。

该器件在-40°C至+85°C扩展温度范围内工作。

应用

• 蜂窝电话
• 手持式游戏机
• 笔记本电脑
• PDA
• 便携式消费类电子
