特性

• 具内置电源排序功能的三输出 TFT 电源
• 集成化白光 LED 背光源驱动器
• 集成的肖特基二极管
• 有源镇流电路可确保白光 LED 中的精确电流匹配
• 低噪声 1MHz 固定频率操作
• 2.6V 至 16V 输入电压范围
• 软启动限制了浪涌电流
• TFT 电源输出电压独立地设定 (不是从充电泵导出)
• 用于 TFT 电源的电源良好指示和输出断接功能
• 内置 LED 调光能力
• 用于 LED 驱动器的开路 LED 保护

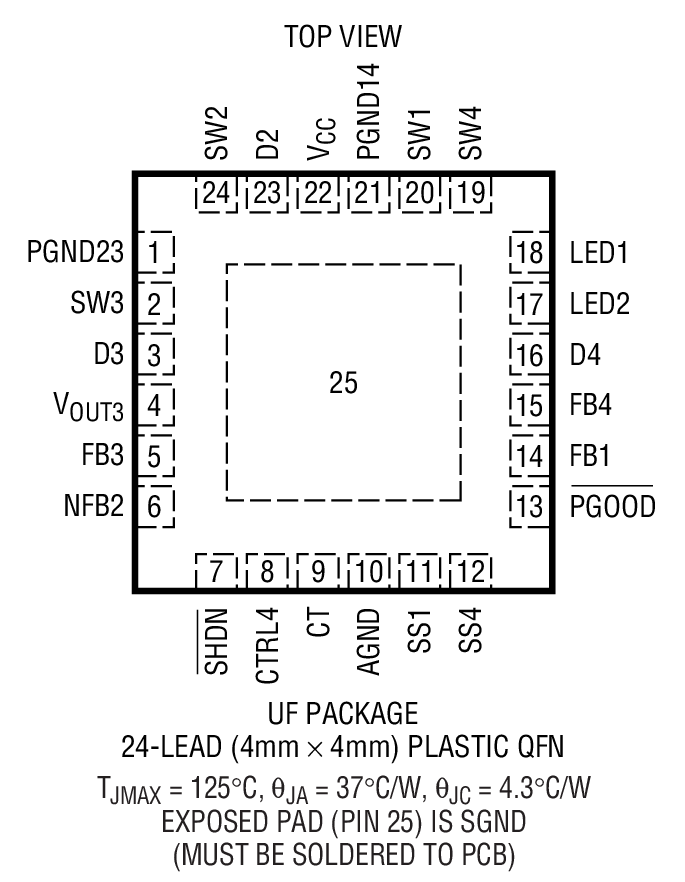

• 24 引脚 QFN 封装 (4mm x 4mm)

产品详情和应用

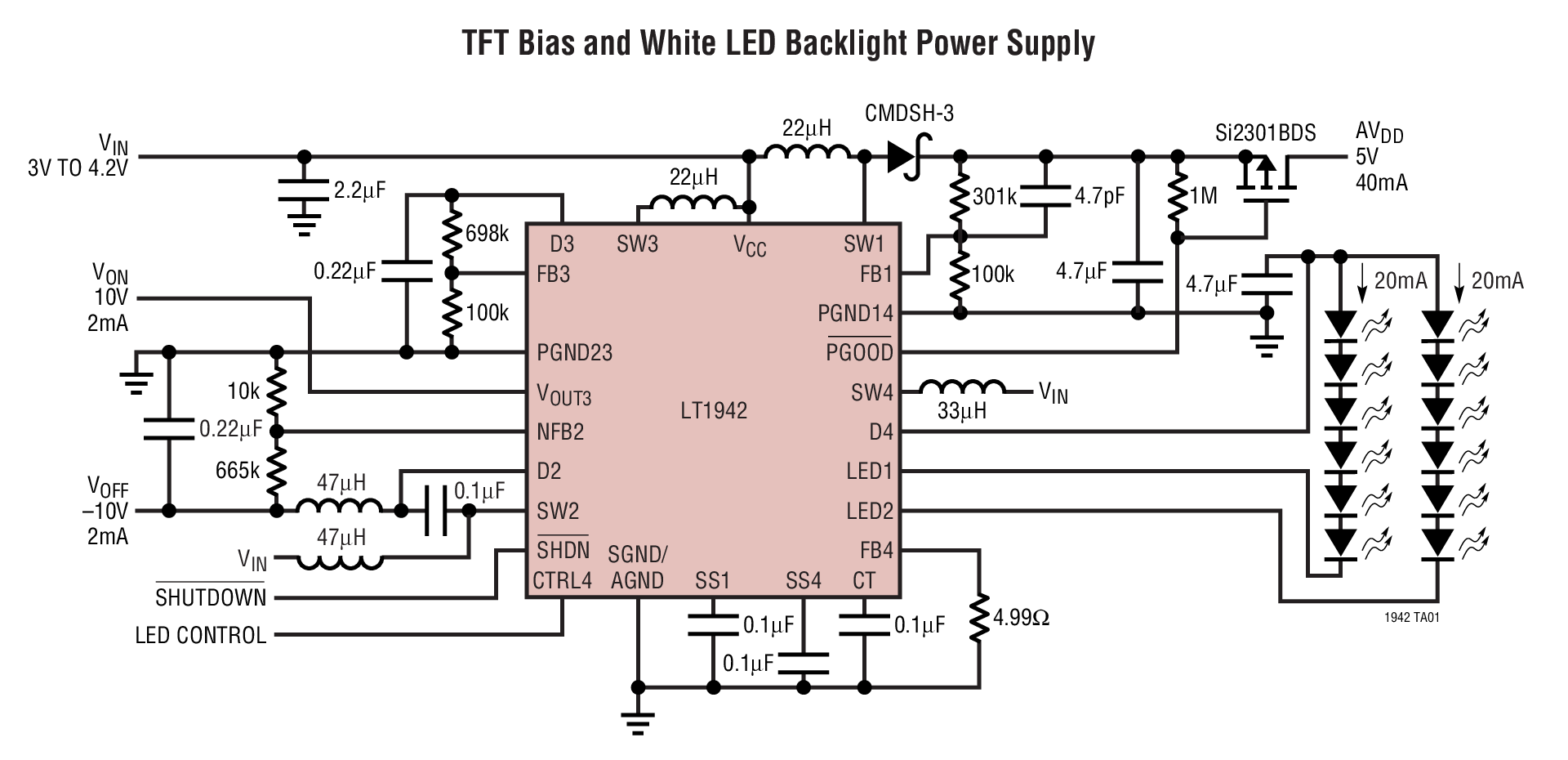

LT^®1942 是一款高度集成的 4 通道开关稳压器，专为提供 TFT 显示器所有必需的电源功能部件而设计，包括白光 LED 背光源驱动器。TFT 电源纳入了两个升压和一个负输出 DC/DC 转换器。TFT 电源输出电压是独立设定的，这一点不同于存在很多局限性的充电泵解决方案。TFT 电源的电源排序功能电路内置在器件之中，并可由用户编程。

LED 驱动器是一个可独立控制的升压型 DC/DC 转换器。LED 驱动器拥有用于实现 LED 电流精确控制的内置调光控制电路。通过调节 CTRL4 电压实现了一个 8:1 的动态范围。用户可以选择驱动单串或两串 LED。该器件包括一个 LED 镇流电路，以在使用两个 LED 灯串的情况下精确地匹配 LED 电流。软启动功能电路内置在 LED 驱动器以及主 TFT 电源中。

LT1942 采用外形扁平 (仅高 0.75mm) 的 24 引脚 QFN (4mm x 4mm) 封装。

应用

• 多晶硅 TFT 显示器
• 非晶硅 TFT 显示器
