• 宽 (1000 : 1) PWM 调光范围 (无色偏)
• LED 驱动器的独立调光和停机控制
• 可从单节锂离子电池以 25mA 驱动多达 16 个白光 LED (每个驱动器负责驱动 8 个 LED)
• 可从 12V 电源以 100mA 驱动多达 16 个白光 LED (每个驱动器负责驱动 8 个 LED)
• ±3% LED 电流编程准确度
• 开路 LED 保护：36V 箝位电压
• 固定频率操作：高达 2.5MHz
• 宽输入电压范围：2.5V 至 24V
• 低停机电流：I_CC < 1μA
• 过热保护
• 采用 (5mm x 3mm x 0.75mm) 16 引脚 DFN 和 16 引脚耐热增强型 TSSOP 封装

产品详情和应用

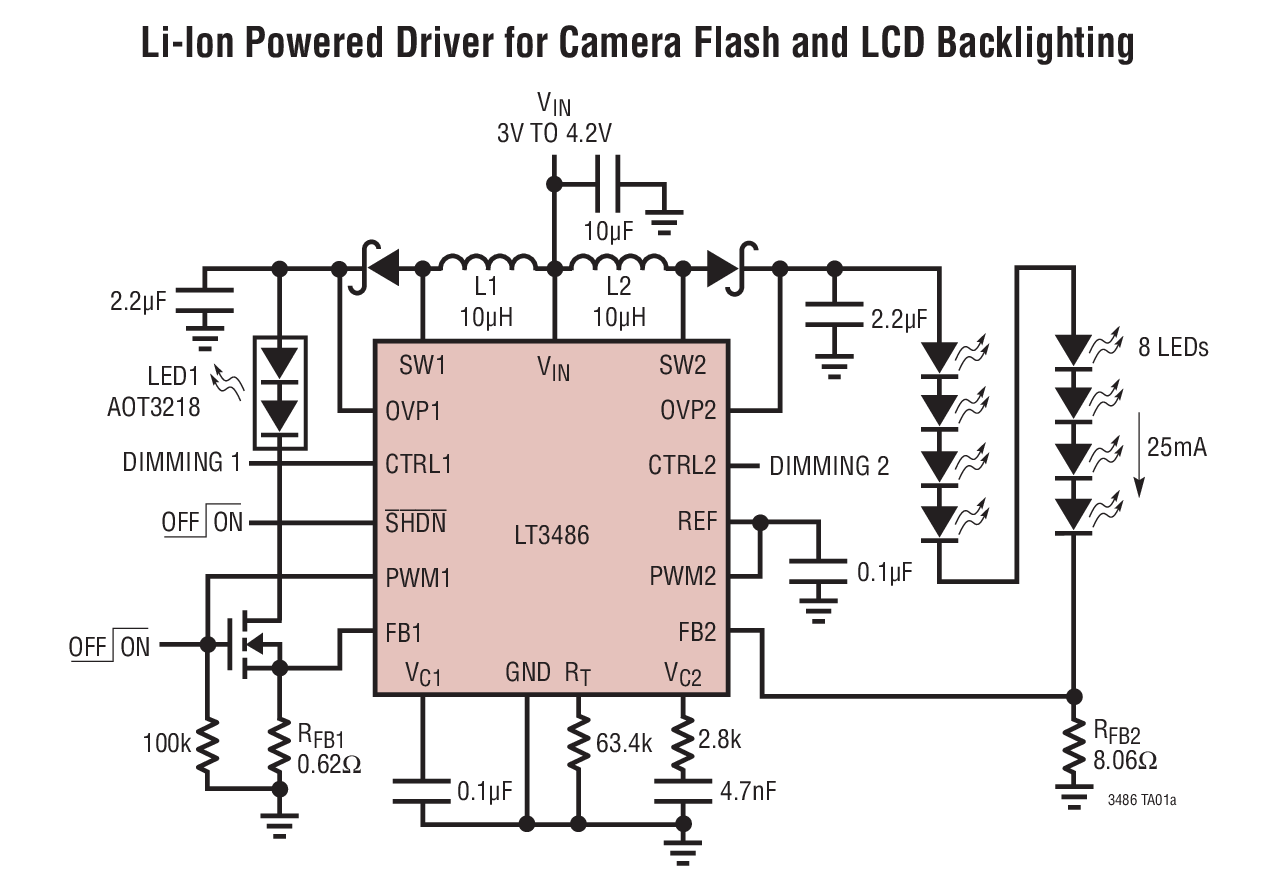

LT^®3486 是一款双通道升压型 DC/DC 转换器，专为从单节锂离子电池以恒定电流来驱动多达 16 个白光 LED 而设计 (每个转换器驱动 8 个串联的白光 LED)。LED 的串联连接提供了相等的 LED 电流，从而产生均匀的亮度。两个独立的转换器能够驱动不对称的 LED 串。

两个 LED 串的调光可通过各自的 CTRL 引脚进行独立控制。一个内部调光系统允许通过向各个 PWM 引脚馈送一个 PWM 信号来把调光范围扩展至高达 1000:1。LT3486 的工作频率可以利用一个外部电阻器设定在 200kHz 至 2.5MHz 的范围内。一个 200mV 的低反馈电压 (±3% 准确度) 最大限度地降低了电流设定电阻器中的功率损失，从而实现更佳的效率。其他的特点包括输出电压限制 (当 LED 断接时) 和过热保护功能。

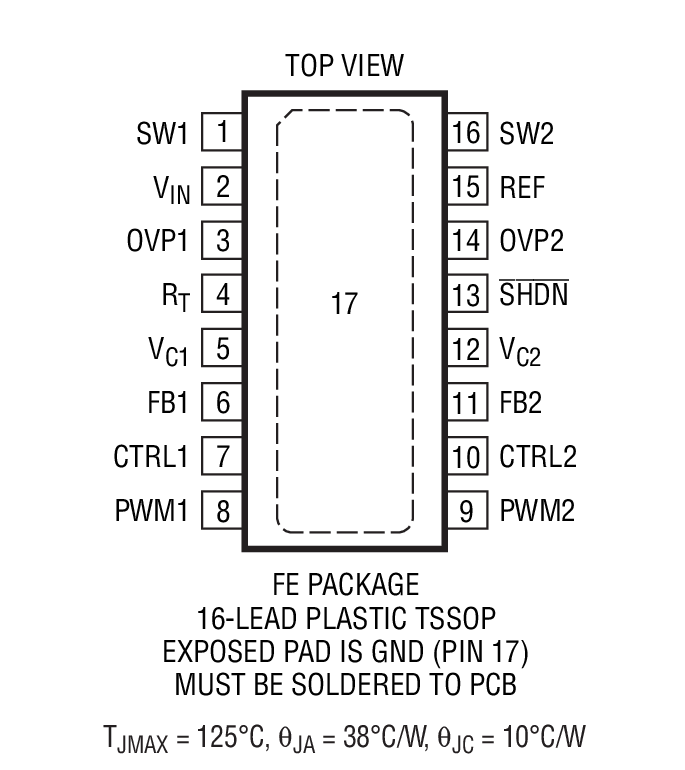

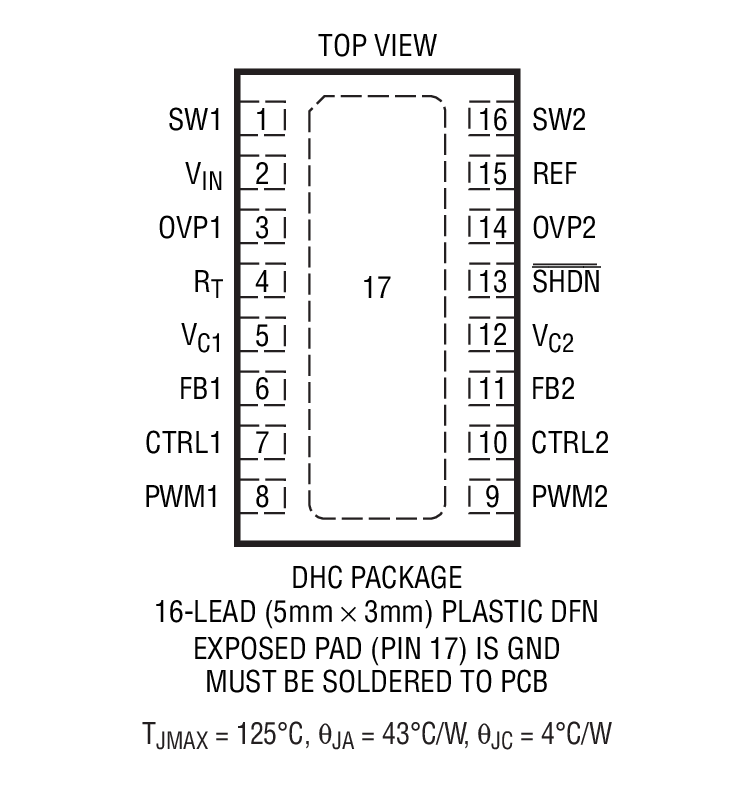

LT3486 采用节省空间的 16 引脚 DFN (5mm x 3mm x 0.75mm) 和 16 引脚耐热增强型 TSSOP 封装。
