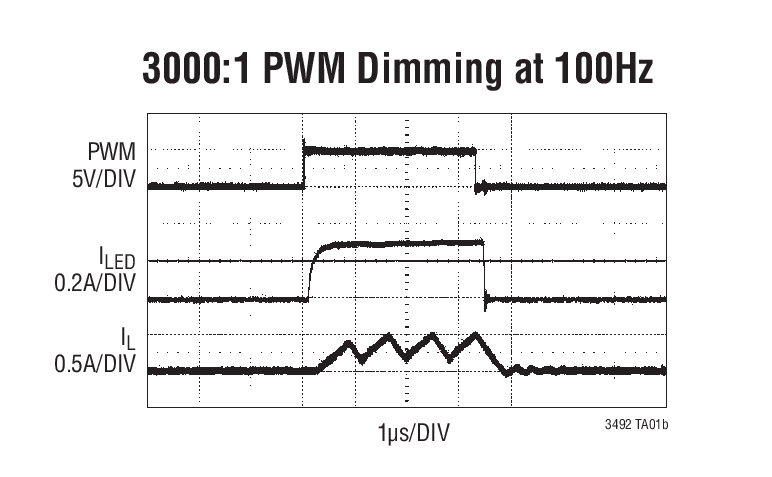

• True Color PWM^™ 调光可提供高达 3000:1 的调光比
• 用于 PMOS LED 断接的内置栅极驱动器
• 具 600mA、60V 内部开关的三个独立驱动器通道

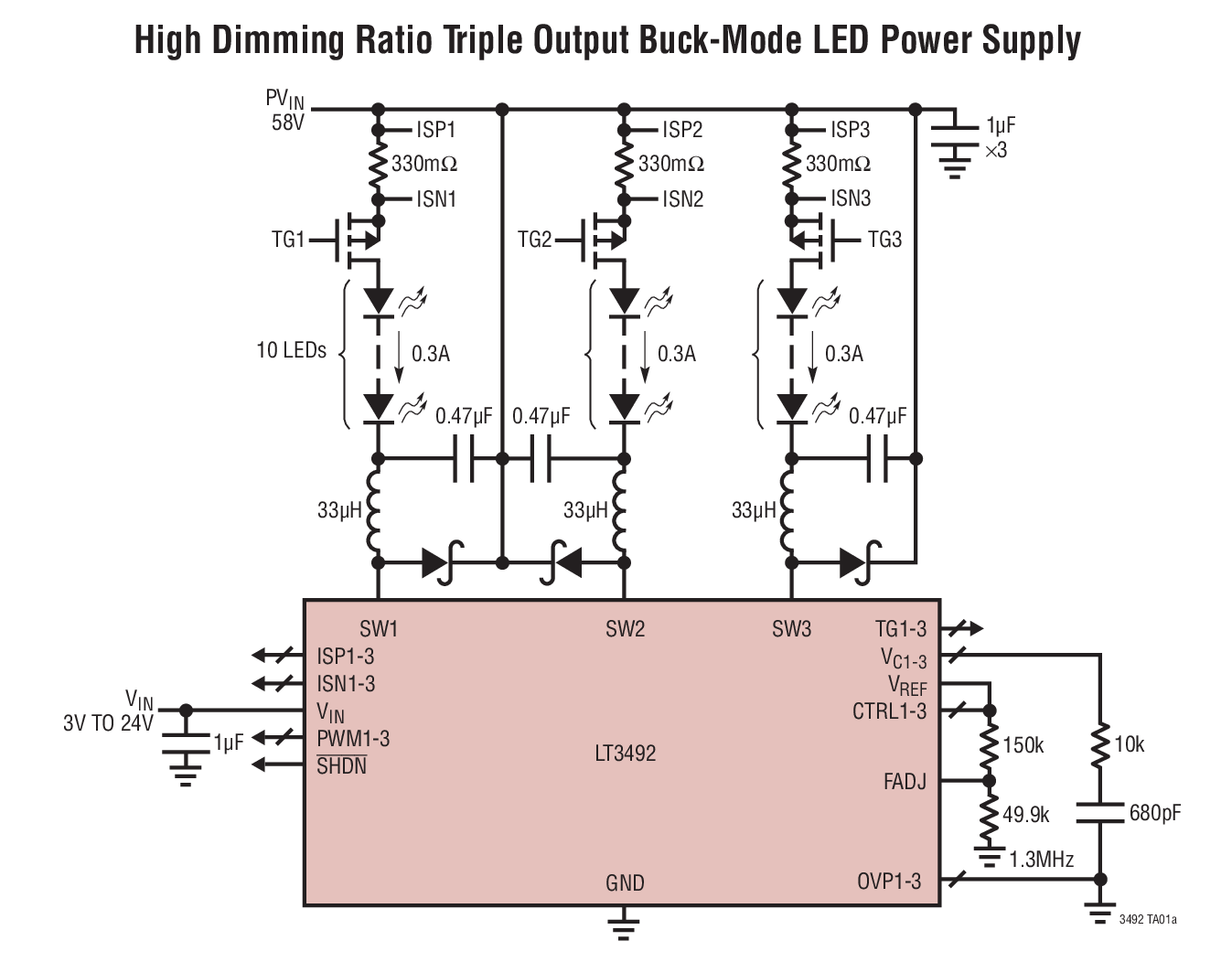

• 可工作于降压、升压、降压-升压模式
• CTRL 引脚可在 10mV 至 100mV 的范围内准确地设定 LED 电流检测门限
• 可调频率：330kHz 至 2.1MHz
• 开路 LED 保护
• 宽输入范围：

  • 工作电压范围为 3V 至 30V
  • 瞬变保护至 40V
• 表面贴装型组件

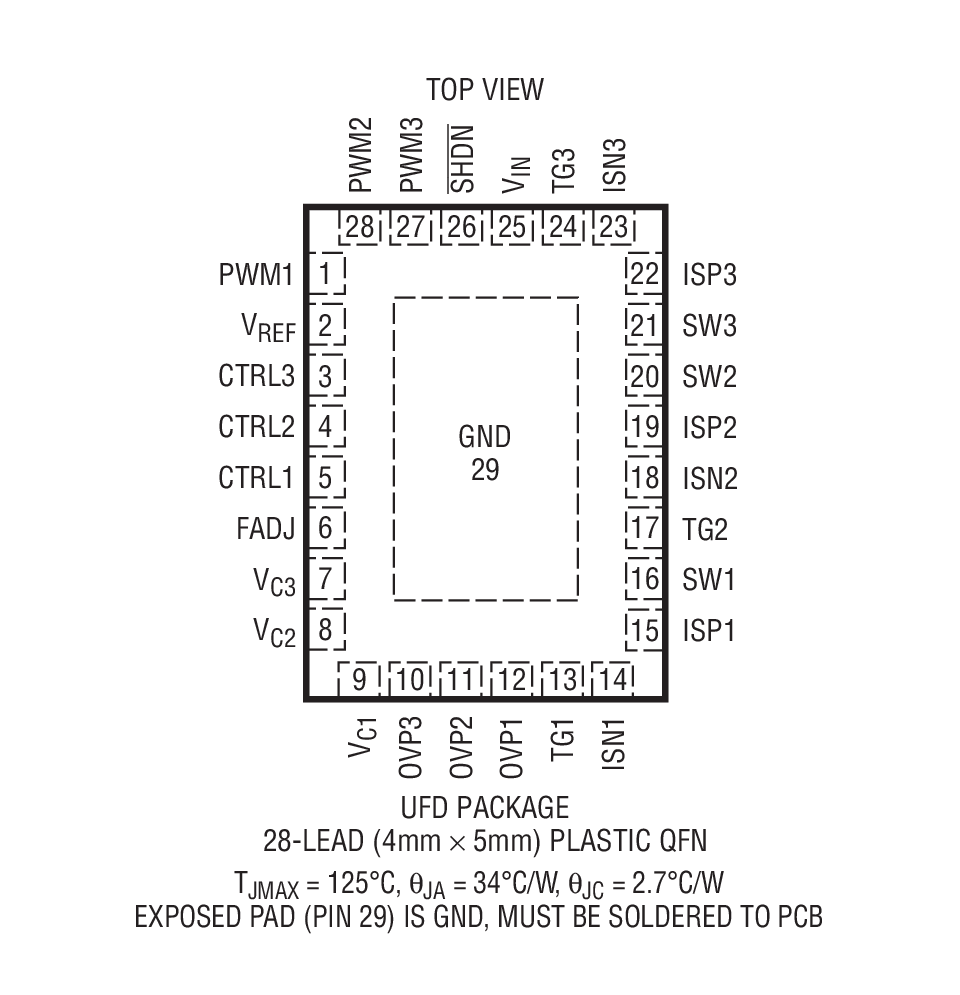

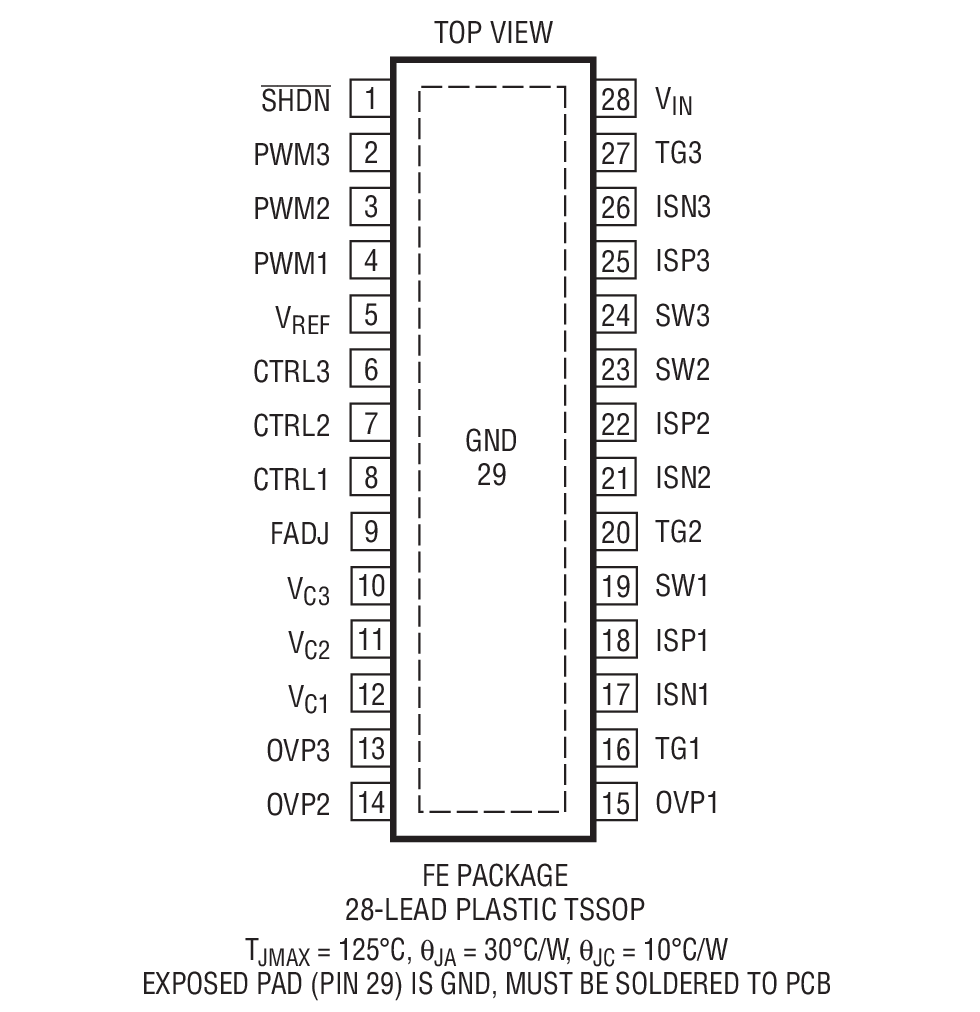

• 28 引脚 (4mm x 5mm) QFN 和 TSSOP 封装

产品详情和应用

LT^®3492 是专为用作一个恒定电流源而设计的三通道输出 DC/DC 转换器，是驱动 LED 的理想选择。LT3492 可工作于降压、升压或降压-升压模式。LT3492 采用一种恒定频率、电流模式架构，因而在一个很宽的电源和输出电压范围内实现稳定操作。一个频率调节引脚允许用户在 330kHz 至 2.1MHz 的范围内设置开关频率，以优化效率和外部组件尺寸。

外部 PWM 输入在每个通道上提供了 3000:1 的 LED 调光控制。三个通道均具有内置栅极驱动器，用于驱动一个外部 LED 断接 P 沟道 MOSFET，从而提供了高调光范围。LT3492 每个通道的输出电流范围利用一个外部检测电阻器来设置。

CTRL 引脚用于调节 LED 电流，以实现模拟调光或过热保护功能。
