特性

• 配置灵活
  • 集成列驱动器
• 24个行驱动器
  • 高达72mA的峰值输出电流
  • 重影消除功能
• 丰富的诊断功能
  • 短路或开路LED
  • 热警告/关断
• 高速菊花链式连接
• V_SYNC 同步输入（可编程高电平有效/低电平有效）
• 采用48引脚TQFN和TSSOP封装
• AEC-Q100 1级

产品详情和应用

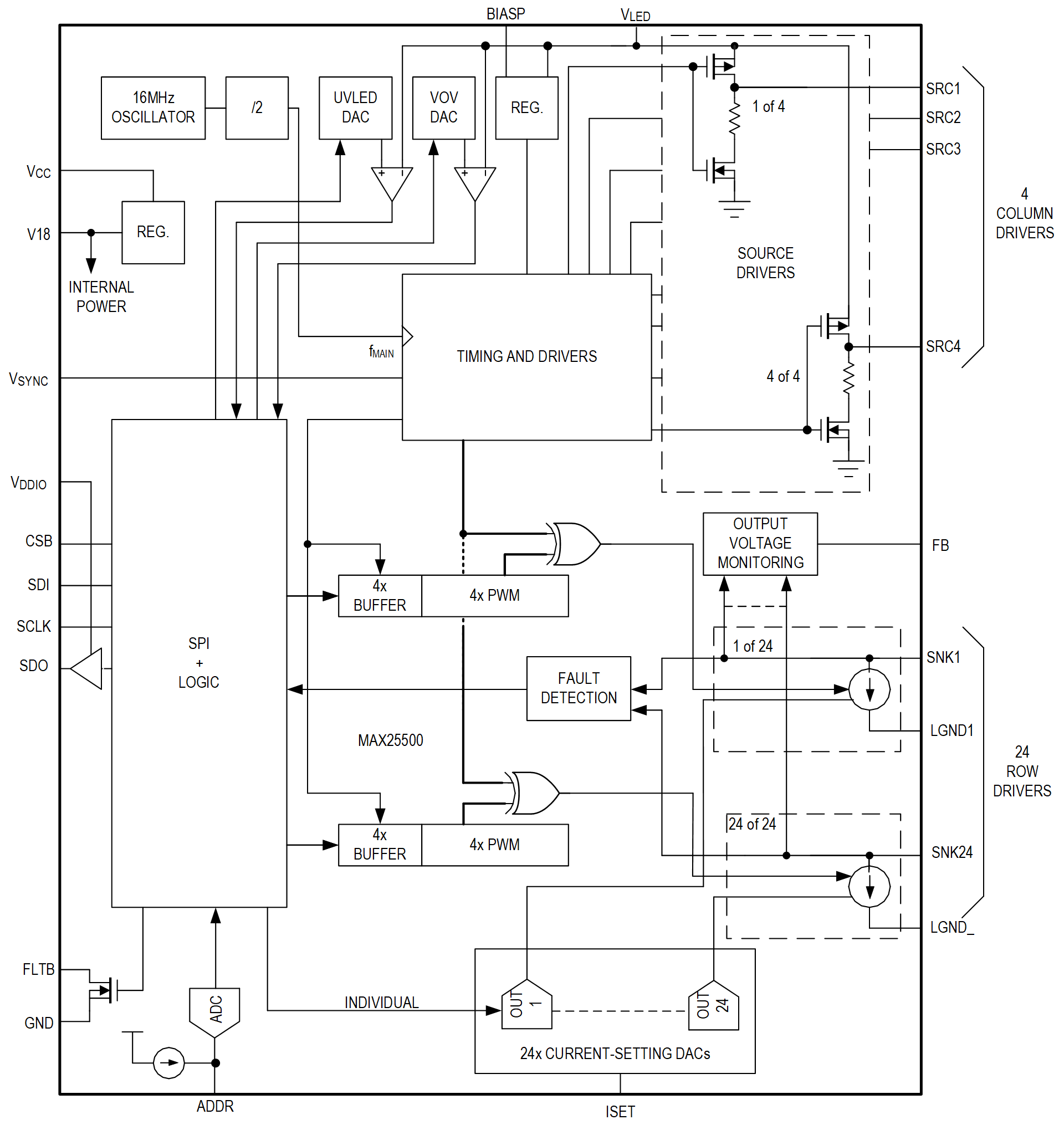

MAX25500是一款4 x 24通道模块化矩阵背光驱动器，用于局部调光汽车显示器。每个集成电流输出可提供高达72mA的发光二极管(LED)吸电流。源极驱动引脚在多路复用的基础上向矩阵的各列提供电流。器件通过外部3.3V或5V电源供电，而LED电流沉输出的工作电压高达14V。

该器件可使用串行外设接口(SPI)进行编程，非常灵活。可编程参数包括LED电流、单独的脉宽调制(PWM)设置、多路复用比等。

该器件具有高速SPI接口，可使用菊花链进行控制。

MAX25500采用TQFN和TSSOP封装，工作温度范围为-40°C至125°C。

应用

• 中央信息显示屏
• 仪表盘
• 室内照明
