特性

• 25Mb工业标准、4线串行接口
• 3V至5.5V逻辑电源
• 16个恒流、额定36V LED输出
• 每路输出最大55mA连续电流
• 通过一个电阻设置输出电流
• 各输出间电流匹配达3%
• 各IC之间电流匹配达6%
• 增强散热、24引脚封装
• -40°C至+125°C温度范围

产品详情和应用

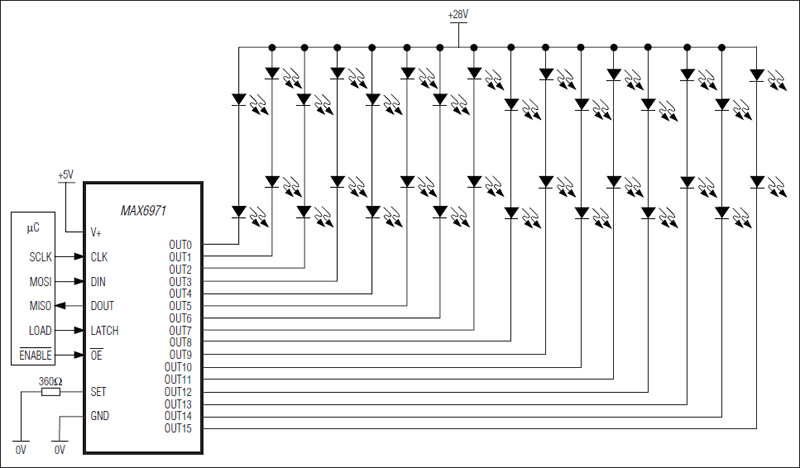

MAX6971串行接口LED驱动器可提供16个开漏、恒流吸收、额定36V LED驱动输出。MAX6971采用3V至5.5V电源供电。MAX6971和LED电源能以任意顺序上电。所有恒流输出均用一个外部电阻编程,每路最大55mA电流。MAX6971采用25Mb、工业标准、4线串行接口控制。

MAX6971采用工业标准移位寄存器加锁存器形式的串口。数据通过数据输入DIN和时钟输入CLK移入驱动器的16位移位寄存器。16个时钟周期后，输入数据出现在输出DOUT，此工作模式可实现多个MAX6971级联。锁存使能输入LE将移位寄存器的16位数据装入16位输出锁存器，以决定LED的开关状态。输出使能输入/OE控制所有16个输出开关状态，其快速响应特性适合作为控制LED亮度的PWM输入。

对于需要LED故障检测的应用，请参考MAX6983，该器件可自动检测开路LED。

对于需要看门狗定时器的安全应用，请参考MAX6983，该器件的故障防护功能在串行接口停止工作超过1s时，输出锁存器自动清零。

MAX6971系列移位寄存器加锁存器控制的LED驱动器共有12个型号，包括8端口和16端口两种类型，具有5.5V或36V额定LED输出，部分型号具有LED开路检测和看门狗功能。所有型号均由3V至5.5V电源供电，工作在-40°C至+125°C温度范围。

应用

• 建筑照明
• 游戏功能
• Marquee显示器
• 流程指示牌
• 交通灯
• 信息牌
