ADI亚德诺_LTC3201_产品介绍

ADI亚德诺 LTC3201 产品介绍

2026-03-09 0次

特性

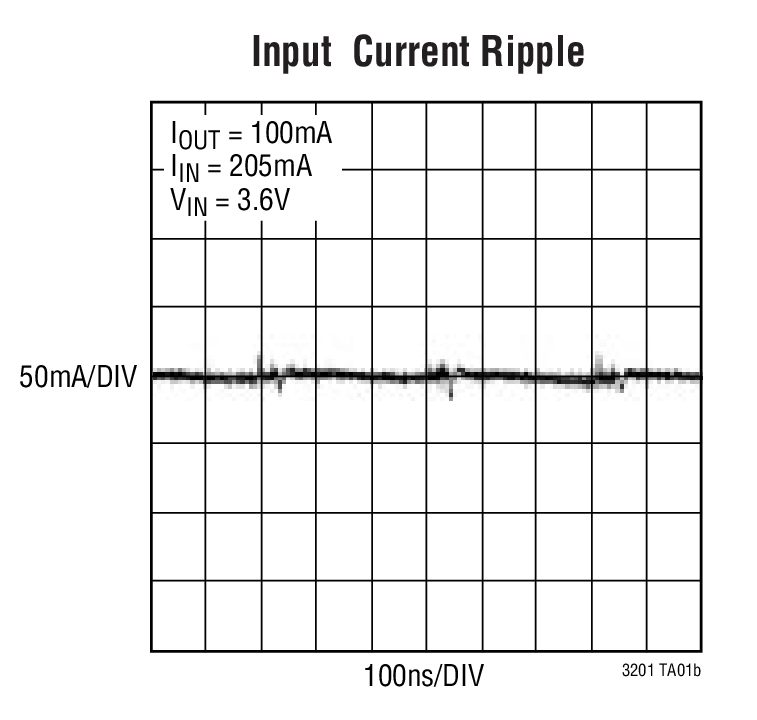

输入噪声滤波器最大限度降低了电源噪声
恒定频率操作
3 位 LED 电流控制
无电感器
低停机电流：I_IN < 1µA
输出电流：100mA
V_IN 范围：2.7V 至 4.5V
1.8MHz 开关频率
软起动限制了接通时的浪涌电流
短路和过热保护

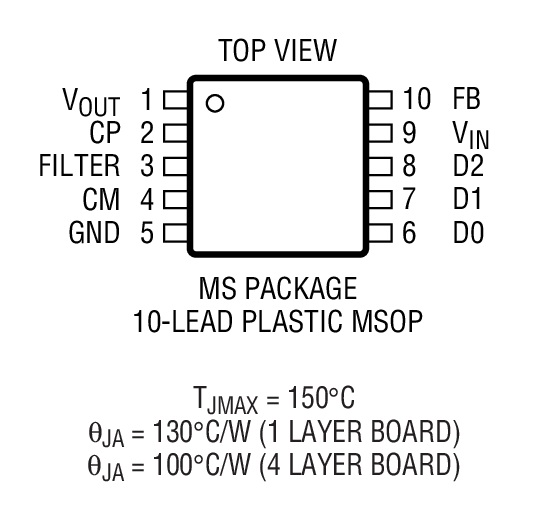

采用 10 引脚 MSOP 封装

产品详情和应用

LTC^®3201 是一款超低噪声、恒定频率、充电泵 DC/DC 转换器，专为给白光 LED 供电而特别设计。该器件产生一个能够提供 100mA 输出电流的低噪声升压电源。对 LED 电流进行调节以实现准确和稳定的背面照明。一个 3 位 DAC 负责提供用于亮度控制的输出电流调节。

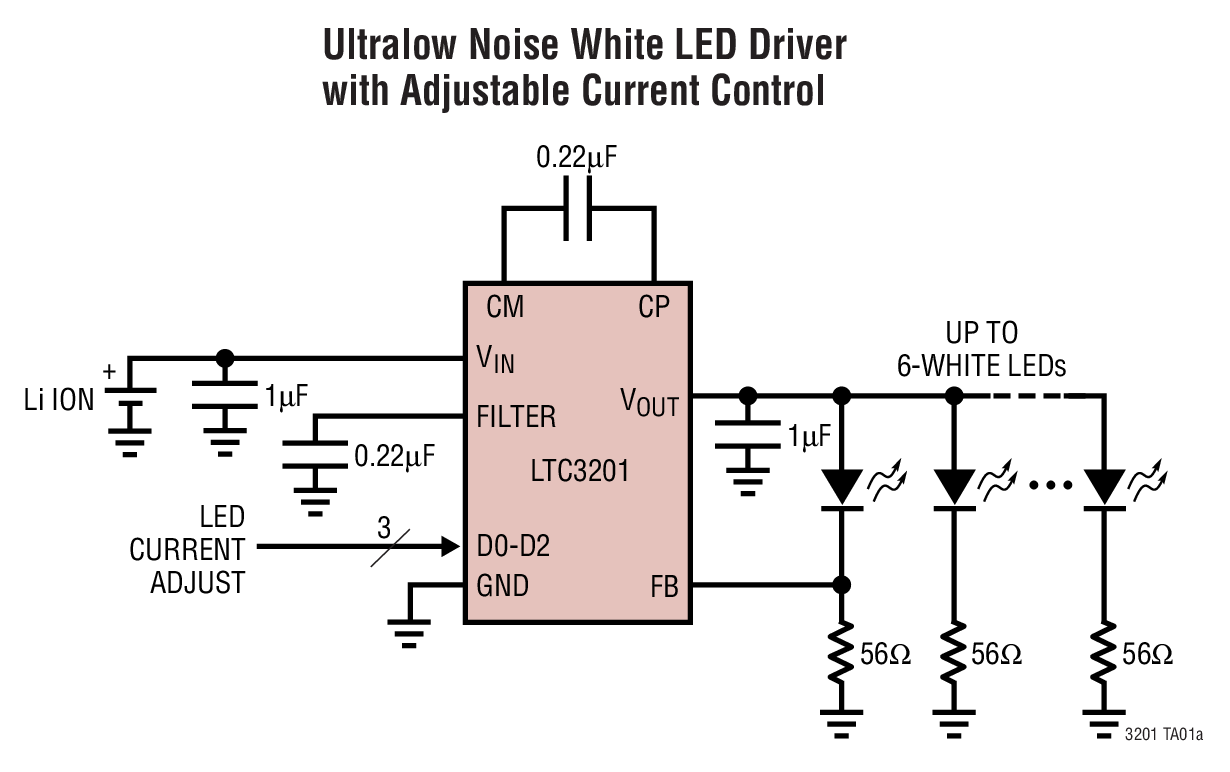

低外部组件数 (一个小的跨接电容器和三个小的旁路电容器) 以及小巧的 MSOP-10 封装尺寸使 LTC3201 成为空间受限应用的理想选择。一个输入噪声滤波器可进一步降低输入噪声，从而实现至电池的直接连接。高开关频率允许使用小的外部电容器。

LTC3201 具有过热保护功能，并能安然经受至 GND 的无限期输出短路。另外，内部软启动电路还可防止在启动期间产生过大的浪涌电流。一种低电流停机功能可使负载与 V_IN 断接，并把静态电流减低至 <1µA。

Applications

白光 LED 背面照明
可编程升压电流源
