ADI亚德诺 LT3746 产品介绍

2026-03-09 0次

特性

6V 至 55V 电源输入电压范围
32 个独立的 LED 输出高达 30mA/13V
6 位点校正电流调节
12 位灰度等级 PWM 调光
0.5μs 最小 LED 导通时间
用于实现高效率的自动调整 LED 总线电压
可级联的 30MHz 串行数据接口
完备的诊断及保护功能：个别的 LED 开路 / 短路和过热故障

产品详情和应用

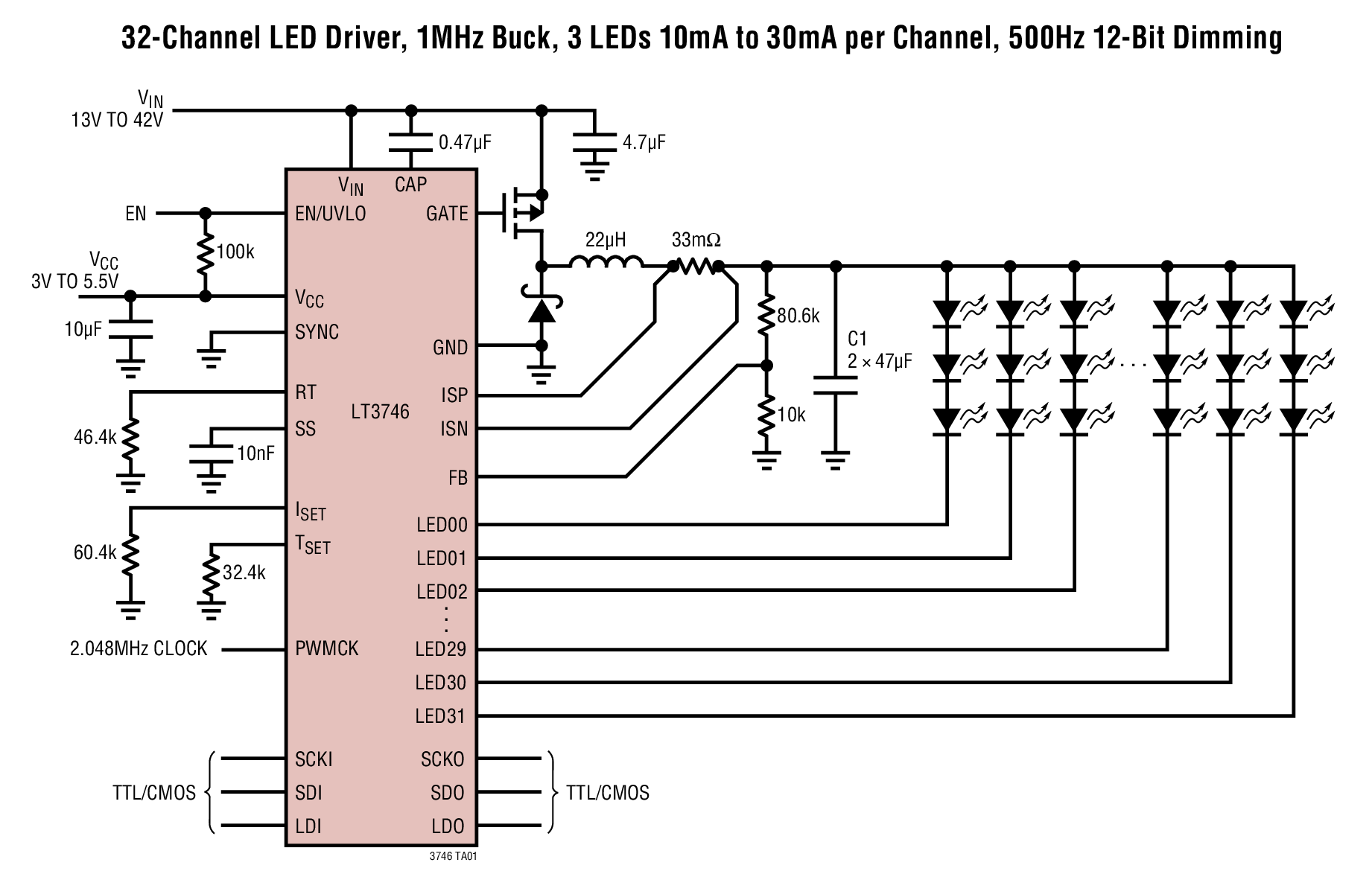

LT^®3746 集成了一个 32 通道 LED 驱动器及一个 55V 降压型控制器。LED 驱动器每个通道可点亮高达 30mA/13V 的串联 LED，而降压型控制器则产生了一个自适应的总线电压，用于给并联的 LED 串供电。每个通道具有单独的 6 位点校正电流调节和 12 位灰度等级 PWM 调光能力。点校正及灰度等级均可通过 TTL / CMOS 逻辑电路中的一个串行数据接口获得。

LT3746 可提供针对 LED 开路 / 短路及过热故障的全面诊断和保护功能。故障状态通过串行数据接口回送。30MHz 全缓冲、转换速率平衡、可级联的串行数据接口使得该芯片极其适合于大屏幕 LCD 的动态背面照明以及单彩色、多彩色和全彩色 LED 显示器。

Applications

大屏幕 LED 显示器的背面照明
单彩色、多彩色和全彩色 LED 显示器
LED 广告牌和布告板
