特性

• 兼容于高速、26MHz、SPI、QSPI、MICROWIRE串行接口
• 工作电压+2.7V至+5.5V
• 独立的LED段控制
• 各驱动器间可相互保持同步的段闪烁控制
• 16进制译码/非译码位选择
• 数字亮度控制
• 上电时所有显示器关闭
• 驱动共阴极LED数码管
• 复用时钟同步于外部时钟
• 摆率受限的段驱动器可降低EMI
• 75µA低功耗关断模式(数字保持)
• 小尺寸、16引脚QSOP封装

产品详情和应用

MAX6950/MAX6951是紧凑的共阴极显示驱动器，可通过SPI™、QSPI™、MICROWIRE™兼容的串行接口将微处理器连接至独立的7段LED数码管、条形图或离散的LED。电源电压可低至2.7V。

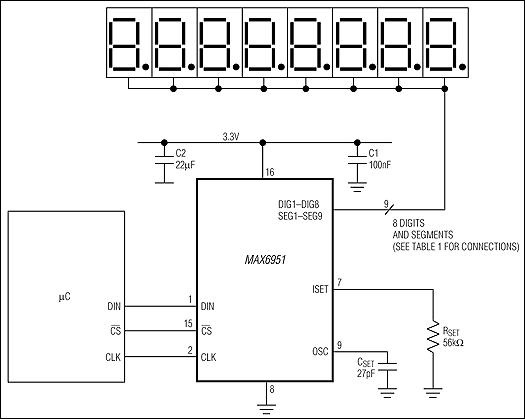

MAX6950可驱动5位7段数码管或40个离散的LED。MAX6951可驱动8位7段数码管或64个离散的LED。

内置16进制字符译码器(0-9，A-F)、复用扫描电路、段和数码驱动器以及用于存储每一位数字的静态RAM。用户可以为每一位数字选择16进制译码或非译码模式，可驱动任何7段数码、条形图或离散LED的组合。LED段电流由内部数字亮度控制电路设定。段驱动器摆率受限可有效降低EMI。

每位数字不需要重写整个显示器即可单独寻址和刷新。这些器件具有低功耗关断模式、数字亮度控制电路、扫描限制寄存器(允许用户选择1至8位显示数字)、各驱动器可相互保持同步的段闪烁控制以及强制所有LED打开的测试模式。

应用

• 条形图与矩阵显示器
• 工业控制器与仪表
• 医疗装置
• 面板表
• 专业音频装置
• 机顶盒
• 白色家电
