特性

• 低噪声充电泵利用自动模式切换提供高效率
• 多模式运作：1x、1.5x、2x
• 单独的全标度电流设定电阻器
• 高达 500mA 的总输出电流
• 用于主 (MAIN) 和照相 (CAM) LED 的单线式 EN (使能)/亮度控制 (8 个亮度等级)
• 用于主显示屏的 64:1 亮度控制范围
• 四个 25mA 低压降主 LED 输出
• 一个 400mA 低压降相机 LED 输出
• 低噪声恒定频率操作
• 低停机电流：3µA
• 内部软起动功能限制启动和模式切换期间的浪涌电流
• 开路/短路 LED 保护
• 无电感器

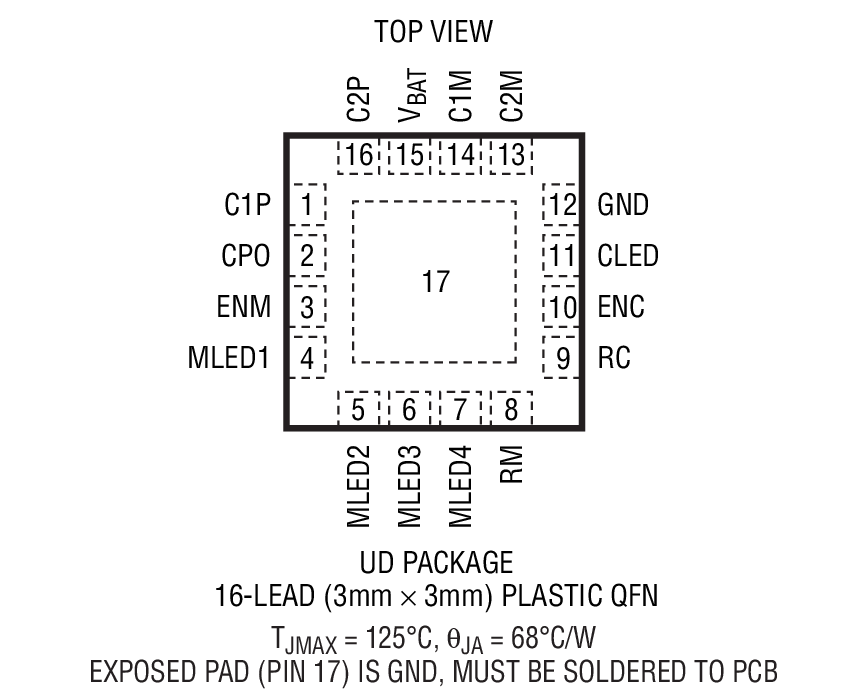

• 3mm x 3mm 16 引脚塑料 QFN 封装

产品详情和应用

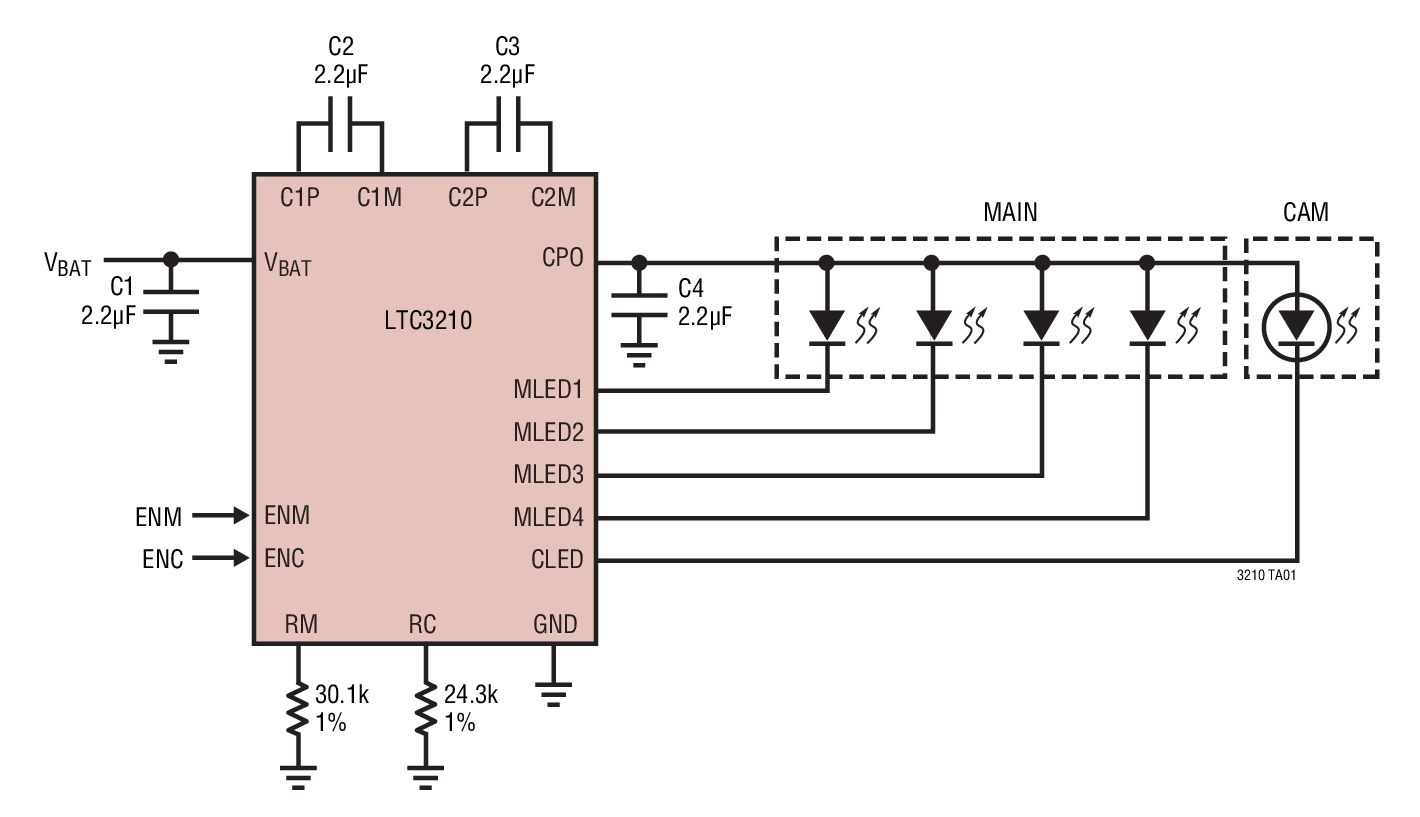

LTC^®3210 是一款低噪声充电泵 DC/DC 转换器，专为驱动 4 个主 LED 和一个用于相机照明的高电流 CAM LED 而设计。LTC3210 仅需 4 个小的陶瓷电容器和两个电流设定电阻器便可构成一个完整的 LED 电源和电流控制器。

内部软起动电路可防止在启动和模式变更期间产生过大的浪涌电流。高开关频率允许采用小的外部电容器。独立的主和相机全标度电流设定值由两个外部电阻器来设置。停机模式和电流输出电平通过两个逻辑输入来选择。

流过 LED 的全标度电流利用外部电阻器来设置。对 ENM 和 ENC 引脚电平进行变换，以通过内部计数器和 DAC 来调节 LED 电流。当 ENM 和 ENC 引脚均为低电平并持续 150µs (典型值) 时，该器件将被关断。

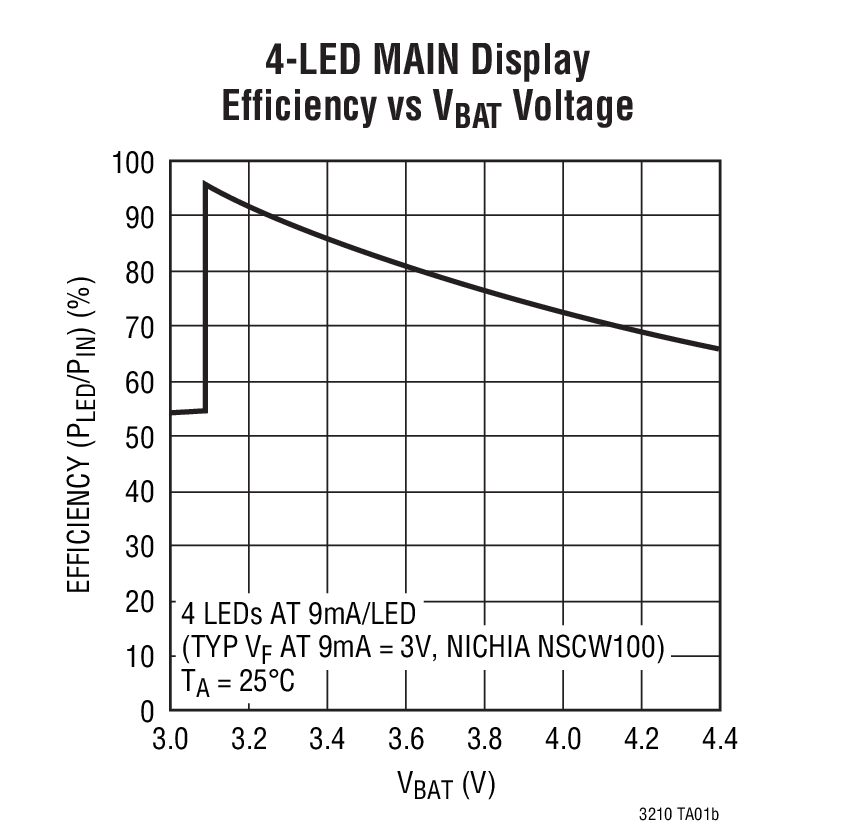

充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电，并当任何被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。LTC3210 采用 3mm x 3mm 16 引脚 QFN 封装。

• 用于蜂窝电话 / DSC / PDA 的多 LED 照明灯电源
