特性

• 25Mb工业标准、4线、5V串行接口
• 3V至5.5V逻辑电源
• 8个恒流，额定5.5V LED输出
• 每输出最大55mA连续电流
• 通过一个电阻设置输出电流
• 各输出间3%的电流匹配
• 各IC间6%的电流匹配
• 如果接口失效，看门狗关闭输出
• 报告LED开路故障
• -40°C至+125°C温度范围

产品详情和应用

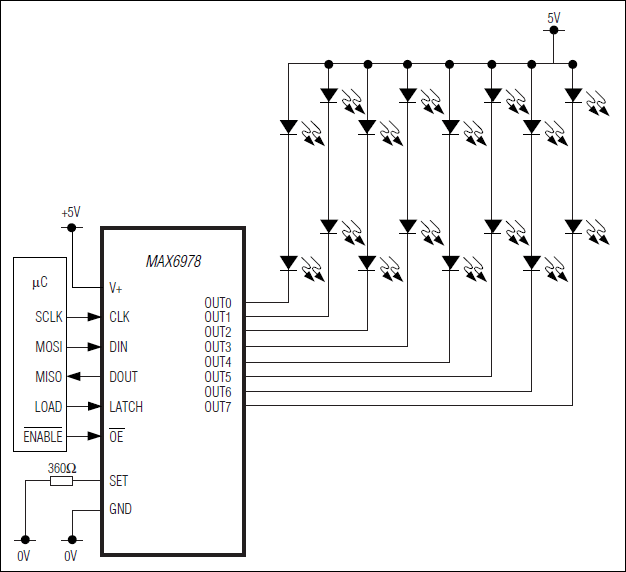

MAX6978串行接口LED驱动器提供8个开漏、恒流吸收、额定5.5V LED驱动器输出。MAX6978采用3V至5.5V电源供电。MAX6978和LED电源能以任意顺序上电。所有恒流输出均由一个外部电阻设置，每路最大55mA。MAX6978采用25Mb，工业标准4线串口进行控制。

MAX6978含LED开路自动检测电路。故障状态在LE置高时装入串口移位寄存器，在下一个数据移入时，由DOUT移出。

MAX6978的失效保护功能适用于安全应用，如果串口失效，它将关闭输出。如果串口停止工作超过1s，输出锁存器自动清除。将所有连在输出上的LED关断。移位寄存器数据不受影响。输出锁存器在数据更新前，保持输出关断。如果只是暂时传输中断，可自动恢复。使用MAX6978的看门狗功能无需对软件做任何修改。

MAX6978采用工业标准的移位寄存器加锁存器形式的串口。数据通过数据输入DIN和时钟输入CLK移入驱动器的8位移位寄存器。8个时钟周期后，输入数据出现在输出DOUT上，此工作模式可实现多个MAX6978级联。锁存使能输入LE将移位寄存器的8位数据装入8位输出锁存器，以决定LED的开关。输出使能输入/OE控制所有8个输出的开关，其快速响应特性适合作为控制LED亮度的PWM输入。

MAX6978系列移位寄存器加锁存器形式的LED驱动器共有12个型号。该系列包括8端口和16端口两种类型，具有5.5V或36V 额定LED输出，部分型号具有LED开路检测和看门狗功能。所有型号均由3V至5.5V电源供电，工作在-40°C至+125°C的温度范围。

应用

• 建筑照明
• 游戏功能
• Marquee显示器
• 流程指示牌
• 交通灯
• 信息牌
