特性

• 双通道 100mV 轨至轨电流检测放大器
• 宽输入电压范围：2.5V 至 25V
• 3A、42V 内部开关

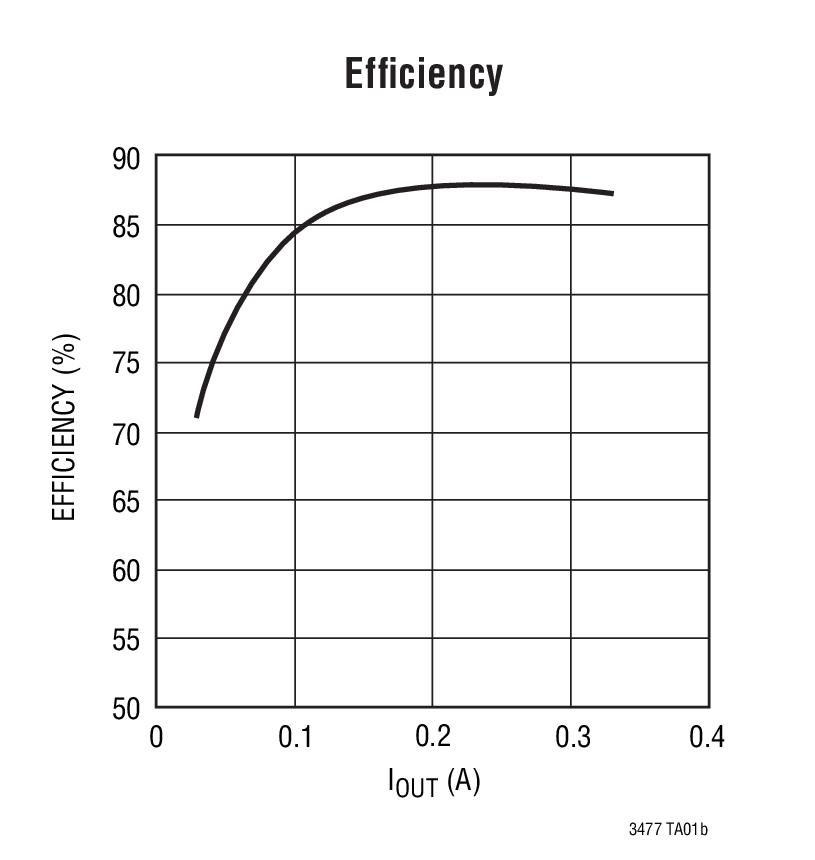

• 高效功率转换：达 93%
• 能够以降压、降压-升压或升压模式来驱动 LED
• 利用外部电阻器来设定频率：200kHz 至 3.5MHz
• 可编程软起动
• 低 V_CESAT 开关：0.3V/2.5A
• 可提供正和负输出电压 (升压、负输出、SEPIC、反激)

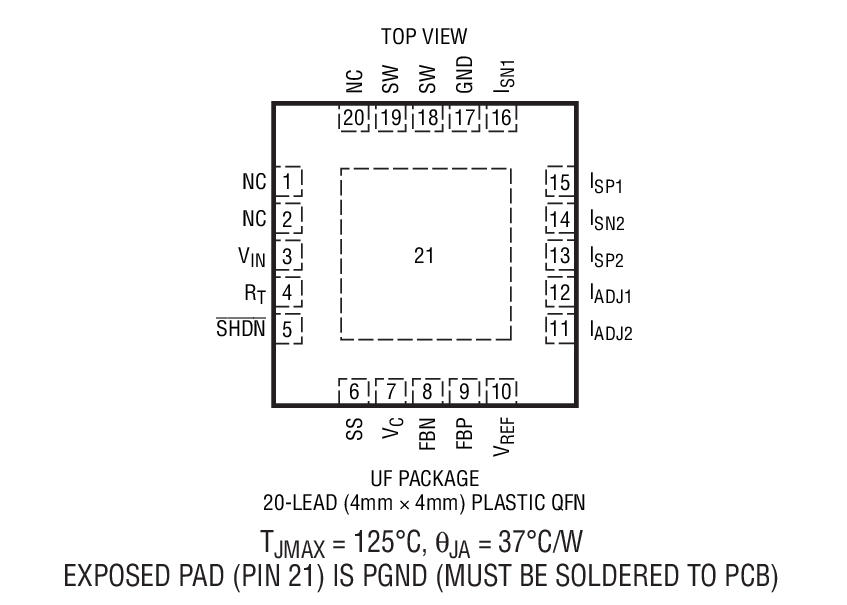

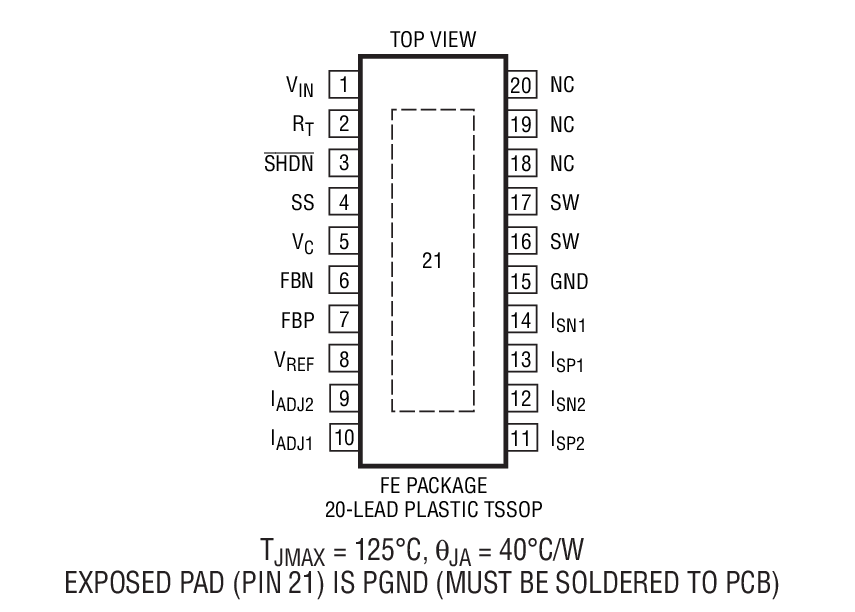

• 采用耐热增强型 20 引脚 (4mm x 4mm) QFN 和 20 引脚 TSSOP 封装



产品详情和应用

LT^®3477 是一款具有双通道轨至轨电流检测放大器和一个内部 3A、42V 开关的电流模式、3A DC/DC 升压型转换器。它集成了一个传统的电压反馈环路和两个独特的电流反馈环路，旨在起一个恒定电流、恒定电压源的作用。两个电流检测电压均被设定为 100mV，并可采用 I_ADJ1 和 I_ADJ2 引脚进行独立调节。可在典型应用中实现高达 93% 的效率。LT3477 具有一种可编程软起动功能，用于限制启动期间的电感器电流。误差放大器的两个输入均可从外部获得，从而提供了正和负输出电压 (升压、负输出、SEPIC、反激)。利用一个外部电阻器可将开关频率设置在 200kHz 至 3.5MHz 的范围内。

LT3477 采用耐热增强型 20 引脚 (4mm x 4mm) QFN 和 20 引脚 TSSOP 封装，从而为恒定电压和恒定电流应用提供了一个完整的解决方案。

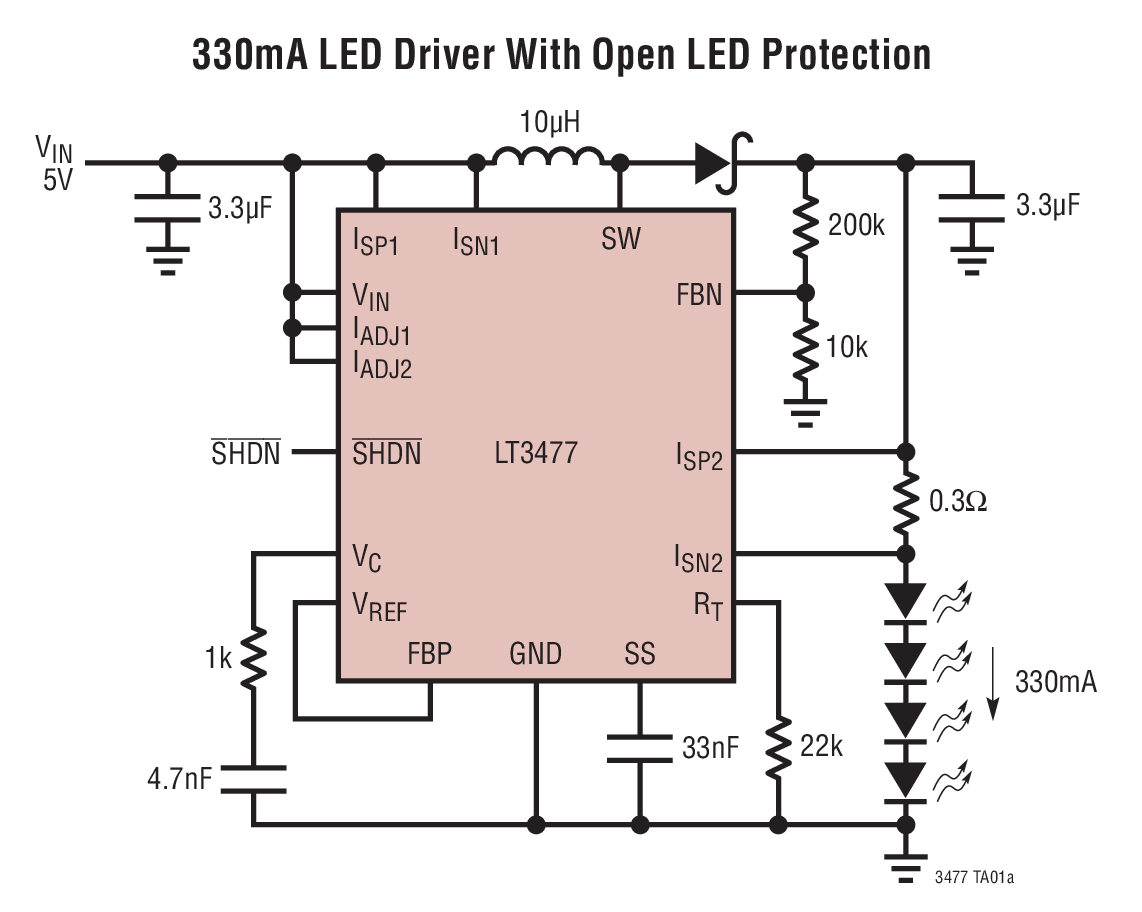

• 高功率 LED 驱动器
• DSL 调制解调器
• 分布式电源
• 采用输入 / 输出电流限制的升压、SEPIC、负输出、反激式转换器
• 恒定电压、恒定电流源
