• 输入电压范围：4.5V 至 55V
• 高达 50mA 的 LED 电流
• 80mA、55V 开关
• 内部肖特基二极管
• 停机模式中的电源电流为 15μA
• 工作时的电源电流为 500μA (未执行开关操作)
• 开关频率：850kHz
• 具 ±5% 准确度的 200mV 反馈电压
• CTRL 输入负责执行调光和停机

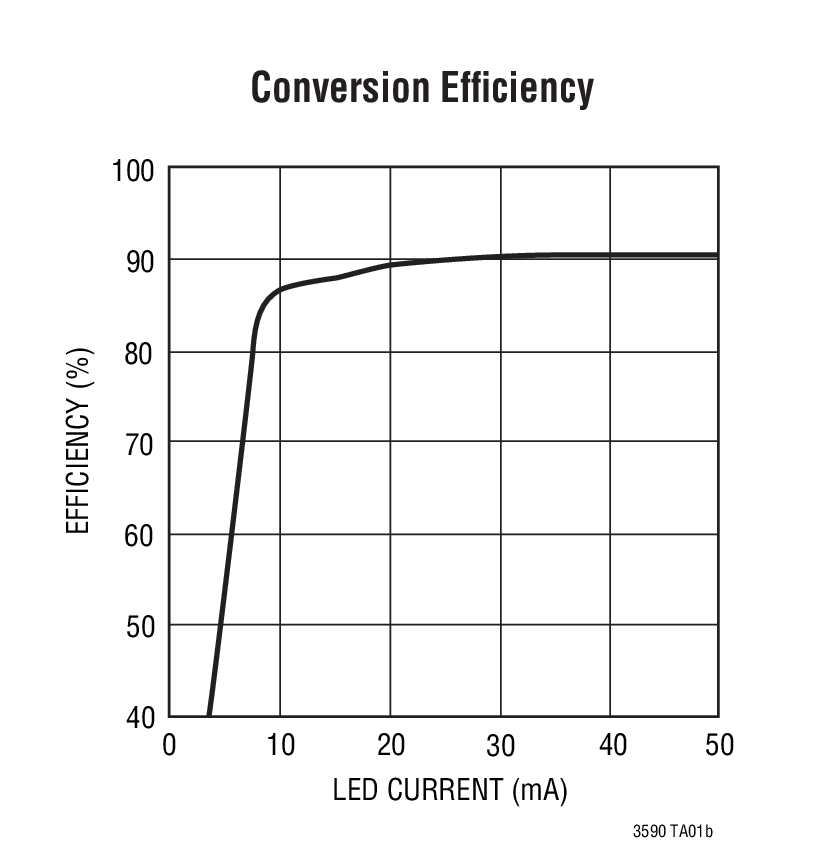

• 效率达 91% (10个LED，50mA)
• 仅需 1μF 输出电容器

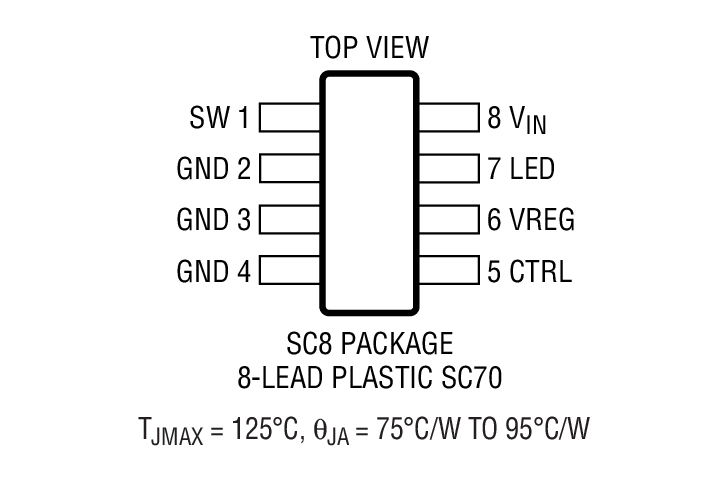

• 8 引脚 SC70 封装

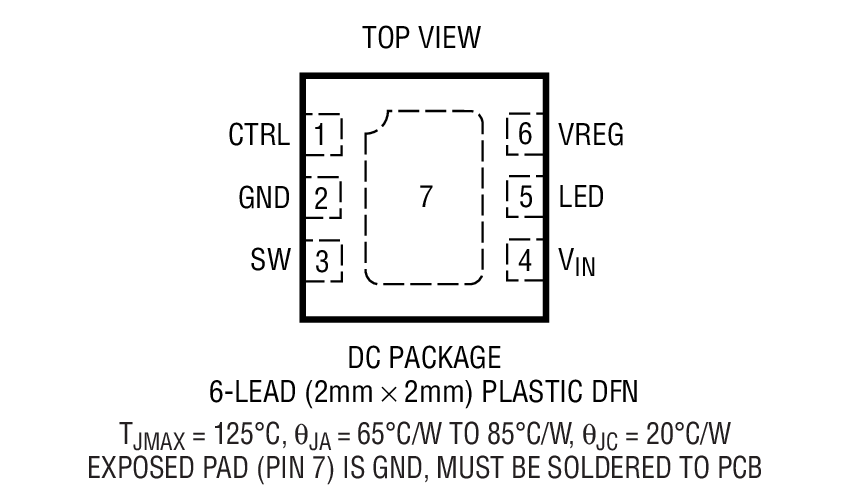

• 6 引脚 2mm x 2mm DFN 封装

产品详情和应用

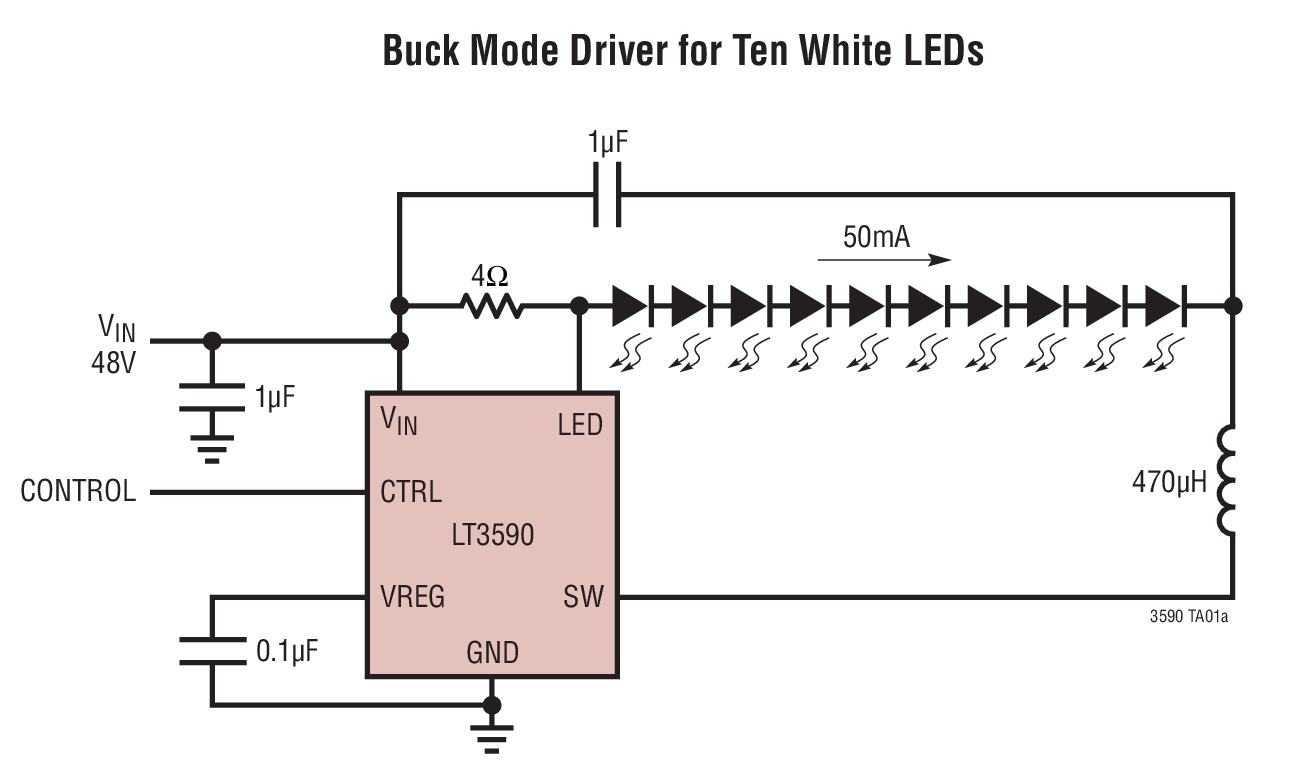

LT^®3590 是一款固定频率降压模式转换器，专为从一个 48V DC 电源来驱动多达 10 个串联 LED 而设计。LED 的串联连接提供了相等的 LED 电流 (高达 50mA)，从而产生了均匀的亮度，并免除了增设镇流电阻器的需要。一种固定频率、电流模式架构在一个很宽的输入电压和输出电压范围内实现了稳定的操作。

850kHz 的高开关频率允许使用纤巧、扁平的电感器和电容器。单个引脚负责执行停机和准确的 LED 调光控制。电源开关、肖特基二极管和控制电路均内置于一个节省空间的SC70 封装或 2mm x 2mm DFN 封装之内，旨在实现小巧的转换器占板面积和较低的器件成本。
