特性

• 高可靠性，能够承受EMC和汽车电池瞬态
  • 4.5V至42V较宽输入电压工作范围为HB LED供电，支持汽车和显示屏背光应用中的中/大尺寸LCD屏幕。
  • 承受高达52V的汽车抛负载应用
  • 集成扩频功能
• 扩频模式有效降低开关频率本身及其谐波发射
  • EMI抑制特性包括扩频调制(开关频率的±6%，由RT和SGND之间连接的电阻设定)
• LED灯串相移调光
  • 降低输入和输出纹波/听觉噪声
• 宽对比度范围，支持高质量TFT和抬头显示
  • 10,000:1 @ 200Hz PWM调光比
• 温度和故障条件方面具有高可靠性
  • LED开路/短路检测
  • 过热保护
  • 通过使能引脚的低关断电流(< 15μA)
  • 热增强24引脚TSSOP封装
  • -40°C至+125°C工作温度范围，符合AEC-Q100标准

产品详情和应用

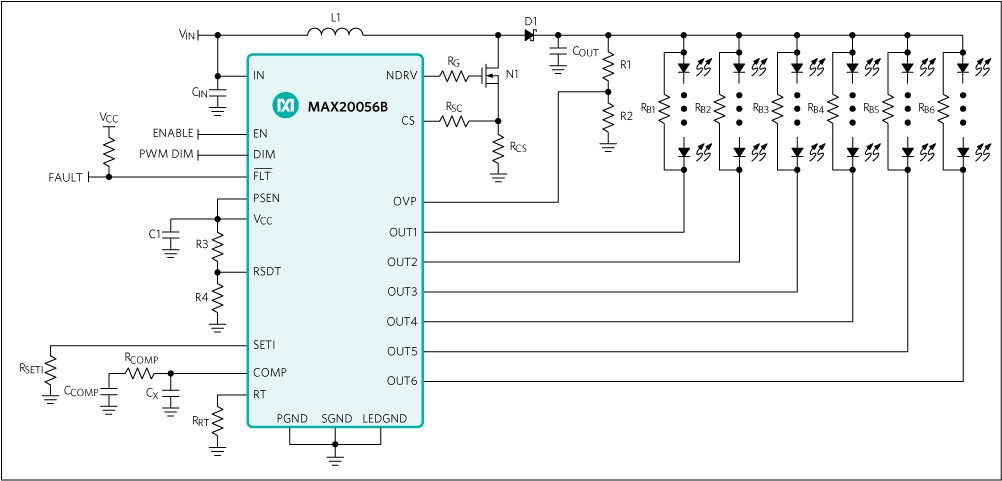

MAX20056B为6通道LED驱动器，集成DC-DC开关式升压/SEPIC控制器和6个120mA sink电流源。电流模式开关DC-DC控制器提供HB LED灯串所需的电压。

内部电流模式开关DC-DC控制器支持升压、SEPIC或耦合电感升/降压电路，工作在400kHz至2.2MHz可编程频率范围。电流模式控制提供快速响应，可简化环路补偿。自适应输出电压调节方法最大程度降低LED电流驱动通路的功耗。

外部电阻可将各个通道电流设置为20mA至120mA范围内的相同值。器件具有逻辑控制的脉宽调制(PWM)调光，最小脉宽可低至500ns，可选择相移LED或标准调光控制。使能相移时，每个灯串在不同的时间打开，有效降低输入和输出纹波以及听觉噪声；禁止相移时，每个电流驱动同时打开，允许并联电流驱动， 可实现高于120mA每灯串的电流。

应用

• 汽车中心显示器
• 汽车仪表盘
• 汽车抬头显示
• 汽车导航系统
