ADI亚德诺 LT8391 产品介绍

2026-03-09 0次

特性

四开关单电感器架构允许 V_IN 高于、低于或等于 V_OUT

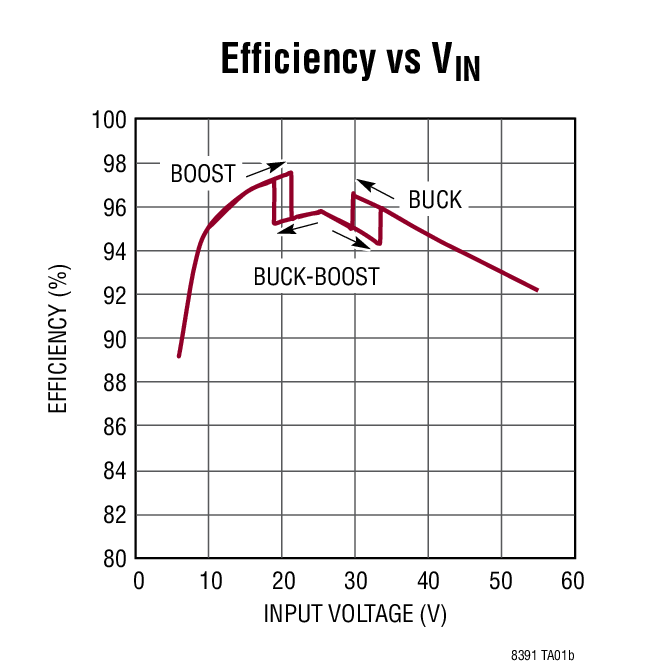

同步开关：效率高达 98%
专有的峰值降压峰值升压电流模式
宽 V_IN 范围：4V 至 60V
宽 V_OUT 范围：0V 至 60V (51V LED)
±3% LED 电流准确度
2000:1 外部和 128:1 内部 PWM 调光
高压侧 PMOS PWM 开关驱动器

集成型自举二极管
在降压或升压中没有上管 MOSFET 刷新噪声
可调和可同步频率范围：150kHz 至 650kHz
无闪烁扩展频谱用于实现低 EMI
具故障报告功能的开路和短路 LED 保护

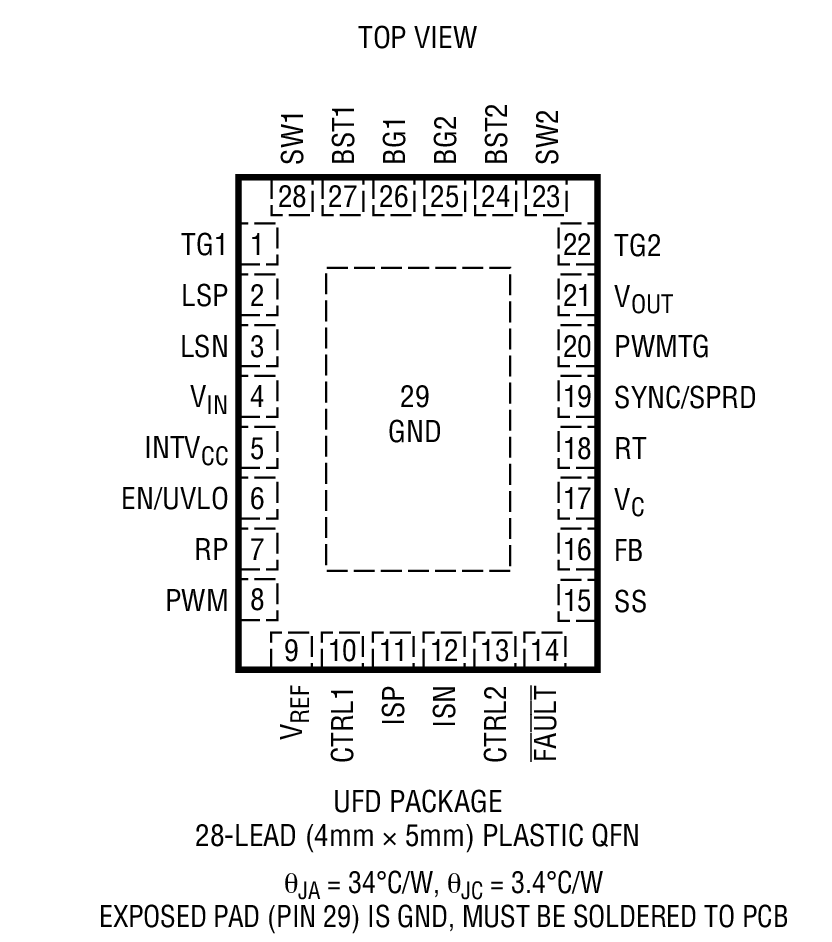

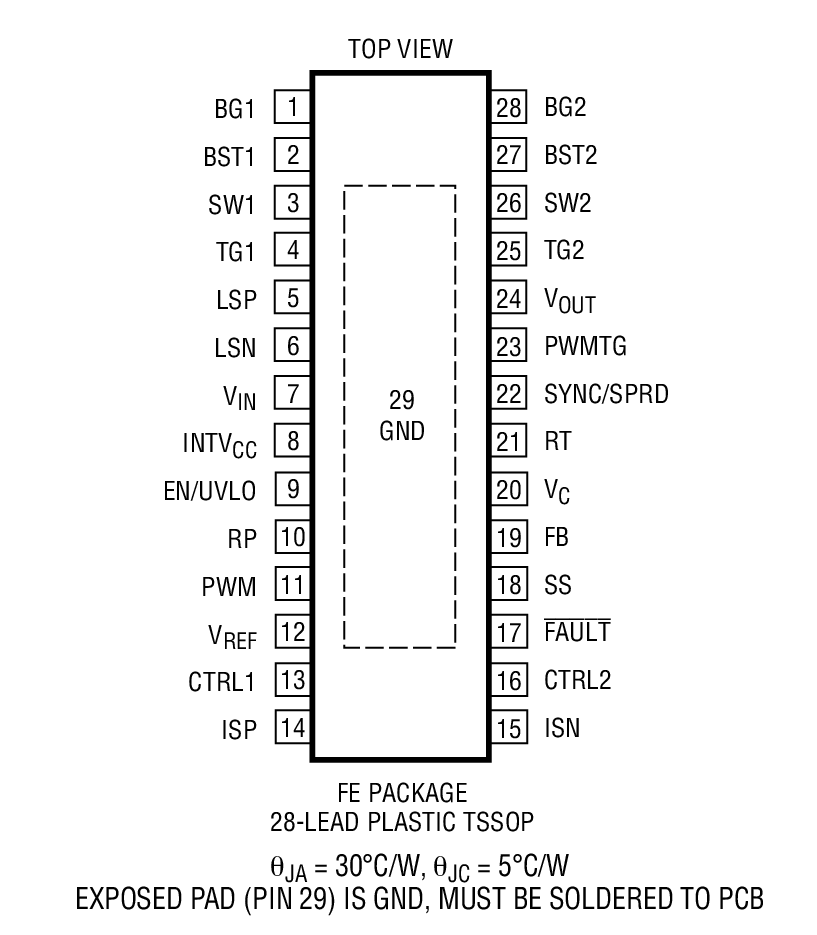

采用具裸露衬垫的 28 引脚 TSSOP 封装和 28 引脚 QFN 封装 (4mm x 5mm)
通过AEC-Q100汽车应用认证

产品详情和应用

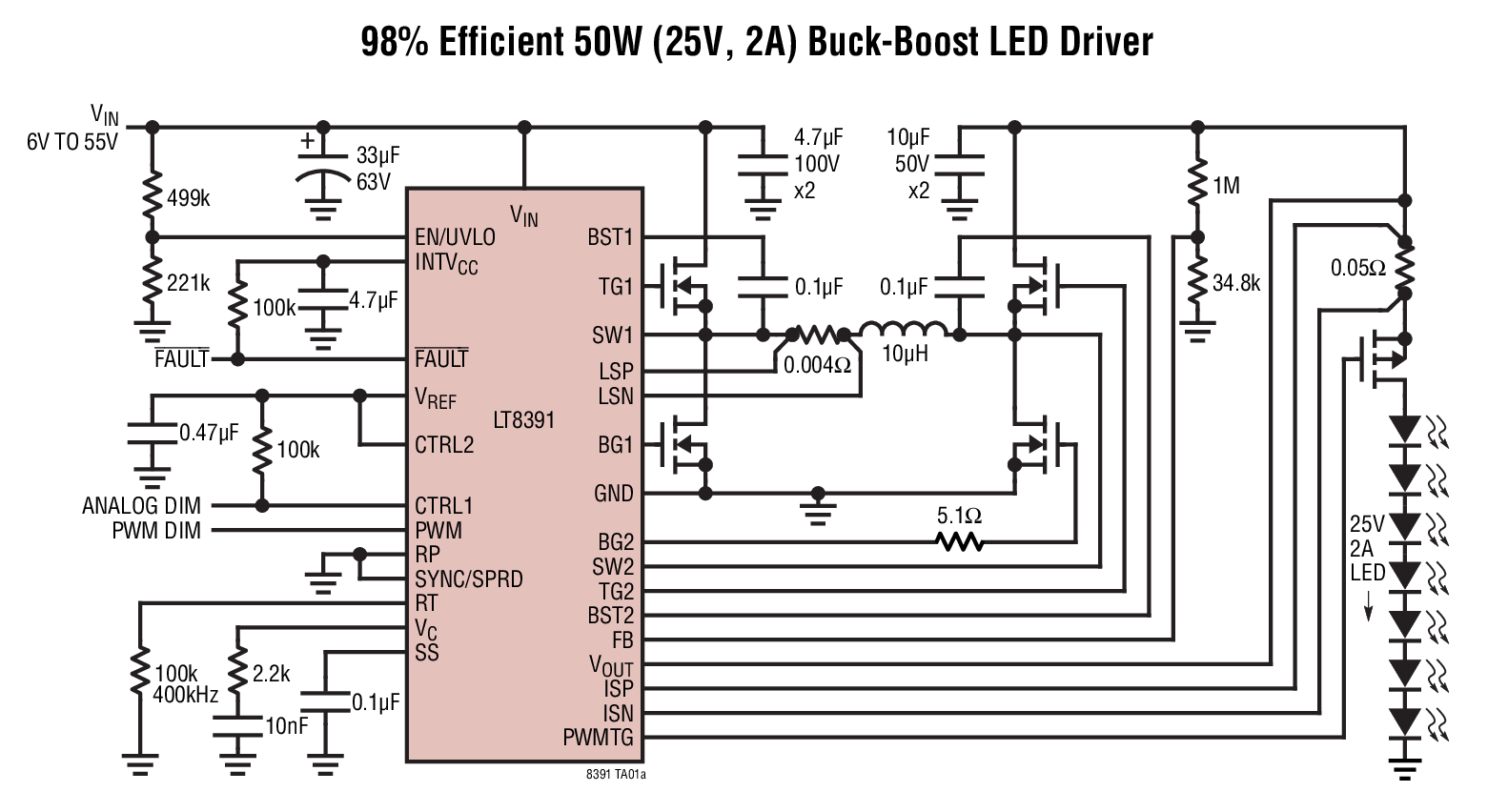

LT8391是一款同步4开关降压-升压LED控制器，可根据高于、低于或等于输出电压的输入电压调节LED电流。专有的峰值-降压/峰值-升压电流模式控制方案支持可调节和可同步的150kHz至650kHz固定频率运行方式，或支持可降低EMI的内部±15%三角扩频运行方式。LT8391具有4V至60V输入和0V至60V输出，并支持在操作区域之间的无缝低噪声转换，非常适合汽车、工业和电池供电系统中LED驱动器和电池充电应用。

LT8391提供内部（高达128:1）和外部（高达2000:1）LED电流PWM调光，采用高端PMOS开关。两个CTRL引脚提供灵活的20:1模拟调光，在100mV满量程下具有±3%的LED电流精度。提供的故障保护机制可以检测LED开路或短路情况，在此期间LT8391将处于重试、闩锁或保持运行状态。

开关频率

最大输出功率

LT8391
