ADI亚德诺_MAX25580_产品介绍

ADI亚德诺 MAX25580 产品介绍

2026-03-09 0次

特性

灵活的配置
- 可选可单独编程延迟
- 每个输出上的可选伪随机扩频
38 个低侧恒流驱动器
- 高达 71mA 峰值输出电流
- 0.25V 最小 SNK 电压余度
- 为了实现最大调光比，最小电流脉冲极窄
全面诊断
- LED 完整性测试
- LED 短路或开路

将 SNK 短路至接地
所有电源上的欠压检测，V18 上的过压检测
热报警/热关断

用于控制外部 DC-DC 转换器的 FB 输出
行业标准 SPI 接口
V_SYNC 同步输入（可编程高电平/低电平）
7mm x 7mm、48 引脚 TQFN 和 48 引脚 TSSOP 封装
AECQ100 一级

产品详情和应用

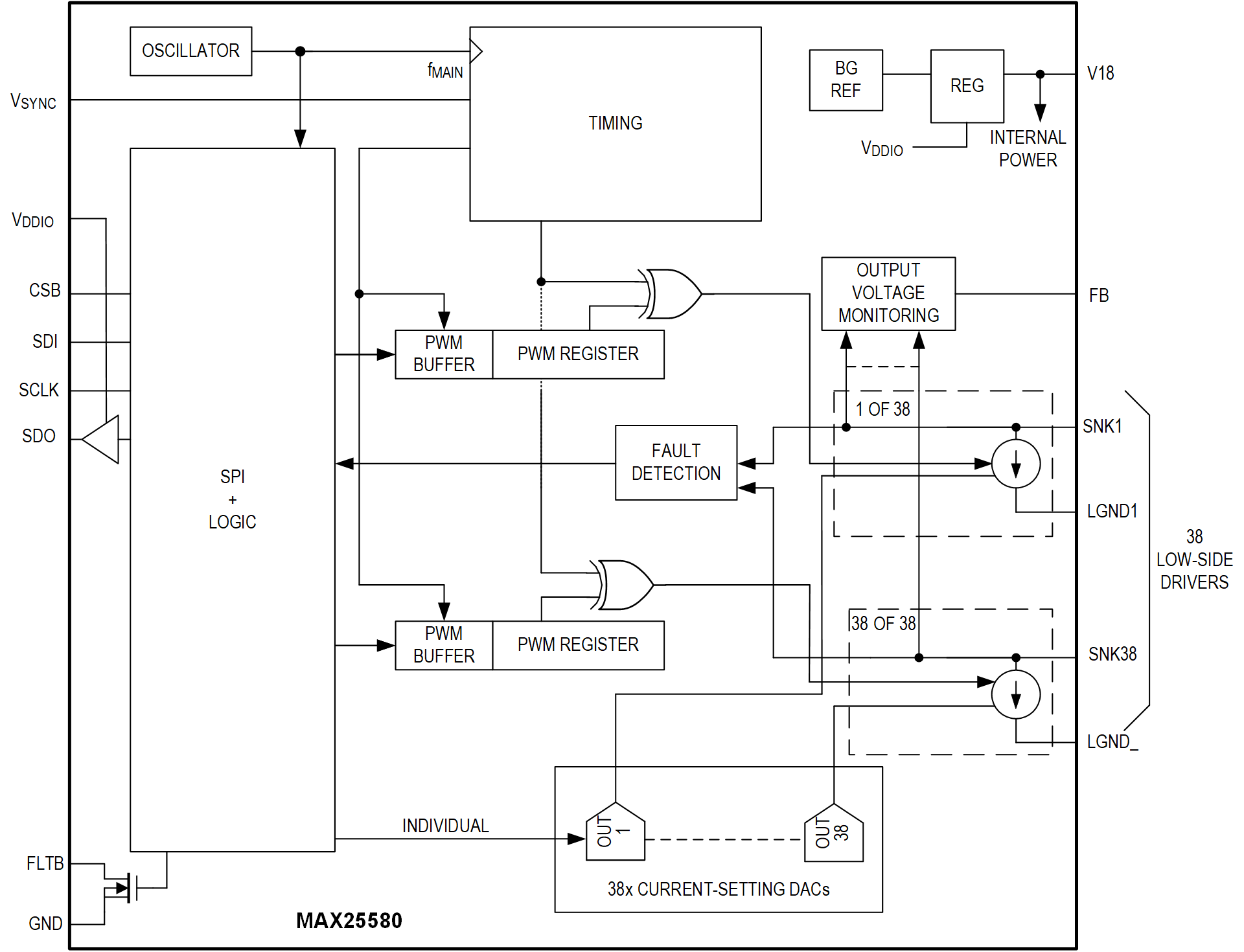

MAX25580 是一款 38 通道低侧驱动器。每个集成电流输出可接收高达 71mA 的 LED 电流。套件电源来自外部 3.3V 或 5V 电源，而 LED 电流接收器输出最高可在 14V 电压下运行。

提供反馈输出引脚 (FB) 来控制外部 DC-DC 转换器，以便优化电压余量并降低整体系统功耗。

该套件由于使用 SPI 接口进行编程而具有高度的灵活性。可编程参数包括 LED 电流和单独的 PWM 设置。

该设备具有高速接口，可以菊花链配置控制最多 61 个设备。此外，它们还具有多种诊断功能。

MAX25580 采用 TQFN 和 TSSOP 封装，工作温度范围为 -40 至 +125°C。

应用

中央信息显示器
仪表组
室内照明
外部后部照明
