ADI亚德诺 ADP8863 产品介绍
2026-03-09
0次
特性
- 每个LED驱动器可自动闪烁和闪灯定时
- 16个可编程渐亮和渐暗时间选项
- 0.1 s至5.5 s
- 可选线性速率、平方速率和立方速率
- 7个独立和可编程LED驱动器
- 7个驱动器可输出30 mA（最大值）
- 1个驱动器还可输出60 mA（最大值）
- 可编程最大电流限制（128级）
- 独立的背光LED控制
- 背光渐变覆盖
- 最多两路内置比较器输入，支持可编程环境光检测模式
- 电荷泵提供1x、1.5x和2x自动增益选择，以实现较高效率
- 待机模式功耗低于1 μA
- 所有编程均通过I2C兼容接口进行
- 专用复位引脚和内置上电复位(POR)
- 短路、过压和过温保护
- 内部软启动限制浪涌电流
- 故障或关断期间提供输入至输出隔离
- 工作电压低至VIN = 2.5 V，欠压闭锁
- (UVLO)设置在VIN = 2.0 V

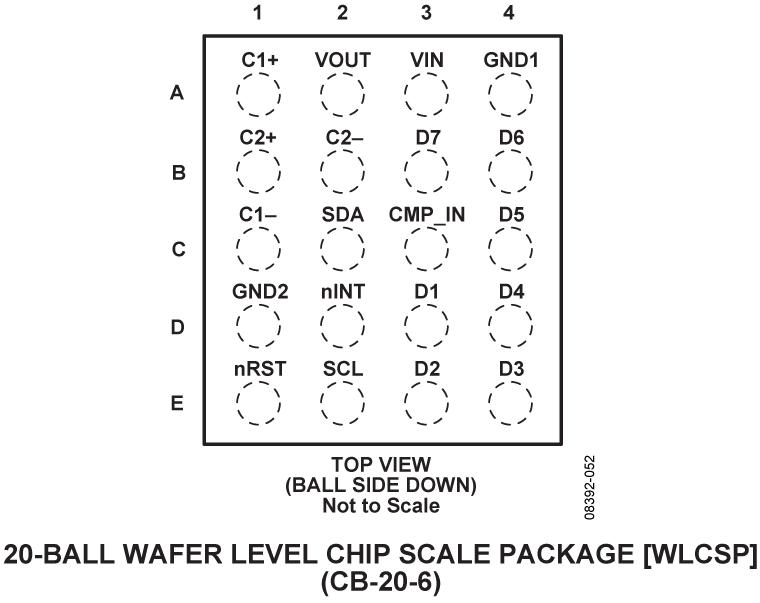

- 提供小型20引脚、2.15 mm × 2.36 mm × 0.6 mm

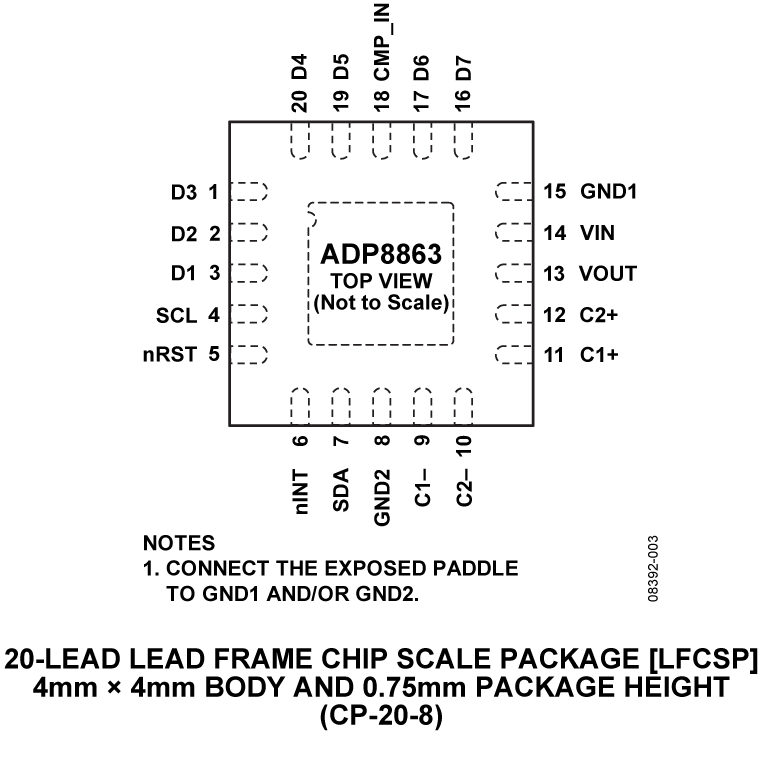

- WLCSP或20引脚、4 mm × 4 mm × 0.75 mm LFCSP封装
产品详情和应用

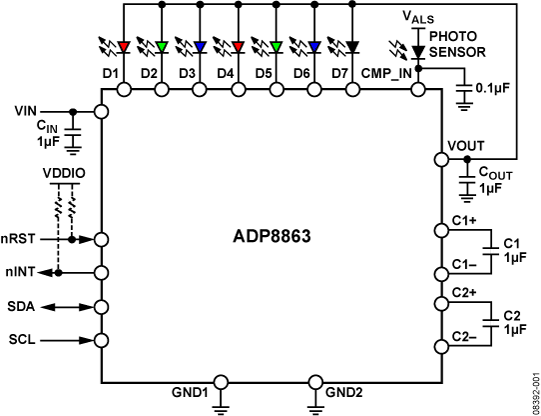

ADP8863融合了强大的电荷泵驱动器和多种先进的自动LED照明功能，可将最多7个LED独立驱动至30 mA（最大值），此外还能将第7个LED驱动至60 mA（最大值）。所有LED的最大电流和渐亮/渐暗时间，均可以通过I2C接口编程。
另外，可以对所有7个LED通道独立编程和启用自动闪烁程序。这些LED也可以合并为若干组，以减少处理器指令。
整个配置由一个双电容电荷泵驱动，其增益为1×、1.5×和2×。这种电荷泵采用2.5 V至5.5V电源供电，能够驱动最高240 mA的IOUT电流。该器件内置多项安全特性，包括短路保护、过压保护和过温保护。利用这些特性，很容易实现安全、鲁棒的设计。此外，输入浪涌电流会受到集成式软启动及其受控输入至输出隔离的限制。
应用
- LED指示
- 闪灯指示灯照明
- 键盘背光
- RGB LED颜色产生和混合
- 小格式显示的一般背光
