ADI亚德诺 ADP1649 产品介绍

2026-03-09 0次

特性

超紧凑解决方案
-- 小型2 mm × 1.5 mm、12引脚WLCSP封装
-- 尺寸最小、1 mm高、1 μH功率电感
高效率：90%峰值
-- 降低闪光期间输入电池电流的高电平
-- 限制手电筒模式下消耗的电池电流
可编程I2C
-- 闪光模式下一个LED的最高电流达1000 mA，所有条件下的精度为±7%
-- 手电筒模式下最高电流为200 mA

控制
-- I2C兼容控制寄存器
-- 外部选通和手电筒输入引脚
-- 2个发射极屏蔽(TxMASK)输入
安全
-- 热过载保护
-- 电感故障检测
-- LED短路和开路保护
欲了解更多特性，请参考数据手册

产品详情和应用

ADP1649是一款用于高分辨率照相手机的超小尺寸、高效率单路白色LED闪光灯驱动器，可在低光照环境下提高图像和视频质量。这款器件集成了一个可编程1.5 MHz或3 MHz同步电感升压转换器、一个I2C兼容接口和一个1,000 mA电流源。由于这款驱动器具有高开关频率，因而可以采用1 mm高、低成本、1 μH功率电感，电流源允许LED阴极接地，以改善散热性能，实现低EMI和紧凑布局。

这款LED驱动器在整个电池电压范围内都具有极高的效率，可以较大限度地提高输入电源到LED电源的转换效果，并使闪光消耗的电池电流降至较低。可编程直流电池限流功能可安全地使所有LED VF和电池电压条件下的LED电流达到较大。

两路独立的TxMASK输入可以在功率放大器电流上升时，迅速降低闪光灯LED电流和电池电流。I2C兼容接口支持定时器、电流和状态位回读编程特性，以实现工作状态监控和安全控制。

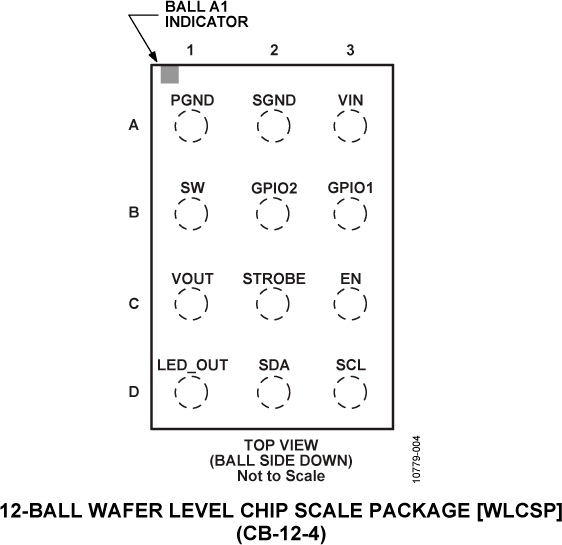

ADP1649采用紧凑型12引脚、0.5 mm间距WLCSP封装，额定工作温度范围为−40°C至+125°C的结温范围。

应用
• 支持相机功能的手机和智能电话
• 数码相机、便携式摄像机和PDA
