特性

• 高速、26MHz、SPI/QSPI™/MICROWIRE™兼容的串行接口
• 工作电压2.5V至5.5V
• -40°C至+125°C温度范围
• 20或28个I/O端口，每个端口可配置为
  • 恒流LED驱动器
  • 推挽式逻辑输出
  • 施密特逻辑输入
  • 带有内部上拉电路的施密特逻辑输入
• 11µA (最大值)关断电流
• 16级独立可编程电流控制，用于每个LED
• 逻辑电平边沿检测，用于7个I/O端口

产品详情和应用

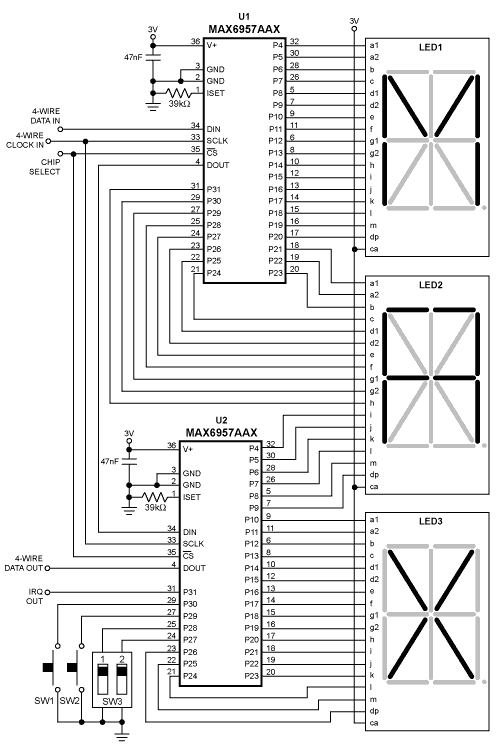

MAX6957是紧凑型、串行接口的LED显示驱动器和I/O扩(GPIO)展器，可为微控制器提供多达28个端口。每个端口都可独立地被用户配置为逻辑输入、逻辑输出或共阳(CA) LED恒流段驱动器。每个端口可被配置为具有数控恒定吸流的LED段驱动器，提供1.5mA至24mA的16级等间隔电流调节。LED驱动器适用于分立的LED以及共阳的数字和字母数字LED。

每个端口可以配置为GPIO，既可以是作为推挽式逻辑输出，具有10mA的吸流能力和4.5mA的源出电流能力，也可作为可选内部上拉的施密特逻辑输入。其中7个端口具有可配置的边沿检测逻辑，一旦在端口逻辑电平变化将产生中断。MAX6957可通过SPI™兼容的4线串行接口控制。

MAX6957AAX和MAX6957ATL具有28个端口，分别采用36引脚SSOP封装和40引脚TQFN (6mm x 6mm)封装。MAX6957AAI和MAX6957ANI具有20个端口，分别采用28引脚SSOP封装和28引脚DIP封装。

关于2线接口的版本，请参见MAX6956数据资料。

如需较低成本、引脚兼容、没有恒流LED驱动功能的端口扩展器，请参考MAX7301数据资料。

应用

• 条形图显示器
• 工业控制器
• 面板表
• 机顶盒
• 系统监视
• 白色家电
