ADI亚德诺 ADP8861 产品介绍
2026-03-09
0次
特性
- 电荷泵提供1x、1.5x和2x自动增益选择，以实现高效率
- 7个独立、可编程LED驱动器：7个驱动器能提供30 mA（典型值）驱动电流；1个驱动器还能提供60 mA（典型值）驱动电流
- 可编程最大电流限制（128级）
- 待机模式功耗低于1 μA
- 16种可编程渐亮/渐暗时间：0.1 s至5.5 s；选择范围包括线性速率、平方速率或立方速率
- 渐变override功能
- 所有编程均通过I2C兼容接口进行
- 专用复位引脚和内置上电复位(POR)
- 短路、过压和过温保护
- 内部软启动限制浪涌电流
- 故障或关断期间提供输入至输出隔离
- 工作电压低至VIN = 2.5 V 欠压闭锁(UVLO)设置在VIN = 2.0 V

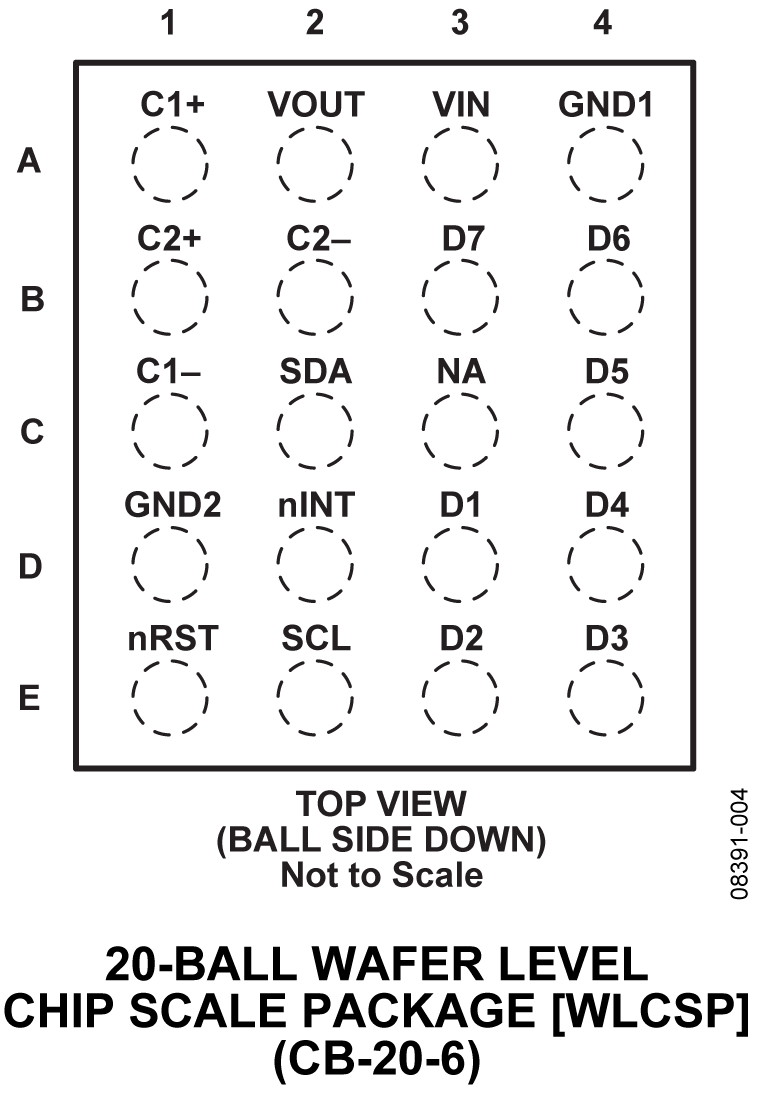

- 小型引脚架构芯片级封装(LFCSP)
产品详情和应用

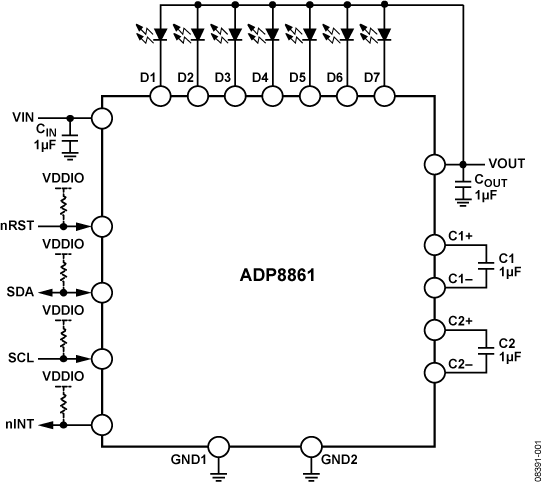

ADP8861提供一个强大的电荷泵驱动器，可以独立控制多达7个LED。其中的6个LED可独立驱动至30 mA（典型值），第七个LED则可驱动至60 mA（典型值）。所有LED的电流和渐亮/渐暗时间，均可以通过I2C® 接口编程。这些LED也可以合并为若干组，以减少渐亮/渐暗期间的处理器指令。 整个配置由一个双电容电荷泵驱动，其增益为1×、1.5×和2×。这种配置采用2.5 V至5.5 V电源供电，能够驱动最高240 mA的输出电流。该器件具备完整的安全特性，包括短路保护、过压保护和过温保护，因而很容易实现安全、稳定的设计。此外，输入浪涌电流会受到集成式软启动及其受控输入至输出隔离的限制。 ADP8861采用紧凑型引脚架构芯片级(LFCSP)封装。
