特性

• 内置76V、0.2Ω (典型值)功率MOSFET
• 5.5V至76V宽输入电压范围
• 可调节LED电流，精度为5%
• 差分LED检流放大器
• 调光N沟道MOSFET驱动器
• LED亮度调节：
  • PWM控制信号
  • 模拟控制信号
  • 斩波V_IN输入
• 峰值电流控制模式
• 125kHz至500kHz可调节开关频率
• 可调节UVLO和软启动
• 输出过压保护
• 调光期间具有5µs LED电流上升/下降时间控制，降低了EMI
• 过热和短路保护

产品详情和应用

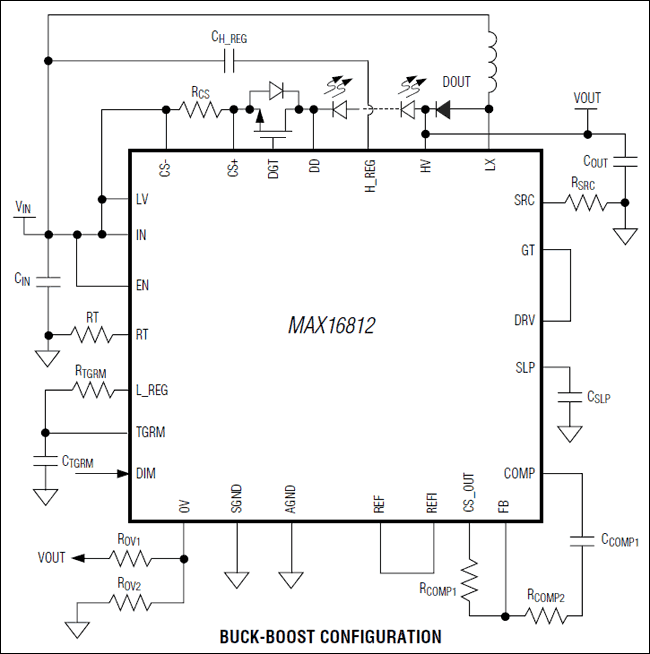

MAX16812是一款峰值电流模式LED驱动器，内置0.2Ω功率MOSFET，设计用于驱动一串高亮LED (HB LED)。MAX16812可配置为buck、boost或buck-boost电流调节器。MAX16812工作于5.5V至76V宽电源电压范围。

MAX16812提供低频、最高100:1的调光范围，具有模拟或PWM亮度调节输入，电阻可编程EMI抑制电路用于控制内部开关电流的上升和下降时间。该器件还包括高边LED检流放大器和调光MOSFET驱动器，简化设计并减少了总体元件数量。

MAX16812采用峰值电流模式控制，可调节斜坡补偿为系统设计提供更高的灵活性。该器件具有两路电流调节回路。第一个回路控制内部开关MOSFET的峰值电流；第二个电流调节回路控制LED电流。开关频率可在125kHz至500kHz范围内调节。

其它功能包括可调节UVLO门限、软启动、外部使能/禁止输入控制、热关断、经过缓冲的高精度1.238V ±1%基准以及片内振荡器。内置5.2V线性稳压器能够供出20mA电流，用于外部器件供电。

MAX16812采用增强散热的5mm x 5mm、28引脚TQFN-EP封装，工作于-40°C至+125°C汽车级温度范围。
