ADI亚德诺 LT3761A 产品介绍

2026-03-09 0次

特性

用于LED的3000:1真彩色PWM^™调光
宽V_IN范围：4.5V至60V
轨到轨电流检测范围：0V至80V
可编程PWM调光信号发生器
恒定电流(±3%)和恒定电压(±2%)调节
模拟调光
在升压、SEPIC、反相、降压模式、降压-升压模式或反激配置下驱动LED

输出短路保护升压
开路LED保护和报告
可调开关频率：100kHz至1MHz
具有迟滞功能的可编程V_IN UVLO
用于电池充电器的C/10指示
低关断电流： <1μA

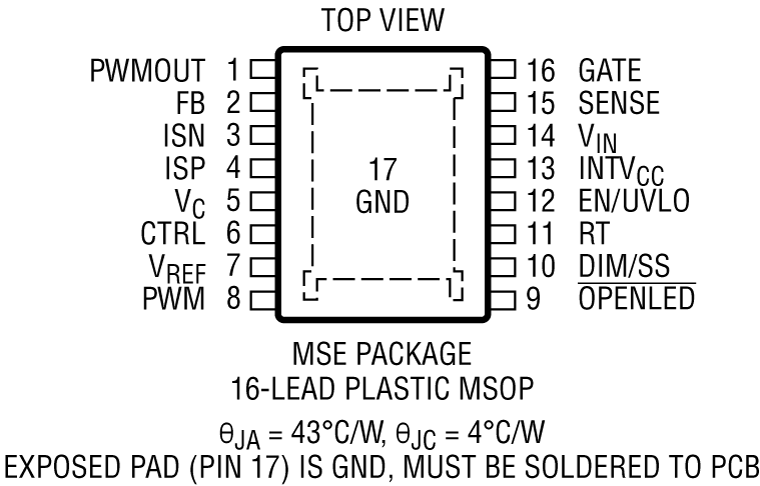

散热增强型16引脚MSOP封装
通过AEC-Q100汽车应用认证

产品详情和应用

LT3761A是一款DC/DC控制器，设计用作恒流源和恒压稳压器。它具有可编程内部PWM调光信号。LT3761A非常适合驱动高电流LED，但其特性适合对电池和超级电容充电。固定频率、电流模式架构可在宽电源和输出电压范围内稳定工作。电压反馈引脚充当多个LED保护功能的输入，使得转换器还可以作为恒压源运行。用户通过频率调整引脚可以在100kHz至1MHz频率范围内进行编程以优化效率、性能或外部元件尺寸。

LT3761A在负载的高端或低端检测输出电流。PWM输入可配置为在固定频率下自振荡，占空比在4%至96%范围内可编程。LT3761A提供比LT3761更高的内部PWM调光精度。由外部信号驱动时，PWM输入提供高达3000:1的LED调光比。CTRL输入提供额外的模拟调光能力。


	注释
LT3761A	在较低的LED电流电平下具有较高的PWM调光精度
LT3761-1	频率同步
LT3761	开路LED状态引脚

应用

高电压LED串>100V，具有接地参考电流检测功能
接地二极管LED
电池和超级电容充电器
精确限流稳压器
