ADI亚德诺 LT3791 产品介绍

2026-03-09 0次

特性

四开关单电感器架构允许 V_IN 高于、低于或等于 V_OUT

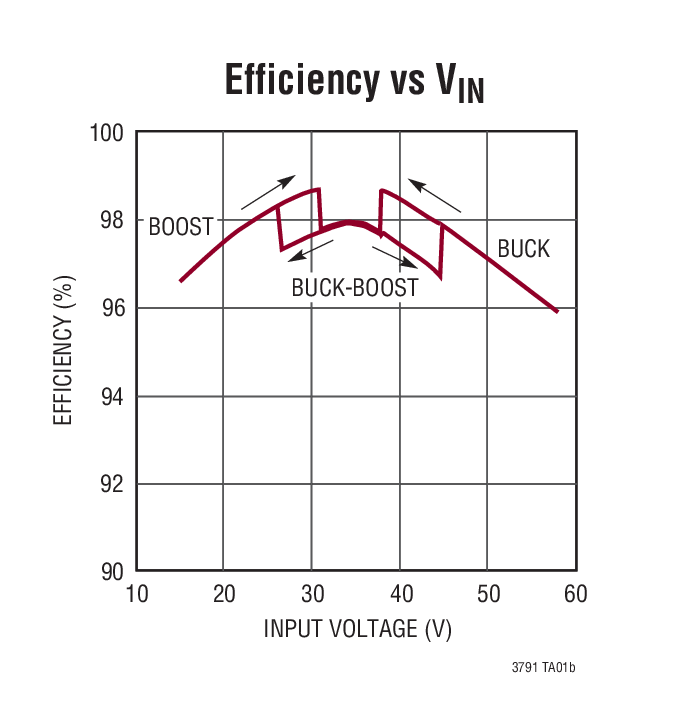

同步开关：效率高达 98.5%
宽 V_IN 范围：4.7V 至 60V
宽 V_OUT 范围：0V 至 60V (52V LED)
±6% LED 电流准确度：0V ≤ V_LED < 52V
True Color PWM^™ 和模拟调光

采用电流监视器输出进行 LED 和输入电流调节
在降压或升压模式中无上管 MOSFET 刷新
停机期间 V_OUT 与 V_IN 断接
开路或短路 LED 故障保护

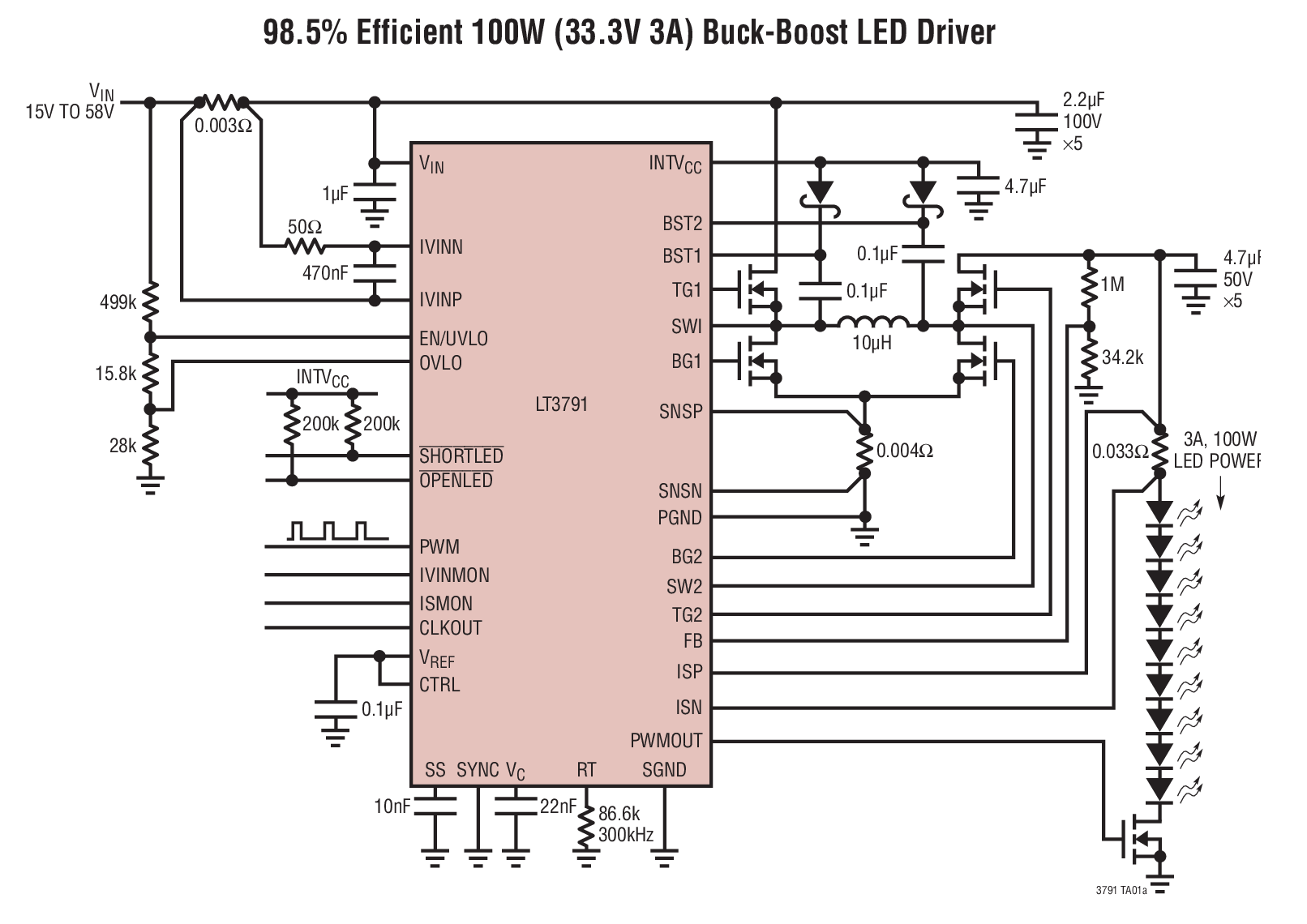

每个 IC 能提供 100W 或更大的驱动功率

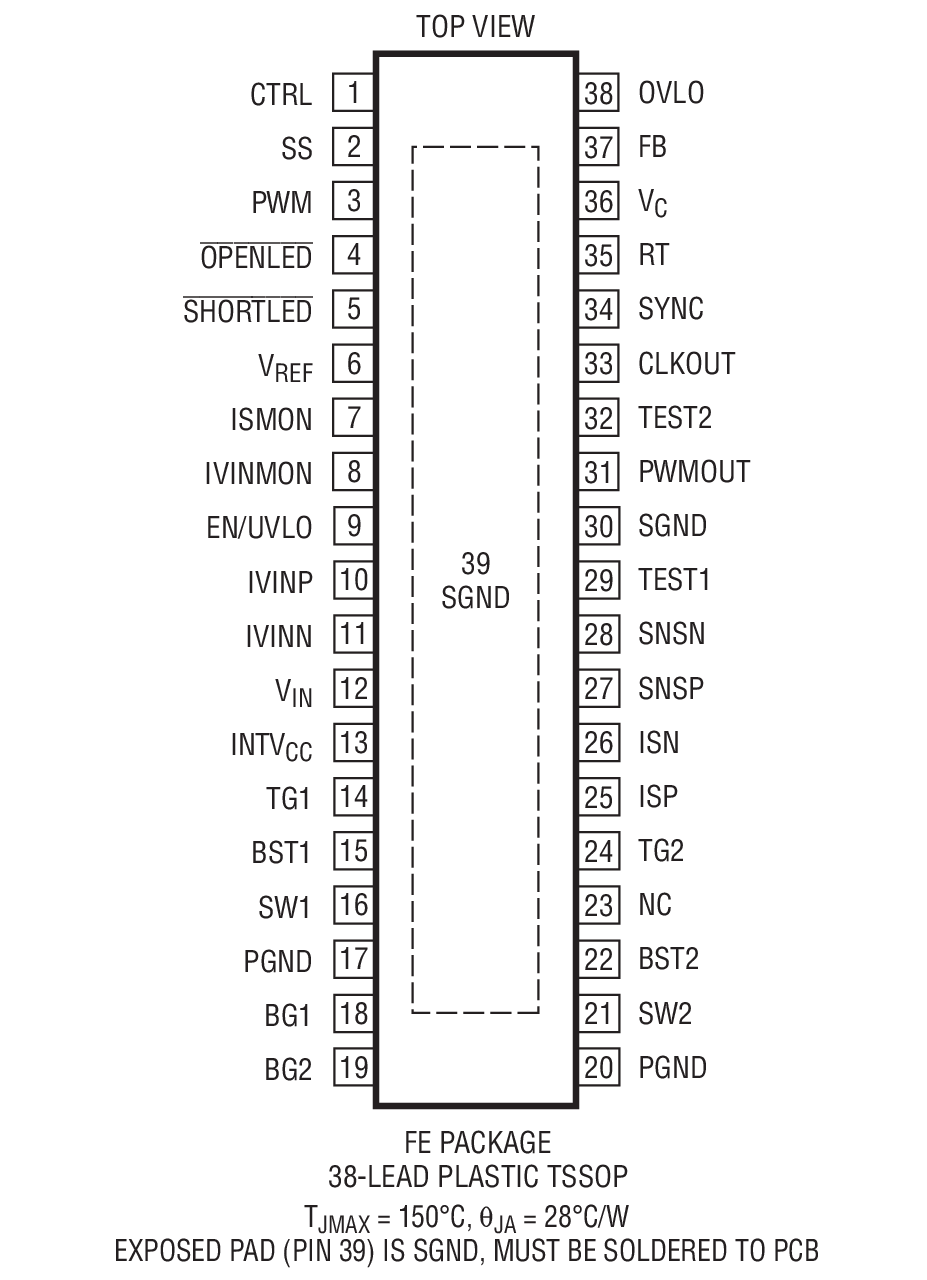

具裸露衬垫的 38 引脚 TSSOP 封装

LT3791 是一款同步、四开关降压-升压型 LED 驱动器控制器。该控制器可以在输入电压高于、低于或等于输出电压的情况下调节电压高达 52V 之 LED 灯串的 LED 电流。恒定频率、强制连续电流模式架构允许对其频率进行调节或在 200kHz 至 700kHz 的范围内实施同步。在降压或升压操作中，无需上管 MOSFET 刷新开关周期。凭借 60V 输入、60V 输出能力以及工作区之间的无缝转换，LT3791 非常适合于汽车、工业、甚至电池供电型系统中的 LED 驱动器应用。

对于新设计，我们推荐使用 LT8391：60V 同步四开关、降压-升压 LED 控制器，因为它比 LT3791 具有多项性能改进。

特点

LT3791

OPEN LED 引脚

LT3791-1

产品详情和应用

对于新设计，我们推荐使用 LT8391：60V 同步四开关、降压-升压 LED 控制器，因为它比 LT3791 具有多项性能改进。


	特点
LT3791	OPEN LED 引脚
LT3791-1	用 C/10 引脚终止标记替代 OPEN LED 引脚

应用

汽车前照灯 / 行驶灯
普通照明
