ADI亚德诺_LTC660_产品介绍

ADI亚德诺 LTC660 产品介绍

2026-03-09 0次

特性

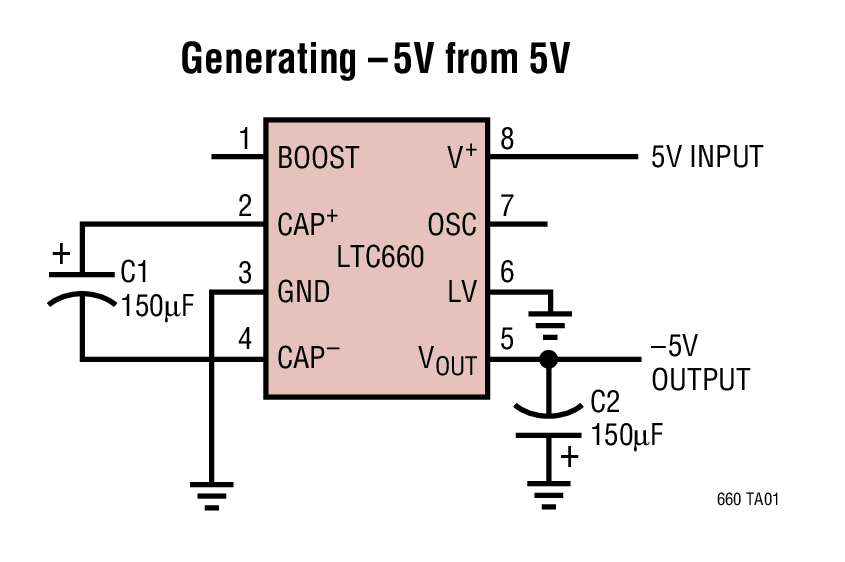

5V 至 –5V 电源的简单转换
输出驱动：100mA

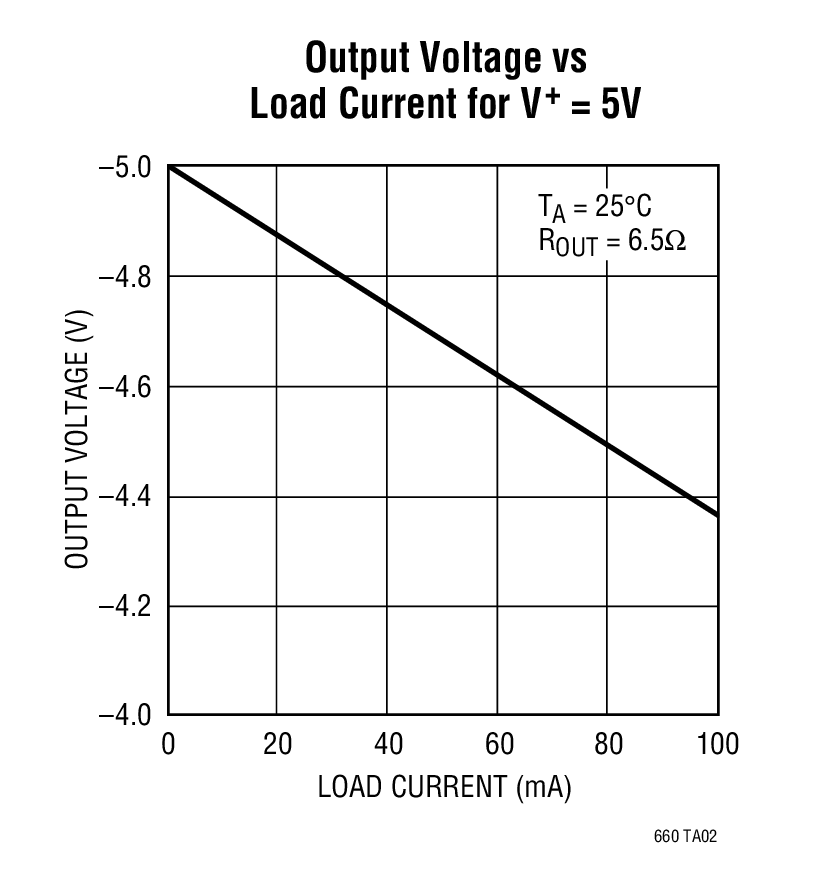

R_OUT：6.5Ω (在 100mA 时产生 0.65V 电压损失)

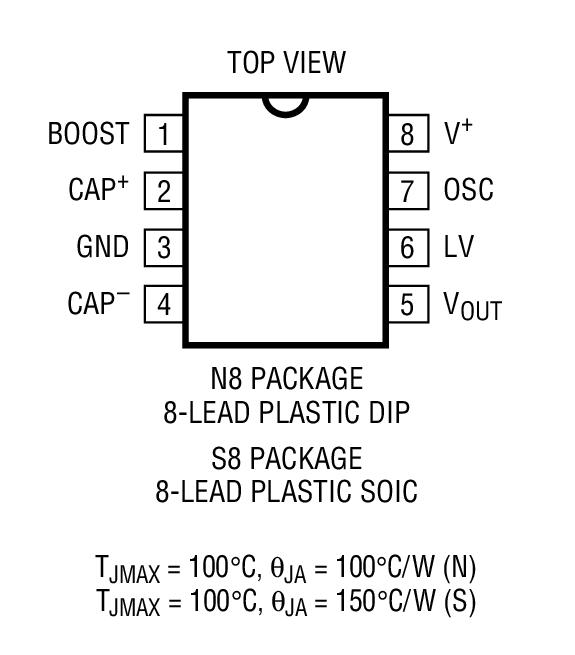

BOOST 引脚 (引脚 1) 用于较高的开关频率
负输出和倍增模式
最小开路电压转换效率：99%
具有一个 100mA 负载时的典型电源转换效率：88%
简单易用

产品详情和应用

LTC^®660 是一款单片式 CMOS 开关电容器电压转换器。它可在一个1.5V 至 5.5V 的输入范围内完成从正至负的电源电压转换，从而产生 –1.5V 至 –5.5V 的互补输出电压。另外，该器件还可在 2.5V 至 5.5V 的输入电压范围执行倍增操作，产生一个 5V 至 11V 的倍增输出电压。仅需两个外部电容器即可实现充电泵和电荷储存器功能。

转换器具有一个内部振荡器，当连接至一个电容器时，该振荡器可由一个外部时钟进行过驱动或减慢速度。当无负载时，该振荡器以 10kHz 频率运行。如果把 BOOST 引脚连接至 V⁺，则还可以获得一个在音频频带范围之外的较高频率。

LTC660 包含一个内部振荡器 (一比二分频)、电压电平移位器和 4 个功率 MOSFET。

Applications

5V 至 ±5V 电源的转换
廉价的负电源
数据采集系统
LTC1044 或 LTC7660 的高电流升级器件
