特性

• 超低功率：典型工作 I_CC = 6μA
• 短路 / 热保护
• 稳定的 5V ±4% 输出电压
• 2.7V 至 5V 输入范围
• 无电感器
• 停机模式中非常低的 I_CC：< 1μA
• 输出电流：10mA (V_IN ≥ 2.7V)
                    20mA (V_IN ≥ 3V)
• 停机模式将负载与 V_IN 断接
• 内部振荡器：700kHz
• 紧凑的应用电路 (< 0.1in²)

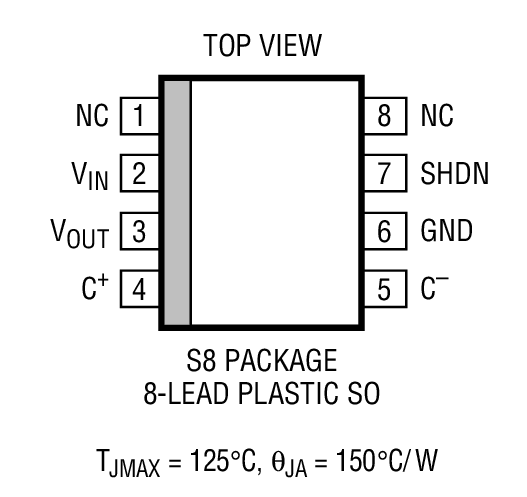

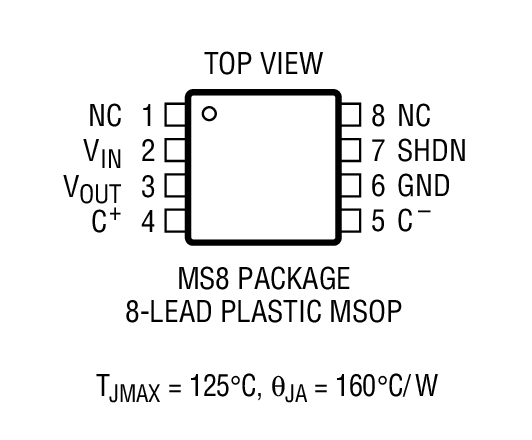

• 8 引脚 MSOP 封装和 SO 封装



产品详情和应用

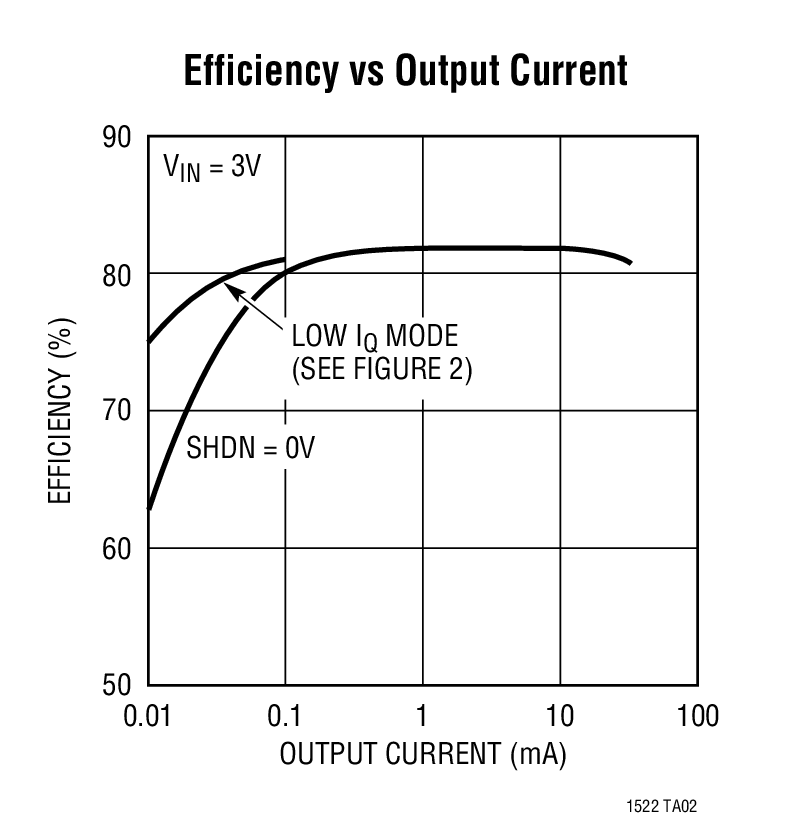

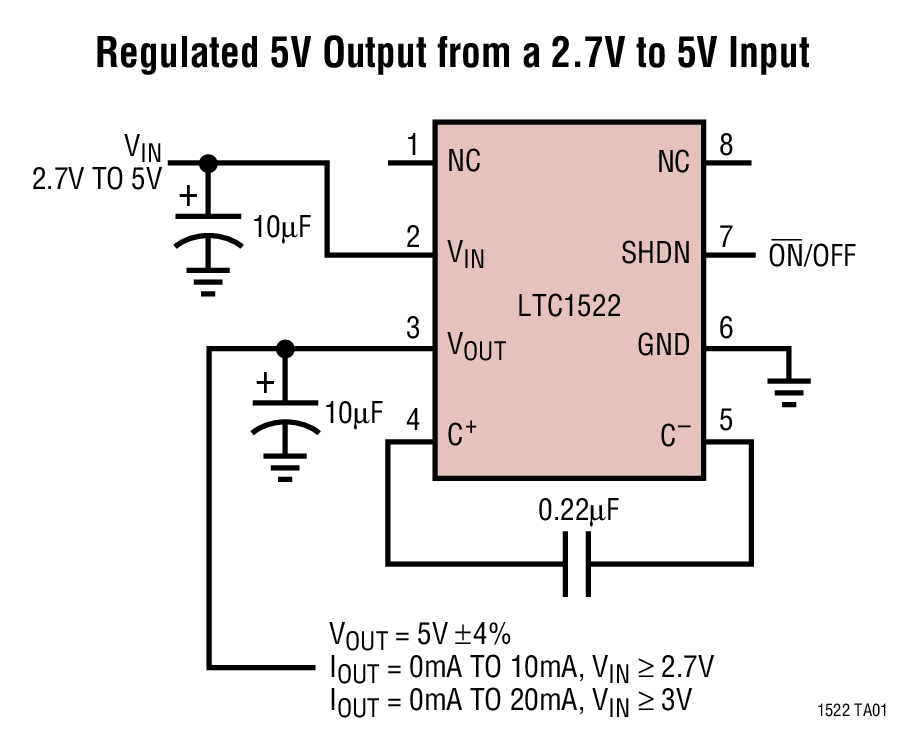

LTC^®1522 是一款微功率充电泵 DC/DC 转换器，该器件可从一个 2.7V 至 5V 输入电源产生一个稳定的 5V 输出。极低的电源电流 (无负载时的典型值为 6μA，在停机模式中则 < 1μA) 和低外部组件数目 (一个 0.22μF 跨接电容器以及 V_IN 和 V_OUT 上的两个 10μF 电容器) 使得 LTC1522 非常适合小型、轻负载电池供电式应用。当负载电流介于 50μA 和 20mA 之间时，典型效率 (V_IN = 3V) 超过 75%。一直到负载电流低至 10μA，调节 SHDN 引脚电压可把典型效率保持在 75% 以上。

LTC1522 具有热停机功能，并能够安然经受从 V_OUT 至 GND 的持续短路。在停机模式中使负载与 V_IN 断接。该器件采用 8 引脚 MSOP 封装和 SO 封装。在 V_IN ≥ 2.7V 和 I_OUT ≤ 20mA 的应用中，LTC1522 与 LTC1516 的引脚相兼容。

• 用于 GSM 蜂窝电话的 SIM 接口电源
• 锂离子电池备份电源
• 局部 3V 至 5V 转换
• 智能卡读取器
• PCMCIA 局部 5V 电源
